大学实习报告范文8篇.docx

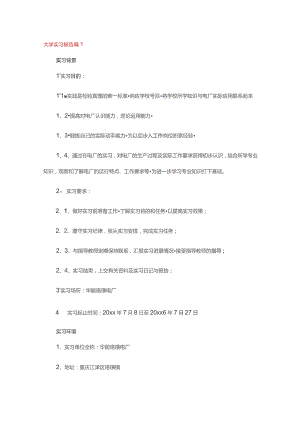

大学实习报告篇1实习背景1'实习目的：1'1实践是检验真理的唯一标准响应学校号召将学校所学知识与电厂实际应用联系起来1、2提高对电厂认识能力，理论运用能力1、3锻炼自己的实际动手能力为以后步入工作岗位积累经验1、4、通过在电厂的实习，对电厂的生产过程及实际工作要求获得初步认识，结合所学专业知识，观察和了解电厂的运行特点、工作要求等为进一步学习专业知识打下基础。2，实习要求：2、1、做好实习前准备工作了解实习目的和任务以提高实习效果；2、2、遵守实习纪律，服从实习安排，完成实习任务；2、3、与指导教师定期保持联系，汇报实习进展情况接受指导教师的指导；2、4、实习结束，上交有关资料及实习日记与报告；3'实习场所：华能珞璜电厂4实习起止时间：20xx年7月8日至20xx6年7月27日实习环境1、实习单位全称：华能珞璜电厂2、地址：重庆江津区珞璜镇3、实习单位性质：国有电厂4、规模：一二期均为2*36ClMW三期2*600MW总装机容量为2640MW。简介今年署假通过二十多天的电厂实习给了我们对火力发电的一些初步的认识，现场实习学到了很多课本上抽象而且不易理解的知识。下面我就从电厂的发电过程来总结一下这次实习的成果正文1、安规教育：在电厂工作随时都可能出现危险在锅炉上有可能发生高空坠落在汽轮机旁可能会有高温高压的气体喷射导致烧伤在电源箱旁可能因为电缆漏电而触电受伤，因此我们只有时刻将安规牢记心中才能避免威胁人身安全的情况发生。同时认真按照安规进行工作安排也可避免重大事故的发生。例如当锅炉例行停机检修时，如果不按照步骤停炉则可能会造成锅炉MFT,造成严重后果。原因就在于我们对所学知识不扎实并且在不清楚的情况下擅自操作。从7月8号到，第二天我们就在实习带队老师丁老师的带领下开始学习电厂安全规则通过丁老师的讲解与视屏相结合我们加深了对电厂安全规则的了解，并进行了考试并顺利通过安规开始通过对安规的学习总结出事故原因大多是安全意识淡薄安全责任心不强，现场设备不了解，通过学习我们对安规有了一个新的认识，对自己的行为规范有了更高的要求在对我们的日常工作进行谨慎中认真遵守规章制度，认真按安规办事2、电厂实习内容：2、1电厂系统认识通过在学校的学习在来电厂之前对电厂的基本知识有一个基本的认识，通过结合电厂实际情况对火力发电厂有一个更加清晰的认识:火力发电厂的原料就是原煤。原煤由火车运到电厂再由输煤皮带输送到煤斗。然后由给煤机送入磨煤机磨成煤粉，并同时送入热空气来干燥和输送煤粉。形成的煤粉空气混合物经分离器分离后，合格的煤粉经过排粉机送入输粉管通过燃烧器喷入锅炉的炉膛中燃烧。燃料燃烧所需要的热空气由送风机送入锅炉的空气预热器中加热，预热后的热空气经过风道一部分送入磨煤机作干燥以及送粉之外，另一部分直接引至燃烧器进入炉膛。燃烧生成的高温烟气，在引风机的作用下先沿着锅炉的倒"U"形烟道依次流过炉膛水冷壁管过热器省煤器空气预热器，同时逐步将烟气的热能传给工质以及空气，自身变成低温烟气，经除尘器净化后的烟气由引风机抽出经烟囱排入大气。锅炉给水先进入省煤器预热到接近饱和温度后经蒸发器受热面加热为饱和蒸汽，再经过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽由锅炉过热气出来的主蒸汽经过主蒸汽管道进入汽轮机膨胀作功冲转汽轮机，从而带动发电机发电2、2火力发电厂主要系统有：2、2、1汽水系统：汽水系统由锅炉、汽轮机、凝汽器、加热器和给水泵等组成，它包括汽水循环、化学水处理和冷却水系统等。水在锅炉中被加热成蒸汽，经过过热器变成过热蒸汽再通过主蒸汽管道进入汽轮机由于蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机的叶片转动从而带动发电机发电。作功后的蒸汽温度和压力很低，被排入凝汽器冷却，凝结成水经过加热和除氧又经给泵打入高加进入锅炉。2、2、2燃烧系统：燃烧系统由锅炉的燃烧部分、输煤部分和除灰部分组成。锅炉的燃料煤，由皮带机输送到煤粉仓的煤斗内，经给煤机进入磨煤机磨成煤粉风粉混合后经燃烧器进入炉膛燃烧，烟气经除尘器后排出，炉渣经碎渣机成为细灰排到储灰场2、2、3电气系统：发电机发出电，进变压器升高压电后通过高压配电装置和输电线路向外输送。有一部分厂内消耗。电气设备有：发电机、主变压器、厂用变压器、高压配电装置和厂用配电装置等2、2、4化学制水系统：除盐水系统流程：清水T清水泵T阳双室双层床-*除碳器T中间水箱T阴浮床T混床T除盐水箱T除盐水泵-凝结水箱2、2、5除灰除渣系统：灰浆泵、灰渣泵、振动筛、浓缩池、柱塞泵、程排灰管2、2、6燃料及输煤系统：火车/汽车运煤-煤沟-给煤机-皮带-原煤仓；煤场-滚轮机-皮带-原煤仓2'3对发电机和电气设备的认识通过安规考试之后我们在电厂师傅的带领下，我们参观了主控制室发电厂的主控制中心设在主控制室，又称中央控制室。对大中型的发电厂采用对机、炉、电统一调度的单元监控单元控制方式当电厂容量大、机组台数、接线复杂、出现回路数较多时还设有网络控制室，简称"网控"。电厂在电厂电气设备控制系统集控室内有六台监控用的电脑，由于火电站内条件恶劣，各类干扰信号多集中控制系统六台电脑采用光缆连接共享。工作人员可通过电脑CRT监控画面直观的了解到机组各个部分的运行情况及技术参数。监视包括曲线画面（趋势画面）、参数画面等可以使电厂的全程运行全部在工作人员的监控中。六台监控电脑之外还有两台电脑，一台用于历史数据备份，另外一台作为DCS系统的工程师站，能够修改DCS程序，改变系统运行模式。电气主接线是电厂的的主系统反映着发电厂的总装机容量，台数及主要电气设备的数量、布局、技术规范、连接形式及各回路间的关系。接线的基本形式可归纳为母线制形式如：单母线、双母线一个半断路器接线等和无母线制接在发电厂中变压器可用作电压升高或降低将电能传送给用户或电力系统，通常称为主变压器，用于不同的升高电压系统之间，作为相互能量转移的变压器，通常称为联络变压器。供给发电厂本身用电的变压器称为厂用变压器。厂用电系统是发电厂不可缺少的一部分，其接线形式多为单母线或单母分段式。在大中型火力发电厂多采用：按炉分段原则。且以6KV高压和380/220V低压两种电压等级供电；而水电厂则多采用380/22OV一种厂用电压等级，对坝区水利枢纽用电则有变压器供给。厂用低压开父设备广为采用的有闸刀开关'接触器磁力后动器、自动空气开笑等。为了对高压电气设备进行测量保护，需要借助仪用互感器，把高电压变为IooV的低电压，把强电流变为5A的弱电流。不仅可以使高电压与低电压分离，有利于人身和设备的安全，而且使二次侧仪表、继电器等自动化元件标准化，小型化，有利于系列生产。仪用互感器包括：电压互麻器和电流互减器其工作原理都是根据变压器原理构成的其工作原理是根据变压器原理构成的采用适当的一、二次绕组的闸数，来满足二次侧的要求电流互感器NlN2原边接于主电路副边的仪表及继电器等负荷均串接，为了安全二次绕组必须接地并在运行中严禁二次侧开路发电厂为保证安全运行对各主要的电器设备都采用纪电保护装置并分别由几种保护构成主保护和后备保护。相互配合反映其事故与异常例如利用电路在发生短路故障时，会出现电流增大的特点，通过继电器及辅助设备构成过电流保护装置，利用比较被保护设备各端的电流大小和相位差别，用继电器构成差动保护装置等。近年来计算机在发电厂的广泛运用已经逐渐深入并拓宽了应用面。除了新型大容量机组现代化的新建电厂都使用了计算机检测与控制外老厂亦随微机的发展而逐步实现单项自动化的技术改造。大气过电压对发电厂的配电装置及建筑物构成了威胁。为防范雷击常采用避雷针；防止感应雷和行波的侵入而采用避雷器。发电厂为了人身和设备的安全，必须对设备进行接地和接零。接地一般分为工作接地、保护接地和防雷接地。对电厂汽轮机和锅炉更加明确的认识：汽轮机和锅炉更加明确的认识2、4对电厂汽轮机和锅炉更加明确的认识2、4、1汽轮机2'5对电器知识的认识学习：2、5口高压断路器：高压断路器是发电厂中一种重要的控制、保护设备，正常运行时可以用它来倒换运行方式、把设备或线路接入电路或退出运行，起者控制作用。当设备或线路发生故障时能快速切除保证无故障正常运行。其保护作用。断路器的最主要的特点是能断开电路中的负荷电流和故障电流的能力，特别市断开比正常电流大很多倍的故障电流，是断路器最严重的任务。因此必须有专门的灭孤装置采用各种措施，使电弧迅速熄灭2、5、2隔离开矣隔离开尖是隔开或切断电路，特别是在电路检修或停运时，隔离开矣将不带电不分与带电的部分隔开造成明显的空气绝缘间隙，以保证检修工作安全的进行，隔离开笑有时也可以用来接通或断开电流不大的电路。隔离开矣因没有灭弧装置，在电路中不能断开负荷电流和短路电流也就是常说的不能带负荷拉闸所以必须与断路器串联使用隔离开关断路器在操作时必须有一定的操作顺序：电路投入运行时，应先合上隔离开矣，在合上断路器；电路退出运行时应先拉开断路器，再拉开隔离开关。如果操作顺序颠倒就会造成人身和设备的安全为此，在隔离开关与断路器之间，一般设有电器或机械的连锁装置。以防止误动作。2、5、3熔断器熔断器是一种最简单的保护设备串接于电路中，在短路或过负荷时用来保护电器设备它具有结构简单、体积小、重量轻使用维护方便等特点。在功率较小或保护性能要求不高的地方可以与州刀开矣配合代替自动空气开关。或与负荷开矣配合代替高压短路器在IKV以下的电路中广为采用，在电压3-35KV电路中熔断器主要被用作小功率馈线或小容量设备的保护馈线，如电压互感器。2、5、4电抗器电抗器使用来在事故的情况下限制短路电流，因为在大型的发电厂中620KV母线上发生短路时，短路电流如果不加以限制，可能达到很大的数值，如以次短路电流来选择电器设备，不仅使电器设备和材料偏大造成不经济，甚至使设备的选择成为不可能。如高压熔断器的开断电流不够等在这种情况下，通常采用电抗器把短路电流限制在某一允许的范围内，从而可以采用较轻型的高压电器，并且在短路的瞬间可以维持母线上一定的电压，常称为残压，时其他的设备能维持正常的工作，在发电厂中通常只在电缆的出线上才装设电抗器。，而对架空线因为它本身具有很大的电抗，线路上的电抗远远大于电缆的电抗值，只要有几十公里的线路，就相当于电抗器的限流效果，所以一般在架空线路上不装设电抗器。串接在电缆线路上的电抗器，通常称为出线电抗器。串联母线中间的电抗器被称作母线电抗器或分段电抗器，此外，在电抗器中心设有抽头的则称为分裂电抗器。2、5、5闸刀开关闸刀开矣是一种最简单的低压开尖额定电流可达到150OA，它只能手动操作所以闸刀开关必须于熔断器串联使用，以便在短路或过负荷时能自动切断电路。2、5、6接触器接触器又称电磁开关适用于电压在500V以下的交直流电动机或其他操作频繁的电路中，作为远距离操作及自动控制但不能切断短路电流和过负荷电流因此不能用来保护电器设备接触器种类繁多，其结构大同小异，主要由吸持电磁铁、主触头、辅助触点及灭弧栅构成利用电磁铁的吸力控制活动触头使之切断或接通主电路。2、5、7磁力启动器磁力启动器在发电厂中一般用于40KW以下中小型的电动机作为启动和保护装置。启动器内装有接触器和热继电器，能利用控制按钮在远方控制。当发生过负荷式，热继电器依据过电流的数值的大小，在限定的时间内将电流切断。热继电器是把两种膨胀系数不同的片状金属材料复合在一起。构成双金属片，利用热胀冷缩原理，当双金属片受热以后，由于两种金属片膨胀的程度不同而发生弯曲。通过杠杆机械传动机构，使常闭触点断开，对电路起到保护作用。2、5、8低压短路器低压短路器又称自动开笑它既能带负荷通断电流又能在短
