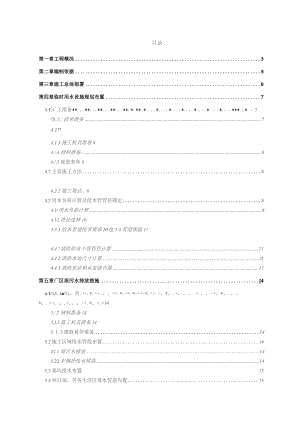

目录第一章工程概况3第二章编制依据5第三章施工总体部署6第四章临时用水设施规划布置74.1工准备.7也上/技术准备74.2J74.1.3施工机具准备84./.4材料准备84./.5现袤淮客84.2主耍施工方法84.2.2施工耍点、84,3用水负荷计算及给水管管径确定84.3/用水负荷计算84.32管径选择104.3.3给水管道技术要求10也3.4管道保温114.4.?消防给水干管管径计算114.4.2消防水池尺寸计算/24.4.3消防泵房和水泵接合器12第五章厂区雨污水排放措施4n-I1.Jf，窖.+.*,+.，+.*,+.*-+-*,+.-，*，.+，.+.，-+，*，.，*，.+-，.+.，-+.*,.+.+145./.7材料准备145,L2施工机具准备145上3雄敢奚件谁备145.2施工区域排水管线布置14£2.1雨污水排放145.22车辆冲洗水排放145.3基坑排水布置155.4项目部、劳务生活区排水管道布置155.1化粪池选型计算155.4.2隔油池选型计算165.5施工顺序165.6主要施工方法及技术措施165.反？管沟开挖165.6.2管道基础/75.五3管道铺设及安装/75.6.4南水集水井砌筑?75.6.5闭水试验175.6.6土方回填18第六章应急处理措施196.1应急预案措施196.2应急处理流程19第七章附图217.1附图1总平面布置图217.2附图2临时用水规划布置图217.3附图3厂区雨污水排放规划布置图22第一章工程概况工程名称：小学教学楼（中外合资成立北京三氏富华房地产开发有限公司项目）建设地点：北京市版义区宝苑小区建设类别：公共建筑建筑面积：11936.74m2建设单位：北京宝苑房地产开发有限公司设计单位：北京新纪元建筑工程设计有限公司监理单位：北京市顺金盛建设工程监理有限责任公司施工单位：北京市市政四建设工程有限责任公司勘察单位：建设综合勘察研究设计院有限公司试验室：北京中永成建筑工程检验有限责任公司宝苑住宅小区-小学位于北京市顺义区宝苑一期地段东南角，东临林荫路，南靠花园五街。整体开挖面积大、基坑深、施工场地有限、离住宅小区近、社会道路近。施工时需要严格把控围护结构、深基坑的施工质量，不要对周边道路、建构筑物造成影响。且注意施工噪声、废水排放、交通通行等都要进行合理筹划与安排，确保不造成不良社会影响，保证按时、按质、安全地完成本次施工任务。按施工图纸显示要求，本次建设工程任务主要包括宝苑小学校的建筑、结构、室外设施、机电安装等相关工程，以及住宅小区内有线电视外线路由、1-6#及H#配电室改造等建筑、结构、室外工程等内容。本工程总平面位置图（含总承包施工区外施工范围）如图2-1所示。行线电现外线略由2招承包施-L区怠承包摊I：X外之髓工范氏图2-1宝苑小学校总平面示意图第二章编制依据1、本工程施工图纸文件。2、北京新纪元建筑工程设计有限公司提供的工程相关的图纸。3、现场实地勘察的情况。4、有关文物的保护方面的法律、法规、标准。5、国家、北京市的现行设计及施工验收规范、质量评定标准、定额等文件和有关规定“(1)主要规范、规程：表Ll主要法规表类别名称编号行业建设工程施工现场管理规定表1.2主要规范、规程表类别名称编号国标规范建筑节能工程施工质量验收规范GB50411-2007建设工程施工现场消防安全技术规范GB5O72O-2O11给水排水管道工程施工及验收规范GB50268-2008建筑工程冬期施工规程JGJ/T104-2011建筑施工安全检查标准JGJ59-2011地方北京公共建筑节能设计标准DBl1/687-20156、我单位的IS09001企业质量标准文件及标准化现场施工管理的有关细则。7、效IJ顺序(1)监理工程师以书面形式发布的本工程专用的补充规定；(2)北京市颁布的强制性规范和技术标准；(3)北京市颁布的建设工程规程和标准；(4)建设部颁发的相关规范、规程和标准；第三章施工总体部署根据施工组织设计要求，将现场施工总平面图划分为三大区域：项目部办公区、工人住宿区、施工区。从方便场内外联系和现状空地及经济等方面的因素考虑，项目部办公区决定设置在施工区域东北侧空地上，劳务生活区设置在施工区域西北侧办公区与生活区相邻方便工作。施工区域用水主要是混凝土的养护用水、施工机械用水、消防用水，混凝土养护用水、施工机械用水采用DN80管径PE管，由市政供水接驳处接入；消防用水采用DNIoo管径镀锌钢管，由消防水池提供。项目部办公生活区与劳务生活区用水采用DN50管径PE管，由甲方提供的接驳处接入；消防用水采用DN100管径镀锌钢管，由消防水池提供。第四章临时用水设施规划布置临时用水接入点位于宝苑小区与基坑临近处，采用PE管接入后输送至施工区域。主干管选用DNloO管径PE管，从取水点接入后沿基坑西侧到北侧接入民工生活区，民工生活区处设阀接管敷设至施工区域，支管采用DN50管径PE管接入项目部办公生活区，采用DN80管径PE管接入施工现场各用水点。分区域布置阀门和消火栓，满足生产和生活需要并满足施工现场及生活区的防火安全。临时用水管道布置详见下图临时用水规划布置图"。4.1施工准备4.1.1技术准备施工前应先熟悉图纸，通过总平面图了解现场布置情况。临时用水材料及设备均应配有出场合格证，并在使用前做好试验检验工作。根据总平面图做好现场测量、放线、定点等工作，并绘制给水管道平面布置图，根据测量数据及平面布置图计算水管等材料需求量。4.1.2劳动力准备根据临时用水设施规划布置工程量，项目部采取2名管理人员驻场，水电工2人、杂工3人由施工队提供进行配合。4.1.3施工机具准备根据现场情况及工程量，需配备小型挖掘机1辆、切割机1台、热熔机1台、打压泵E台a4.1.4材料准备DN50PE管、DN80PE管、DNIOoPE管、DN100镀锌钢管、DN150镀锌钢管、三通等。4.1.5现场准备现场应做好临时道路方便施工机械及工人通行顺畅，材料入库编号分类摆放以方便随取随用。4.2主要施工方法4.2.J施工工艺流程测量定位-开挖管道埋设沟槽T安装给水管一试通水T投入使用4.2.2施工要点使用挖土机械挖沟槽时注意挖掘深度，太深则增加工程量，太浅则导致不安全因素以及冬季冻伤水管，挖掘时有施工员跟踪指挥。水管敷设，遇到拐角或障碍物需要露出地面时做好保护措施。水管进场前计算好水压及水管的承受压力，选择合适的水管防止通水时爆管，上水管PE管DNl(X)如不能满足更换为DN150o4.3用水负荷计算及给水管管径确定现场临时用水主要包括生产用水、生活用水和消防用水三种。生产用水包括施工生产用水、施工机械用水；生活用水包括施工现场生活用水、办公生活区生活用水。本工程使用商品混凝土，前期主要考虑打桩机用水及砌筑、抹灰等砂浆搅拌用水，后期主要考虑冲洗模板和混凝土养护用水。4.3.1用水负荷计算现场临时用水包括:施工生产用水/;施工机械用水3；施工现场生活用水"；办公生活区生活用水/；消防用水"。(1)施工生产用水量/：心=心WQiNLt)-电/(8X3600)式中，q/施工生产用水量(LZs);Ki未预计施工用水系数(1.051.15)；Qi最大年(季)工程量(按100OOOm3混凝土考虑)；Ni施工用水定额;Ti年(季)有效工作口;t一每日工作班数；K2施工用水不均衡系数(取1.5)。其中：K/=1.15；Q/=100000；M=250;0=200；/=3；XT2=1.5»则q=1.15X100OOOX250/(200×3)×1.5/(8X3600)=2.50%(2)施工机械用水量42：q2=K1-Q2-N2-K3(8×3600)式中，¢2机械用水量(L/s)：K/未预计施工用水系数(1.05-1.15):02同一种机械台数；N2-施工机械台班用水定额；K3施工机械用水不均衡系数(取2.0)。其中：K=I.15；02=10；M=1200;依=2.0则q?=115×10×1200X3/(8X3600)=1.44LS(3)施工现场生活用水量如：q3=P1N3K4tX8X3600)式中，P/-施工现场高峰昼夜人数；N3-施工现场用水定额；M施工现场用水不均衡系数(取1.5)；f-每日工作班数；其中：P=500;M=50;K尸1.5；尸3则q3=500×50×1.5/(3×8×3600)=0.43LS(4)办公生活区生活用水量犯：q4=P2-N4-饱/(24X3600)式中，P2生活区居民人数；N4生活区每人每日用水定额；K5生活区用水不均衡系数(取2.5)；其中：P2=100iM=120；K5=2.5则q4=100X120X2.5/(24X3600)=1.74LS(5)消防用水量"：»取IOL/S。(6)总用水量Q的计算：当Qi+q2+<73+Q495时，Q=5+1/2Si+Q2+93+4)；当Ql+2+03+04>5时，Q=91+勺2+93+。4；当工地面积小于5ha,而旦q+q?+3+04<5时，Q=9s最后计算出总用水量(以上各项相加)，还应增加10%的漏水损失。因为工地面积小于5ha,且q】+q2+q3+q4=2.50+1.44+0.43+1.74=6.11L/s<10Ls,所以总用水量Q=IOL/5最后计算出总用水量(以上各项相加)，还应增加10%的漏水损失。则总用水量为；Q=IQX(1+10%)=11L/s4.3.2管径选择d=4Q×1000(-v)式中，d配水管直径(m)；Q施工工地总用水量(L/s)；I管网中水流速度(ms),取v=1.50(ms)°其中：Q=IlL/s;v=1.5ms则d=4×11×1000/(1.5×7r)=97mm按钢管管径规定系列选用，最接近97mm的管材规格是100mm,故本工程临时用水主干管选用DNlOO管径PE管。项目部办公生活区、劳务生活区临时用水选用DN50管径PE管。施工区域选用DN80管径PE管。4.3.3给水管道技术要求1、管道安装时，不得有轴向扭曲，穿墙时，不宜强制校正。给水聚丙烯管与其他金属管道平行敷设时，净距离不宜小于100mm。且聚丙烯管宜在金属管道的内侧。2、安装前应配合土建施工用水正确预留孔洞或预埋套管。3、管道建筑物时，应设置钢套管，套管高出地面50mm,并有防水设施。4、埋地管道回填时，管周回填土不得夹杂坚硬物，应先用沙土回填至管顶上侧30Omm处，经夯实后方可回填原土。5、管道在穿越墙时，应设置金属套管。套管与基础墙预留孔上方的净空高度不
