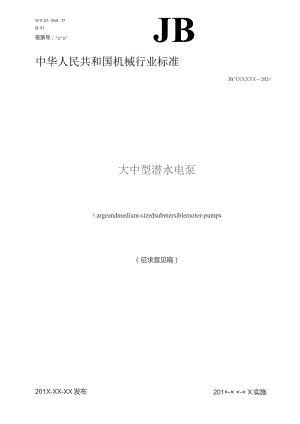

ICS 65. 060. 35B 91备案号；×××JB中华人民共和国机械行业标准JB/TXXXXX202×大中型潜水电泵1.argeandmedium-sizedsubmersiblemotor-pumps（征求意见稿）201×-× ×-× X实施201X-XX-XX发布中华人民共和国工业和信息化部发布刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替JB/T11916-2014大中型潜水电泵，与JB/T11916-2014相比，除结构调整和编辑性改动外，主要技术变化如下：a）更改了规范性引用文件（见第2章，2014年版的第2章）；b）增加了术语和定义（见第3章）；c）更改了输送介质PH值的要求（见5.1.2,2014版的4.1.2）:d）更改了电泵性能要求中电泉流量的范围（见5.2,2014版的4.2）：e）增加了轴流式电泵规定扬程下流量下偏差的要求（见5.2.2）!D更改了三相异步电动机效率和功率因数的要求（见5.3.1,2014版的4.3.1）；g）增加了永磁同步电动机效率和功率因数的要求（见5.3.1中表3和表4）:h）增加了永磁同步电动机失步转矩的要求（见5.3.3）；i）增加了永磁同步电动机堵转性能的要求（见5.3.2、5.3.3、5.3.5）j）增加了永磁同步电动机电气性能容差的要求（见5.3.6中表6）：k）更改了电缆长度的要求（见5.4.8,2014版的4.4.8）；1）更改了电泵出线端标志的要求（见5.4.10,2014版的4.4.10）；m）增加了电动机转子平衡的要求（见556）；n）删除了振动与噪声的要求（见2014版的4.7）；o）更改了电泵性能试验方法（见6.1,2014版的5.1和5.2）；p）增加了电动机电气性能试验方法（见6.2）；q）增加了电动机线圈耐电压试验方法（见6.3.3）;r）增加了电泵引出电缆检查的规定（见6.3.6）；s）增加了电泵外观检查的规定（见6.5.1）:t）增加了电泵运转检查的规定（见6.5.2）；u）增加了电泵安装型式检查的规定（见6.7）；V）更改了出场检验项目（见7.1.2,2014版的6.1.2）:w）更改了型式检验项目（见722,2014版的6.2.2）；X）更改了附录A曲线图和表（见附录A,2014版的附录A）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国农业机械标准化技术委员会（SAC/TC201）归口。本文件起草单位：。本文件主要起草人：本文件及其所代替文件的历次版本发布情况为：2014年首次发布为JB/T11916-2014：本次为第一次修订.大中型潜水电泵1范围本标准规定了大中型潜水电泵的型式、型号、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于功率大于22kW的大中型潜水电泵（以下简称电泵）。2规范性引用文件下列文件对本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB755旋转电机定额和性能GB/T1176铸造铜及铜合金GB/T1220不锈钢棒GB/T1348球墨铸铁件GB1971旋转电机线端标志与旋转方向GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）分级GB/T5013.4额定电任450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆GB/T9239.1机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验GB/T9439灰铸铁件GB10395.8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB/T1278-2017潜水电泵试验方法GB/T13306标牌GB/T17241.6整体铸铁法兰GB/T22669-2008三相永磁同步电动机试验方法JB/T5673农林拖拉机及机具涂漆通用技术条件JB/T6880（所有部分）泵用铸件JB/T8735.2额定电压450/75OV及以下橡皮绝缘软线和软电缆第2部分：通用橡套软电缆JB"8735.3额定电IK450/750V及以下橡皮绝缘软线和软电缆第3部分：橡皮绝缘编织软电线JB/T12728-2016Y、YX系列高压三相异步电机技术条件及能效分级（机座号355-630）JB/T11923潜水电泵可靠性考核评定方法3术语和定义本文件没有需要界定的术语和定义。4型式、型号和基本参数4.1型式4.1.1电泵为立式结构，按泵与电动机连接为同轴或非同轴连接.4.1.2电泵的外壳防护等级为GB/T4942.12006中规定的IPX8。4.1.3电泵的定额是以连续工作制(Sl)为基准的连续定额。42型号4.2.1型号表示方法电泵的型号由大写汉语拼音字母和阿拉伯数字表示，其意义如下:Q-为毫米(mm)注：补充标识是根据合同或规定对产品所做的必要性的说明或标识，根据需要标注或不标注。4.2.2标记示例示例1：排出口公称直径30Omm,规定流量为80OmVh,规定扬程为6m,额定功率为30kW,配套三相电动机，电压为38OV,单级的离心式潜水电泵，其标记为：30OQ80O-&3O或为Q8OO-6-3O。示例2：排出口公称直径IoOmm,规定流量为80mh,规定扬程为150m,额定功率为55kW,配套三相电动机.电压为380V,2级的离心式潜水电泵，其标汜为：100Q80-150/2-55或为Q80-150/2-55。示例3：排出口公称直径500mm,规定流量为3000mh,规定扬程为6m,额定功率为2kW.配套三相电机，电压为3kV,混流式潜水电泵，其标记为：500QH3000-6-200或为QH30006200。示例4：排出"公称直径Ia)Omm,规定流量为796()nPh,规定扬程为6.8m,额定功率为315kW,配套三相电动机，电玉为6kV,轴流式潜水电泵，其标记为：1000QZ79606.8-315或为QZ796O-6.8-315。示例5：排出口公称直径1600mm,规定流量为2880Omvh,规定扬程为7m.额定功率为800kW,配套三相电动机，电压为IOkV,齿轮减速轴流式潜水电泵，其标记为：1600QZ28800-7-800或为QZ288007800。4.3基本参数4.3.1在电源频率为50Hz,电压为三相（380V、660V、3kV,6kV、IOkV）时和规定的使用条件下，电泵的流量和扬程根据需要或按合同规定确定。4.3.2电泵效率应按附录A的规定确定，其实际值不得低于确定值。4.3.3电泵的排出口直径根据需要或按合同规定确定。5技术要求5.1基本要求5.1.1电泵应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。5.1.2电泵在下列使用条件下应能连续正常运行（有特殊要求时可根据需要或按合同规定确定）：a）以叶轮中心为基准，潜入水下深度最大不超过10m；b）输送介质温度应不超过4（TC;c）输送介质PH值为59：d）水中含固体杂质的体积比不超过0.1%,粒度不大于0.2mm；e）电泵运行时电源电压为额定电压，其波动误差不超过额定电压的±10%；f）电泵在规定流量范围内运行。5.1.3电泵性能均以实际转速为基准，不折算（即实测值）。5.1.4电泵在运行期间，电源电压和频率的变化及其对电动机性能和温升限值的影响应符合GB755的规定。5.2电泵性能要求5.2.1电泉流量在0.8倍1.2倍规定流量范围内时，轴功率应不超过配套电动机的额定功率。5.2.2离心式电泵在规定流量下的扬程对应不低于94%的规定扬程:混流式电泵在规定流量下的扬程应不低于90%的规定扬程；轴流式电泵在规定流量F的扬程应不低于90%的规定扬程或规定扬程卜.的流量不低于92%的规定流量。5.2.3电泵效率的下偏差为-0.045倍的规定电泵效率。5.2.4在0.8倍1.2倍规定流量范围内，泵轴功率不超过电泵配套电动机功率且泵效率高于本标准规定值时，允许降低电泵配套电动机的功率档次。5.3电泵电动机的电气性能要求5.3.1在输出功率、电压及频率为额定值时，低压三相异步电机效率和功率因数的保证值应符合表1的规定；高压三相异步电机效率和功率因数的保证值应符合表2的规定。低压永磁同步电机效率的保证值应符合表3规定；高压永磁同步电机效率应符合表4规定:永磁同步电动机功率因数的保证值应为0.95,功率因数的数值取三位有效数字。电动机的基准工作温度应符合GB755的规定。表1低压三相异步电动机效率和功率因数功率kW司步转速r>,"min三15001000I75060050037530025030001500100O750600500375300250效率%3因数cos3092.0期91.7895一一0.890.870.S50.803792.592】92.290.50.890.870.860.794592.99392.79150,890跳0.87(1.805593.29359392.792.30.890.h80.870.827593.8妊0WJ93493.0一0.870.820.82ON一一一9094.194.294.093.793.40.870.820.820.7711094.3%5W394.093.793.40.870.820.81ON0.7313294.694.794.694.494.293.90.870.810.810.770.73160敦8驳9M8%,694.4M.1一0>0.810.800770J318594.995.094.994.894.6W.494.00.860.810.790.770.730.6120095.09595.094.9W.894.694.30.860.810.77ON0.730.6122095.095.
