JGJ_T 136-2017 贯入法检测砌筑砂浆抗压强度技术规程.docx

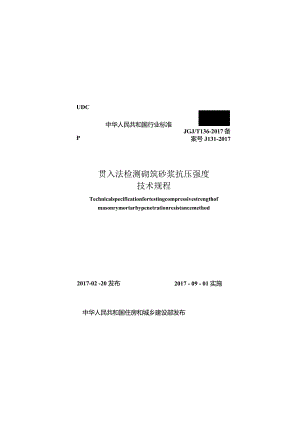

UDC中华人民共和国行业标准PJGJ/T136-2017备案号J131-2017贯入法检测砌筑砂浆抗压强度技术规程Technicalspecificationfortestingcompressivestrengthofmasonrymortarbypenetrationresistancemethod2017-02 -20 发布2017 - 09 - 01 实施中华人民共和国住房和城乡建设部发布中华人民共和国住房和城乡建设部公告第1477号住房城乡建设部关于发布行业标准贯入法检测砌筑砂浆抗压强度技术规程的公告现批准贯入法检测砌筑砂浆抗压强度技术娩程为行业标准，编号为JGJ/T136-2017,自2017年9月1日起实能.原（贯入法检测砌筑砂浆抗压强度技术规程JGJ/T136-2001同时废止.本晚程由我部标准定额研究所组织中国建筑工业出版社出版发行.中华人民共和国住房和城乡建设部2017年2月20日前言根据住房和城乡建设部关于印发（2010年工程建设标准规范制订、修订计划的通知（建标201043号）的整求.规程编制组经广泛调住研究.认真总结实践经验，参琴有关国际标准和国外先进标准，并在广泛征求意见的是础上.修订了本规程.本规程的主要技术内容是：1总则:2.术语和符号，3.检测仪器I4.检测技术，5.砂浆抗压强度计算:6.检测报告.本规程修订的主要技术内容是：1.将指针式贯人深度测址表修改为数字式贯人深度测量表，2.增加了抹灰砂浆抗压强度检测方法及其抗压强度换算表，3.增加/预拌砂浆杭乐强度换算表.本燃程由住房和城乡建设那负货管理.由中国建筑科学研究院负贵具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑科学研究院（地址：北京市北三环东路30号.邮政编码：100013）.本规程主编单位：中国建筑科学研究院本规程参加单位：福建省建筑科学研究院安徵省建筑科学研究设计院河北省建筑科学研究院山东省建筑科学研究院贵州中建建筑科研设计院陕西省建筑科学研究院台州市建设工程质量检测中心广西建筑科学研究设计院温州建设集团行限公司浙江新世纪工程检测有限公司北京盛世伟业科技有限公司本规程主要起草人员：张仁瑜叶健邹道金路彦兴陈松崔士起张晓魏超琪孙盛佩李杰成金瓯顾剑英许卓敏徐教宇«1华本规程主要审查人员：王元黄政宇童寿兴国天逵杨勇新杨秀云彭泽杨刘柯陈港目次1总则12术语和符号22.1术语22.2符号23检测仪器43.1义器及性能43.2校准基本要求54检测技术74.1一般规定74.2测点布74.3贾人检测85砂浆抗乐强度计算106检测报告12附录A贯入仪校准13附录B水泥抹灰砂浆抗压强度检测15附录C砂浆抗压强度贯入检测记录表18附录D砌筑砂浆抗压强度换算&19附录E专用测强曲线制定方法22附录F水泥抹灰砂浆抗压强度换算表24本规程用词说明27引用标准名录28附：条文说明29Contents1GeneralProvisions12TermsandSymbols22.1Terms22.2Symbols23TestingInstruments43.1InstrumentsandPerformance43.2BasicRequirementsofCalibration54TestingTechnology74.1(GeneralRetlUirefnentS74.2ArrangeTestingPoint74.3TestingofPcn<krntionResistance85CalculationofCompressiveSirengihforMasonryMortar106TestingReport12AppendixACalibrationforInstrumentofPenetrationResistance13AppendixBTestingforCompressivcStrengthofCementPlastingMortar15AppendixCTheTestingRecordTableforCompressiveStrengthofMortar18AppendixDConversionTableforCompressiveStrengthofMasonryMortar19AppendixEMethodofFormulatingforSpecial('urveofTestingStrength22AppendixFConversionTableforCOmPreSSiVeStrengthofCementPlantingMortar24ExplanationofWordinginThisSpecification271.istofQuotedStandards28Addit沁n：ExplanationofProvisions291总则.o.为了规范贯人法检测砌筑砂浆杭压强度技术.保证建筑工程现场检测的质量.制定本规程.1.0.2本规程适用于砌体结构中砌筑砂浆抗压强度的现场检测。本规程不适用尸遭受高温、冻害、化学侵蚀、火灾等表面损伤砂浆的检测，以及冻结法施工砂浆在强度回升期的检测。1.0.3贯入法检测砌筑砂浆抗压强度，除应执行本规程外，尚应符合国家现行有关标准的规定.2术语和符号Zl术语2.I.1览入法检测testofpenetrationresistancemethod采用贯入仪压缩工作弹簧加荷.把一测狙贯入砂浆中.根据测甘贯入砂浆的深度和砂浆抗压强度间的相关关系，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法.2.1.2测孔pinhole贯入试验时.贯人测钉在砂浆表面上所形成的孔。2.1.3砂浆抗压强度换算值nversionvalueofmortarm-pressivestrength由构件的砂浆打入深度平均值通过测强曲线计算得到的砌筑砂浆抗压强度值.相当于被测构件在该龄期下同条件养护的边长为70.7mm立方体砂浆试块的抗压强度值。2.2符号G第|个测点的贯人深度测国表的不平整度读数，d,第i个测点的贯人深度值:d：-第I个测点贯入深度测址表读数；m一-砂浆抗压强度换算侑相对于立方体砂浆试件抗压强度乎均值的平均相对标准差、人-立方体砂浆试件抗压强度平均值；力-砂浆抗乐强度换算值；"-第，个构件的砂浆抗压强度换算值；4"第1组立方体砂浆试件抗压强度平均值；Gm-同批构件中砂浆抗压强度换算值的最小值；/h砂浆抗压强度推定值；人砂浆抗压强度推定值之一，*砂浆抗质强度推定值之二:S-贯入深度代表值:S,-第j个构件的贯入深度代表值；，叱一同批构件砂浆抗压强度换算值的平均值；ma砂浆抗座强度换算值相对于立方体砂浆试件杭乐强度平均值的平均相对误差:，?一用于建汇测强曲线的立方体砂浆试件组数:K同批构件砂浆抗住强度换算值的标准差:%同批构件砂浆抗乐强度换算值的变异系数；*测强曲线回归系数.3检测仪器3.1仪Il及性徒3.1.1贯人法检测砌筑砂浆抗味强度使用的仪器应包括贯入式砂浆强度检测仪（以下筒称贯人仪.图3.1.1）和数字式贯入深度测履我（以下简称贯人深度测量表）.图工1.1贾人仪四造示意1白头，2-ttth3主体I4三ff.5-XftW三6整母，7-IEfi8母,9赁人仟”，I。KtflsH<!«>12WAHmHis失，面3.1.2贯人仪、贯入深度澳址表及测打必须R有产品合格证并应在贯人仪的明出位置乂右下列标志：名称、型号、制造厂名、商标、出厂日期等.在使用时.用人仪应按本规程第3.2IV的要求进行校准.3. 1.323.1.4贯入仪应符合下列规定：贯入力应为（800士8）N，工作行程应为（20士0.10）mm贯入深度测H表（图3.1.4）应符合下列规定：I最大情程不应小于20.00mm:2分度值应为0.0】mm.3.1.5测打宜采用高速工具钢制成.长度应为（40.0040.10）0101.直径应为（3.50士0.05）mm尖端锥度应为45.0°±0.5°.测钉状规的状规槽长度应为（39.5039.60）mm3.1.6测钉和测钉总规的几何尺寸可由检测单位自行测量核代。以100根测钉为一批次.随机抽取3根进行测段.不足100根按一个批次计.抽取的测打都合格时，则该批测钉合格；否则应逐根核直测钉的几何尺寸,选取合格的测打使用3.1.7贯入仪和贯入深度测量表使用时的环境温度应为（一440）C.图3.1.4数字式 贯人深度费0 表示意1数字式百分和 2 IftTtti 3 开关, 4-房头,5-« I1 -MM*.anw 7-保持3.1.8贯人仪在闲置和保存时.工作弹簧应处于自由状态.3.2校准基本要求3.2.1正常使用过程中，贯入仪应由校准机构进行校准.校准周期不宜超过一年.3.2.2当遇到下列情况之时.仪器应进行校准：1新仪器启用前；2达到校准周期；3更换主要零件或对仪器进行过调整，4检测数据异常；5可能对检测数据产生影响时；6累计贯入次数达到IoOoO次.3.2.3贯人仪的校准应符合本规程附录A的规定.3.2.4贯人深度测依表上的百分表应经计Ift部门检定合格.4检测技术4.1一般规定4.1.1开展现场检测工作时应遵守国家有关安全、劳动保护和环境保护的规定，应做到正确和安全操作.4.1.2采用贯人法检测的砌筑砂浆应符合下列晚定：1自然养护，2龄期为28d或28d以上,3凤干状态:4抗压强度为(0.4-16.0)MPae4.1.3检测砌筑砂浆抗压强度时.委托单位宜提供下列资料：1建设单位、设计单位、监理单位、施工单位名称:2工程名称、结构类型、有关图纸，3原材料试验资料、砂浆来源、砂浆种类、砂浆品种、砂浆设计强度等级和配合比：4施I：日期、施1：及养护情况,5检测原因。4.1.4水泥抹灰砂浆抗压强度的检测巾按本规程附录B进行.4.2测点布置4.2.1检测砌筑砂浆抗压强度时.应以面积不大于25m：的砌体构件或构筑物为一个构件。4.2.2按批抽样检测时.应取龄期相近的同楼层、同来源、同种类、同品种和同强度等级的砌筑砂浆且不大于25O11?砌体为一批.抽检数fit不应少于砌体总构件数的30%.且不应少于6个构件.基础砌体可按一个楼层汁.42.3被检测灰缝应饱满.其厚度不应小于7mm.并应避开啜缝位置、门窗洞1、后砌洞口和预埋件的边缘.检测加气混凝土砌块砌体时.其灰缝厚度应大于测狙立径。4.2.4多孔传砌体和空斗墙砌体的水平灰缝深度不应小于30mm.4.2.5检测范围内的饰面层、粉刷X、勾缝砂浆、浮浆以及衣面损伤了等应清除Is应便待测庆缝砂浆暴踞并经打磨平整后再进行检测.4.2.6每一构件应测试16点。测点应均匀分布在构件的水平灰缝上.相邻测点水平间距不宜小于240mm.每条灰缝测点不宜多于2点.4.3贯入检测4.3.1灯人检测应按卜冽程序操作：1
