JGJT231-2021建筑施工承插型盘扣式钢管脚手架安全技术标准.docx

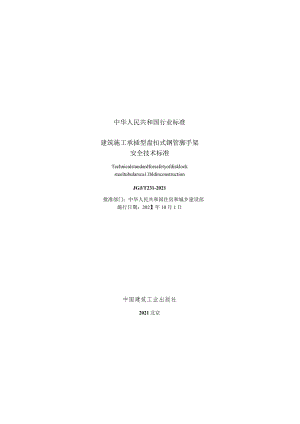

中华人民共和国行业标准建筑施工承插型盘扣式钢管脚手架安全技术标准Technicalstandardforsafetyofdisklocksteeltubularsca11bldinconstructionJGJ/T231-2021批准部门：中华人民共和国住房和城乡建设部施行日期：202】年10月1日中国建筑工业出版社2021北京中华人民共和国住房和城乡建设部公告2021年第113号住房和城乡建设部关于发布行业标准建筑施工承插型盘扣式钢管脚手架安全技术标准的公告现批准建筑施工承插型盆扣式钢管脚手架安全技术标准为行业标准.编号为JGJ/T231-2021，自2021年10月1日起实施。原行业标准建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-2010同时废止。本标准在住房和城乡建设部门户网站(WWW)公开.并由住房和城乡建设部标准定额研究所组织中国建筑出版传媒有限公司出版发行。中华人民共和国住房和城乡建设部2021年6月30日前言根据住房和城乡建设部关于印发2016年工程建设标准规范制订修订计划的通知（建标2015274号）的要求.标准编制组经广泛调杳研究，认真总结实践经验.参考有关国际标准和国外先进标准.并在广泛征求意见的基础J修订了本标准。本标准的主要技术内容是：1总则；2术语和符号:3基本规定:4荷载；5结构设计；6构造要求；7安装与拆除；8检套与验收:9安全管理与维护。本标准修订的主要技术内容是：1明确广承插型盘扣式钢管脚手架根据用途分为支撑架和作业架；2修改了荷载分项系数;3增加了结构重要性系数及承载力设计值调整系数；4修改了支撞架立杆计算长度公式；5修订了支撑架的斜杆布置构造要求。本标准由住房和城乡建设部负责管理，由南通新华建筑集团有限公司负责具体技术内容的解释。执行过程中如行意见或建议.清寄送南通新华建筑集团有限公司（地址：江苏省南通市通州区新金路34号，邮编：226300）.本标准主编单位：南通新华建筑集团有限公司江苏速捷模架科技有限公司本标准参编单位：东南大学无密速建脚弄架T程技术有限公司无密市锡山三建实业有限公司江苏速创铝业有限公司中建二局第三建筑工程有限公司合肥工业大学天津鼎维固模架工程股份有限公司中铁电气化局集团北京建筑程有限公司中国建筑第七工程局有限公司北京易安德模架工程技术有限公司湖南五恒模架股份有限公司上海市建T设计研究总院有限公司云南大力神金属构件有限公司安徽卓良新材料有限公司无锡市前友工程咨询检测有限公司中国建筑科学研究院有限公司建筑机械化研究分院洛阳远达建筑设备行限公司北京华盛天成工程科技有限公司中国基建物资租赁承包协会币:庆建T第一市政r程有限责任公司本标准主要起草人员：郭正兴徐宏均钱云皋易杰祥陈安英钱新华邹明沈高传哪建华蒋志浩田明华刘源陈红H建强杨发兵温科李庆阳刘佳宁詹彪温雷兵汤坤林张京一赵庆国吴小聪费夏炎沈长生姚凯吴亚进李罗玲叶涛白A朱军黄晓霞陆天柱南学飞杨承立本标准主要审查人员：华建民陈春雷刘新玉卓新阎琪管小军赵安全吴晓广王峰96Z刈如耳装互尚料京，26ZIIS*白宵前E78Z洋JrL卯Zz8Z密秋工案Z8Z魂如写旅法L9Z尚加少L9IZ淡料不L9IZ'第整一9IZ/途？K射9OZM+!iJPWMS-S81»1!尚不势rs91Ml!出料不£GGlM1!«将乎弟函ZtM电番询一ItK44厚酎第SZl8废用/冷缈rtIl麻学敢打海城£»6叨私料谯>ZT6柒U争收【16特绯卜Z不篇*/£合妙ZNZ里*INZ各城此里*ZI*宵I次日7.5作业架安装与拆除308检查与验收329安全管理与维护34附录A风压高度变化系数35附录B有关设计参数37附录C轴心受压构件的稳定系数38附录D脚手架施工验收记录40本标准用词说明44引用标准名录45附：条文说明47Contents1GeneralProvisions12TermsandSymbols22.1l'erms22.2Symbols43BasicRequirements74IQadS94.1lx>ad5Classification94.2CharacteristicValueofLOadS94.3SubentryCOeffiCientofIQadS114.4Combinationoflx)adsEffects125StructuralDesign145.1GeneralRequirements145.2FoundationBearingCapacityCalculation155.3CalculationofShoring5kaffold165.4CalculationofOperationScaffold185.5CalculationofComponent206ConstructionRequirements216.1GeneralRequirements216.2ShoringScaffold216.3OperationScaffold267InstallationandDisassembly287.1PreparationforConstruction287.2ConstructionScheme287.3GroundandFoundation297.4InstallationandDisassemblyofShoringScaffold297.5InstallationandDisassemblyofOperationScaffoid308InspectionandAcceptance329SafetyManagementandMaintenance34AppendixACalculatingCoefficientsOfWindIqad35AppendixBDesignParameters37AppendixCStabilityCoefficientsforAxialCompressionMembers38AppendixDConstructionAcceptanceRecordSheetsforScaffold40ExplanationofWordinginThisStandard441.istofQuotedStandards45Addition：ExplanationofProvisions471总则.o.为在承插型盘扣式钢管脚手架的设计、安装与拆除、使用和管理中，做到技术先进、经济合理、安全适用.制定本标准。1.0.2本标准适用于建筑与市政工程中承插型盘扣式钢管脚手架的设计、安装与拆除、使用和管理。1.0.3承插型盘扣式钢管脚手架的设计、安装与拆除、使用和管理除应符合本标准外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1承插型盘扣式钢管脚手架disklocksteeltubularscaffold根据使用用途可分为支撑脚手架和作业脚手架。立杆之间采用外套管或内插管连接.水平杆和斜杆采用杆端扣接头卡入连接盘.用楔形插销连接.能承受相应的荷载.并具有作业安全和防护功能的结构架体。简称脚手架。2.1.2支撑脚手架shoringscaffold支承于地面或结构上可承受各种荷载，具有安全防护功能，为建筑施工提供支撑和作业平台的承插型盘扣式钢管脚手架，包括混凝土施工用模板支撑脚手架和结构安装支撑架.简称支撑架.2.1.3作业脚手架OperalionSCaffold支承于地面、建筑物上或附着于工程结构上，为建筑施工提供作业平台与安全防护的承插型盘扣式钢管脚手架.简称作业架。2.1.4基座basecollar焊接有连接盘和连接套管.底部插人可调底座，顶部可捕接立杆的竖向杆件。2.1.5立杆standard焊接有连接盘和连接套管的承插型盘扣式钢管脚手架的竖向杆件。2.1.6水平杆ledger两端焊接有扣接头可与立杆上的连接盘扣接的水平杆件。2.1.7斜杆diagonalbrace两端装配有扣接头，可与立杆上的连接盘扣接的斜向杆件。2.1.8可调底座basejack插入立杆底端可调节高度的底座。2.1.9可调托撑headjack插人立杆顶端可调节高度的托撑。2.1.10连接盘connectingplate焊接于立杆上可扣接8个方向扣接头的八边形或圆环形八孔板。2.1.11连接套管standardconnectingcollar固定于立杆一端，用于立杆竖向接长的外套管或内插管。2.1.12立杆连接件standardconnectingpin将立杆与立杆连接套管固定、防拔脱的专用零件。2.1.13盘扣节点disklocknode脚手架立杆上的连接盘与水平杆及斜杆端上的扣接头用插销组合的连接。2.1.14力】接头ledgerordiagonalbraceend位于水平杆或斜杆杆件端头与立杆上的连接盘快速扣接的零件。2.1.15插销wedge装配在扣接头内，用于固定扣接头与连接盘的专用楔形零件。2.1.16挂扣式钢梯stair挂扣在脚手架水平杆上供施工人员上下通行的爬梯.2.1.17三角架sidebracket与立杆上连接盘扣接的侧边悬挑三角形桁架。2.1.18钢脚手板steeldeck挂在脚手架上用于提供操作面的钢制脚手板.2.1.19连墙件anchoring将脚手架与建筑物连接的构件。2.1.20双槽托梁doublechannelsteelbeam两端搁置在立杆连接盘上或可调托推上的专用横梁.用于实现梁、板共支作用的构件。2.1.21步距liftheight相邻水平杆的竖向距离。2.1.22搭设高度heightofshoringscaffold支撑架搭设高度为自可调底座的底部至可调托撑上端的总高度:作业架搭设高度为白可调底座的底部至最顶层横杆中心的总高度。2.1.23高宽比aspectratio脚F架搭设高度与架体窄边宽度之比.2.2符号2.2.1荷载和荷载效应FR-作用在连接盘上的竖向力设计值；MR-设计荷载卜脚手架抗倾覆力矩；MT设计荷载f脚F架倾覆力矩；MW-风荷载设计值产生的弯矩；MS凤荷载标准值产生的弯矩；N立杆轴向力设计值；N)连墙件约束脚F架平面外变形所产生的轴向力；Nk立杆传至基础顶面的轴向力标准组合值；M连墙件轴向力设计值；Nz凤荷载产生的连墙件轴向力设计值；£M*永久荷载标准值产生的立杆轴向力总和；-可变荷载标准值产生的立杆轴向力总和：Pk相应于荷载效应标准组合时M杆基础底面处的平均压力，R脚手架抗力的设计值:S-脚手架按荷载基本组合iHT的效应设计值:W基本凤压值：Uk-风荷载标准值。2.2.2材料性能和抗力E-钢材的弹性模址；/-钢材的抗拉、抗压和抗方强度设计值：A-地基承载力特征
