GB∕T 16895.21-2020 低压电气装置 第4-41部分：安全防护 电击防护.docx

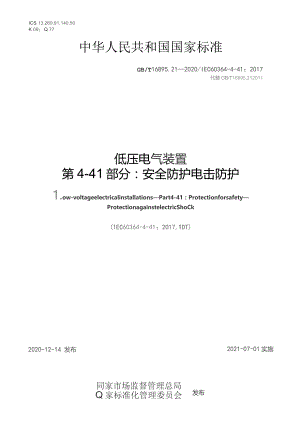

ICS 13.260:91.140.50K 09；Q 77同家市场监督管理总局Q家标准化管理委员会发布中华人民共和国国家标准GB/T16895.212020/IEC60364-4-41：2017代替GB/T16895.212011低压电气装置第4-41部分：安全防护电击防护1.ow-voltageelectricalinstallationsPart4-41：ProtectionforsafetyProtectionagainstelectricShoCk(1EC60364-4-41：2O17,1DT)2020-12-14 发布2021-07-01实施目次前言410引言m410,1范围1410.2规范性引用文件1410.3通用要求1411保护措施；自动切断电源3411.1通则3411.2对基本防护的要求3411.3对故障防护的要求3411.4TN系统4411.5TT系统5411.6IT系统6411.7功能特低电压（FELV）8412防护措施：双重绝缘或加强绝缘8d2通则8412.2对基本防护和故障防护的要求9413防护措施：电气分隔LO413.1通则IO413.2对基本防护的要求10413.3对故障防护的要求10414防护措施:采用SELV和PELV特低电压11414.1通则11414.2对基本防护和故障防护的要求11414.3SELV和PELV的电源11414.4对SELV和PELV回路的要-求12415附加防护13415,1附加保护:剩余电保保护器（RCD）13415.2附加防护：辅助保护等电位联结13附录A（规范性附录）基本防护规定14附录B（规范性附录）阻挡物和置于伸普范围之外的防护措施15附录C（规范性附录）适用于由熟练技术人员或受过培训的人员操作或管理的电气装置的防护措施】7附录1）（规范性附录）按411.3.2的要求采用力动切断电源不可行时可采用的防护规定19参考文献20刖bGB/T16895低压电气装置分为5个部分.每个部分乂分为多个子部分：第1部分：基本原则、一般特性评估和定义；第4部分：安全防护:第5部分：电气设备的选择和安装；第6部分：检验:第7部分:特殊装置或场所的要:求。本部分为GB/T16895的第4-41部分.本部分按照GB/T1.1-2009给出的规则起草.本部分代替GB/T16895.2120U低压电气装置第IYI部分：安全防护电击防护.与GB/T16895.212011相比.主要技术变化如下：采用了GB/T170452020的术洒；修改了保护等电位联结范围（见41L3.L2.2（H1年版的411.3.1.2）»修改r自动切断电源要求（见411.3.2.2011年版的411.3.2）:增加了家用照明回路设置RCD的要求（见411.3.4）:修改了IT系统故障防护措施（见411.6.2On年版的411.6）:修改布线要求（见112.2.4,2011年版的412.2.4）»-增加了附录D”按411.3.2的耍求采用自动切断电源不可行时可采用的防护规定".本部分使用翻译法等同采用IEC60364441:2017低压电气装置第4-41部分：安全防护电击防护L与本部分中规危性引用的国际文件有一致性对应关系的我国文件如下，GB/T7251（所有部分）低压成套开关设备和控制设备口EC61439（所有部分）GB/T16499-2017电工电子安全出版物的编写及基础安全出版物和多专业共用安全出版物的应用导则（IECGUide104s2010,NEQ）<GB/T16895.32017低压电气装置第5-54部分：电气设备的选择和安装接地配置和保护导体（IEC60364-5-54,2011.1DT）I（；B/T16895.62014低压电气装置第5-52部分：电气设备的选择和安装布线系统（IEC60364-5-52i2009.IDT）IGB/T16895.232012低压电气装置第6部分：检验（IEC60364-6:2006.1DT）；GB/T170452020电击防护找置和设备的通用部分（IEC61140：2O16.1I）T）tGB/T19212.7-2012电源电压为1IooV及以下的变压器.阻抗器、电源装置和类似产品的安全第7部分:安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验（1EC61558-2-6,2009.IDT）；GB/T19215（所有部分）电气安装用电缆槽管系统EC61084（所有部分）,GB/T20041（所有部分）电缆管理用导管系统IEC61386（所行部分）.本部分做了下列编辑性修改：纳入了国际标了更正单IEC60364-4-41,2005+AMDlt2017CSV/CORI：2018的内容:删除附录各国的注解清单".本部分由全国建筑物电气装置标准化技术委员会（SAC/Te205）提出并归口.本部分起草m位：中机中电设计研究院行限公司、中国市政r程西北设计研究院行限公司、北京兴电国际工程管理有限公司、上海建筑设计研究院有限公司、中国电力工程有限公司、西门子（中国）有限公司"施耐德电气（中国）行限公司、中国石油工程建设行限公司北京设计分公司、余蝶巾嘉荣电子电器有限公司.本部分主要起草人：黄妙庆*黄宝生、钱中阳、陈彤*焦建雷*陈众励、胡建平、胡宏宇、唐颖、马坤、黄京俊、钱加灿、赵小志、铁楚冰.本部分所代杵标准的历次版本发布情况为：（；B16895.212OO4,GBT16895.212011.|410引言GB/T16895的本部分涉及了对电气装置电击防护的要求.本部分是以GB/T170452020为依据编制的人和家而的基本电气安全标准。GB/T170452020是对电气装置和设备或两并间的协调配合规定通用的基本原则和要求的标准.按GB/T170452020的规定，电击防护的基本原则是在正常情况和在单一故障的情况下危险的带电部分是不可触及的.而可触及的可导电部分是不可以带危险电位的.按GB/T170452020中4.2的要求.在正常条件下采用基本防护规定.而在单一故隙条件下采用故障防护规定.此外.电击防护也可采用加强的防护规定.这种观定在正常条件和单一故障条件下均能起到防护作用.本部分为电击防护安全出版物汇编之.低压电气装置第4-41部分：安全防护电击防护410.1范围GB/T16895的本部分规定广电击防护的基本要求.包括对人体和家畜的届本防护(直接接触防护)和故障防护(间接接触防护儿此外.还按外界影响条件规定了对上述要求的应用和组合。本部分还规定了特定情况下采用附加防护的要求。410.2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件.IEC60364-5-52低压电气装置第5-52部分：电气设备的选择和安装布线系统(LQWVohagCelectricalinstallationsPart5-52：SelectionanderectionCfelectricalequipmentWiringsystems)IEC60364-5-54低压电气装置第5-54部分：电气设备的选择和安装接地间置和保护导体(Low-voltageelectricalinstallationsPart5-54：SelectionanderectionofelectricalequipmentEarthingarrangementsandprotectiveconductors)IEC60364-6低压电气装置第6部分：检验(LoW-VohageelectricalinstallationsPart6：Verification)IEC61084(所有部分)电气安装用电缆槽管系统Cabletrunkingandductingsystemsforelectricalinstallations)IEC61140电击防护装置和设备的通用部分(ProIeCIionagainstelectricshockCommonaspectsforinstallationandequipment)IEC61386所有部分)电缆管理用导管系统(COndUitsystemsforelectricalinstallations)IEc61439(所有部分)低乐成套开关设备和控制设备(LOW-VOhageswitchgearandcontrolgearassemblies)IEC61558-2-6电力变压器、电源装置和类似产品的安全第26部分:一般用途安全隔离变压器的特殊要求(Safetyofpowertransformers,powersupplyunitsandsimilarPart2-6；Particularrequirementsforsafetyisolatingtransformersforgeneraluse)IEC,62177-1电力电子变换器系St和设备的安全要求第1部分：通则(SafeIyrequirementsforpowerelectronicconvertersystemsandequipmentPartIs(jeneral)IECGuide104安全出版物的编写及基础安全出版物和多专业共用安全出版物的应用导则(TIWpreparationofsafetypublicationsandtheuseofbasicsafetypublicationsandgroupsafetypublications)410.3通用要求410.3.1除另有注明外本部分中的电压系指如下电压：交流电压方均根值(r.m.s.>-无纹波直流电压.按习惯的定义.无纹波是指纹波电压方均根值不超过直流分H的10%.410.3.2防护措施应包括：法本防护规定和独立的故障防护规定的适当组合,或有基本防护和故障防护的加强防护规定。附加防护是指在某种外界影响条件下和在某种特殊场所（参见IEC60364系列标准中相应的第7部分）内防护措施的组成部分.注1：对于特殊用途的防护措施.可不19Hfi本条所表达的理念（见410.3.5Al110.3.6）,注2,加强绝缘即是加弼防护措俺的一例.410.3.3电气装置的每个部分应按外界影响条件分别采用种或多种防护措施.通常可用下列防护措施：自动切断电源（见第Ill-）;双重或加强绝缘（见第412章）：向单台用电设备供电的电气分隔（见第|13）,特低电压安全特低电压（SELV）和保护特低电压（P低.V）（见第414章）.在设备的选择及安装中.应考虑到在装置中应用上述防护措施。特殊装置装410.34410.3.9.注：在电气装置中最常用的保护排施是1*1动切断电源.410.3.4对于特殊的装置或场所.应采用IEC60364中第7部分规定的特殊防护措施。410.3.5附录B中规定的防护措施即采用阻挡物和置广伸行范围之外的防护措施应只用于下列人员才可接近的装置：熟练技术人员或受过培训的人员；或在熟练技术人员或受过培训的人员的监督下的人员.410.3.6附录C中所规定的防护措施是：IE导电场所；不接地的局部等电位联结；向多台用电设备供电的电气分隔.以上防护措施
