GB50170-2006 电气装置安装工程 旋转电机施工及验收规范.docx

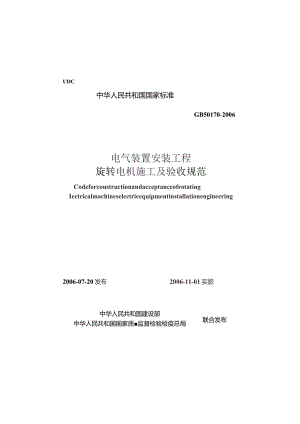

UDC中华人民共和国国家标准GB50170-2006电气装置安装工程旋转电机施工及验收规范CodeforconstructionandacceptanceofrotatingIectricalmachineselectricequipmentinstallationengineering2006-07-20发布2006-11-01实旅联合发布中华人民共和国建设部中华人民共和国国家质监督检验检疫总局中华人民共和国国家标准电气装置安装工程旋转电机施工及验收规范CodeforconstructionandacceptanceofrotatingelectricalmachineselectricequipmentinstallationengineeringGB50170-2006主编部门:中国电力企业联合会批准部门:中华人民共和国建设部施行日期上2006年11月1日中国计划出版社2006北京中华人民共和国建设部公告第464号建设部关于发布国家标准电气装置安装工程旋转电机施工及验收规范的公告现批准电气装置安装工程旋转电机施工及验收规范为国家标准，编号为GB50170-2006,自20。6年11月1日实施.其中，第2.1.3、2.3.12条为强制性条文，必须严格执行.原电气装置安装工程旋转电机施工及验收规范GB50170-92同时废止.本规范由建设部标准定额研究所组织中国计划出版社出版发行.中华人民共和国建设部二00六年七月二十日前B本规范是根据建设部关于印发二OO一二。0二年度工程建设国家标准制定、修订计划的通知"建标2OO2J85号）的要求，由国网北京电力建设研究院会同有关单位,在原国家标准电气装置安装工程旋转电机施工及验收规范GB50170-92的基础上修订的.本规范共分4章，主要内容包括:总则:汽轮发电机和调相机I电动机,工程交接验收.在修订过程中，规范编制组内部就初稿内容进行过多次网上交流，并以各种方式在全国范围内广泛征求了意见.对其中主要问题进行了讨论,经反复修改,通过审查定稿.与原挑范相比较，本规范作了如下修订I1.增加了发电机励磁用绕组（P棒）的检E及无刷励磁系统的电气连接:2.对水内冷电机冷却水质标准做了修改；3.对电机抽转子检查、工程交接验收等方面作了修订.本规范以黑体字标志的条文为强制性条文,必须严格执行.本规范由建设部负贡管理和对强制性条文的解释。由国网北京电力建设研究院负责具体内容的解释.本规范在执行过程中，希里各单位结合工程实践,认真总结经验,注意积累资料,如发现需要修改或补充之处，请将意见和建议寄国网北京电力建设研究院（地址：北京市宣武区南滨河路33号，电话Q1O-63424285）.本规范主编单位、参编单位和主要起草人，主编单位：国网北京电力建设研究院*编单位：山东电力建设第二工程公司山东电力建设第一工程公司安徽省电力科学研究院江苏电力建设一公司上海电力建设一公司上海电力建设二公司主要起草人：陈发宇李培源魏国柱温玉峰王强张均圻郭建目次1总则J2汽轮发电机和调相机(3)2.1一般规定(3>2.2保管、搬运和起吊(3)?.3定子和转子的安装(4)2.4集电环和电刷的安装(5)2.5氢冷电机(6)2.6水内冷电机(7)2.7干燃8)3电动机(9)3.1一般规定(g3.2保管和起吊(9)3.3检If和安装<9)4工程交接验收(13)本规范用词说明(16)附：条文说明(】7)1总则1.0.1为保证旋转电机安装工程的旅工质量，促进工程施工技术水平的提高，确保旋转电机安全运行,制定本规范.1.0.2本规范适用于旋转电机中的汽轮发电机、调相机和电动机安装工程的施工及验收.不适用于水轮发电机的施工及验收.1.0.3旋转电机的运输、保管，应符合本规范规定.当产品有特殊要求时，尚应符合产品技术文件的规定.1.0.4设备在安装前的保管要求，其保管期限应为一年及以内.当需长期保管时,应符合设备保管的专门规定.1.0.5采用的设备及器材应符合国家现行有关标准的规定,并应有合格证件.设备应有佛牌。1.0.6设备和器材到达现场后，应在燃定期限内做验收检查，并应符合下列要求I1包装及密封应良好:2型号、规格应符合设计耍求，附件、备件应齐全；3产品的技术文件应齐全；4按本规瓶要求，外观检查合格.1.0.7施工中的安全技术措施,应符合本规范和国家现行有关安全标准及产品的技术文件的规定.对重要的施工项目或工序，尚应事先制定安全技术措施。1.0.8与旋转电机安装工程有关的建筑工程的施工应符合下列要求I1与旋转电机安装有关的建筑物、构筑物的建筑工程质量应符合国家现行有关标准的规定:2设备安装前，建筑工程应具备下列条件ID结束屋顶、楼板工作，不得有渗漏现象：2）混凝土基础应达到允许安装的强度I3）现场模板、杂物清理完毕；4）预埋件及预留孔符合设计,预埋件牢固.3设备安装完毕投入运行前,建筑工程应完成下列工作：1）二次灌泉和抹面工作,二次灌浆强度达到要求,2）通风小室的全部建筑工程。1.09在有爆炸或火灾危险性的场所装设旋转电机时，除应符合本规范玩定外，尚应符合现行国家标准电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257的有关规定.1.0.10旋转电机的机械部分的安装及试运行要求，应符合国家现行的有关专业短程的规定.1.0.11旋转电机的施工及验收除按本规范规定执行外，尚应符合国家现行有关标准规范的规定.1.0.12对引起机组的施工验收,应按合同规定的标准执行.但在签订设备进口合同时应注意，验收标准不得低于本规范的规定.2汽轮发电机和调相机2.1一般规定2.1.1本章适用于容量在600OkW及以上固定厂房内的同步汽轮发电机、谓相机安装工程的施工及验收。2.1.2电机基础、地脚螺栓孔、沟道、孔洞、预埋件及电缆管的位置、尺寸和质量,应符合设计和国家现行有关标准的规定.2.1.3采用条型底座的电机应有2个及以上明JB的接地点。2.2保管、援运和起吊2.2.1电机到达现场后,外观检查应符合下列要求：1包装完整，在运输过程中无碰撞损坏现象；2铁芯、转子等的表面及轴颈的保护层完整，无损伤和锈蚀现象I3水内冷电机定子、转子进出水管管口的封闭完好I氢内冷转子表面所有进出风道口，应已用堵头封堵；4充氟运输的电机,JR气压力符合产品的要求.2.2.2电机到达现场后,安装前的保管应符合下列要求，1电机放置前应检查枕木垛、卸货台、平台的承载能力；2电机的转子和定子应存放在清洁、干燥的仓库或厂房内，当条件不允许时，可就地保管但应有防火、防潮、防尘、保温及防止小动物进入等措施；3电机存放处的周固环境温度应符合产品技术条件的晚定，水内冷电机不应低于5CI充氯保管的电机，氯气压力应符合产品的要求:4转子存放时,不得使护环受力，应使大齿处于支撑位置:水3内冷和氢冷电机的水汽进出孔道，必须封严.水内冷电机应使用干燥、清洁的压缩空气破打水内冷绕组:5保管期间,应每月检查一次,轴颈、铁芯、集电环等处不得有锈他,并按产品的要求定期盘动转子；6对大型发电机定子、转子绕组，应定期使用兆欧表测量绝缘电阻I当保管条件有变化时，应及时测量绝缘电阻,当发现绝缘电阻值明显下降时，应查明原因，采取措施.2.2.3电机定子在起吊和搬运中，受力点位置应符合产品技术文件的规定.定子上专用吊环的螺扣应全都拧紧。转子起吊时,护环、轴颈、小护环、进出水水箱、风扇、集电环、氢冷转子的槽模风斗等不得作为着力点。轴顼应包扎保护，吊绳不得与风扇、集电环、进出水水箱、氢冷转子的槽模风斗等碰触.吊绳与转子的绑扎部位应采用能起保护作用的垫块垫好.2-2.4大型电机定子的运输应考虑就位时的方向。2.3定子和转子的安装2-3.1电机的铁芯,绕组、机座内部应清洁,无尘土、油垢和杂物.2.3.2绕组的绝缘表面应完整,无伤痕和起泡现象.端部境组与绑坏应紫靠垫实，紧固件和绑扎件应完整，无松动，媒母应锁猫.2.3.3铁芯硅钢片应无锈烧、松动、损伤或命属性短接.通风孔和风道应清洁'无杂物阻塞.2.3.4埋入式测温元件的引出线和帽子板应清洁、绝缘,其屏蔽接i应良好.埋设于汇水管水支路处的测温元件应安装牢固，测温元件应完好.2.3.5定子槽接应无裂纹、凸出及松动现象.每根槽模的空响长度符合制造厂工艺规范的要求,端部槽模必须嵌紧?槽摸下采用波纹板时,应按产品要求进行检查.2.3.6进入定子膛内工作,应保持洁净.严禁遗留物件,不得损伤绕里端部和铁芯.2.3.7转子上的紧固件应紧牢，平衡块不得增减或变位，平衡螺丝应使牢.氢内冷转子应按制造厂规定进行通风检查，检查结果应符合制造厂的规定.风叶片应安装牢固，无破损、裂纹及焊口开裂，螺桂应便牢.2.X8穿转子时,应使用专用工具，不得碰伤定子绕组和铁芯.2.3.9凸极式电机的磁极绕组绝缘应完好，磁极应稳固，磁极间掾块和连接线应牢固。2.3.10电机的空气间隙和磁场中心应符合产品的要求。2.3.11安装端盖前，电机内部应无杂物和遗留物，冷却介质及气封通道应通畅。安装后，端盖接合处应紧密.采用端盖轴承的电机,端盖接合面应采用10mm×0.05mm塞尺检套，塞入深度不得超过10mm.2.3.12电机的引线及出线的安装应符合下列要求：1引线及出线的接触面良好、清洁、无油垢，璇!屋不应住*；2引线及出线的连接应使用力矩扳手固，当采用IR质螺栓时，连接后不得构成闭合磁路；3大型发电机的引线及出线连接后，皮做相关试验检查，按制造厂的规定进行绝缘包扎处理。2.3.13励磁用绕组（P棒）的绝检查及引出线的连接应符合产品技术条件的规定，无规定时应与主绕组及主回路要求相同.2.3.14无刷励磁机与电机转子绕组的电气连接应符合产品技术条件的要求.2.4集电环和电剧的安装2.4.1集电环应与轴同心,晃度应符合产品技术条件的挑定,当无规定时,晃度不宜大于0.05mm。集电环表面应光滑,无损伤及油垢.2.4.2接至刷架的电缆，不应使刷架受力，其金属护层不应触及带有绝缘堡的轴承2.4.3电刷架及其横杆应固定，绝缘衬管和绝缘垫应无损伤、无污垢,并应测量其绝缘电阻.2.4.4刷握与集电环表面间隙应符合产品技术要求I当产品无规定时，其间隙可调整为23mm.2.4.5电刷的安装调整应符合下列要求：1同一电机上应使用同一型号、同一制造厂的电刷,2电刷的编织带应连接牢固，接触良好,不得与转动部分或弹簧片相碰触.具有绝缘垫的电刷，绝缘势应完好,3电刷在刷握内应能上下自由移动，电刷与刷握的间隙应符合产品的规定：当无规定时，其间隙可为0.10-0.20mm,4恒压弹簧应完整无机械损伤，型号和压力应符合产品技术条件的规定.同一极上的弹簧压力偏差不宜超过5%；5电刷接触面应与集电环的弧度相吻合，接触面积不应小于单个电刷截面的75%.研磨后,应将炭粉清扫干净I6非恒压的电刷弹簧，压力应符合其产品的规定I当无规定时,应调整到不使电刷冒火的最低压力I同一刷架上每个电刷的压力应均匀17电刷应在集电环的整个表面内工作,不得*近集电环的边缘.2.5Sl冷电机2.5.1氢冷电机引出线的绝缘包扎,一般由制造厂现场实施,并按制造厂标准验收;套管表面应清洁、无损伤和裂纹，
