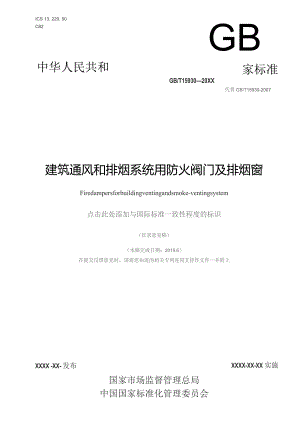

ICS 13. 220. 50C82GB中华人民共和家标准GB/T1593020XX代替GB/T15930-2007建筑通风和排烟系统用防火阀门及排烟窗Firedampersforbuildingventingandsmoke-ventingsystem点击此处添加与国际标准一致性程度的标识（征求意见稿）（本稿完成日期：2019.6）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上XXXX -XX- 发布XXXX-XX-XX实施国家市场监督管理总局中国国家标准化管理委员会目 次前言.1范围12规范性引用文件13术培和定义14.1产品名称代号34.2控制方式分类34.3功能分类34.4外形分类44.5耐火性能分类44.6型号45材料及配件55.1材料及零部件55.2配件66一般要求66.1铭牌标志66.2外观66.3公差67性能要求67.1防火阀和排烟防火阀77.2排烟阀（口）和常闭式送风阀（口）87.3排烟窗98试验方法108.1基本要求118.2般要求118.3性能要求119检验规则229.1出厂检验229.2型式检验222510标志、包装、储运、贮存附录A （资料性附录）常用材料及配件标准2728附录B（规范性附录）防火阀门、排烟窗用温感器温度试验./i刖三本标准第7章、第9章为强制性内容，其余为推荐性内容。本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB15930-2007建筑通风和排烟系统用防火阀门，与GB15930-2007相比，本标准主要变化如下:增加了150。C防火阀的定义、要求及试验方法；一删除了分类及标记中对法兰型式为扁钢和角钢的限定；-修改了分类和型号；增加了有隔热性要求的阀门的分类、性能要求及试验方法：-修改章节编制方法，将一般要求、性能要求各自单独作为一章：一增加了防火阀、 一增加了防火阀、 一修改了防火阀、 -增加了防火阀、 一修改了防火阀、排烟防火阀远程复位要求：排烟防火阀和排烟阀的信号反馈功能要求:排烟防火阀和排烟阀的可靠性要求；排烟防火阀和排烟阀公称尺寸内全开阻力系数要求;排烟防火阀和排烟阀的漏风量要求：一增加了排烟窗的性能耍求及相应试验方法一增加了常闭式送风阀（口）的性能要求及相应试验方法；一增加了附录A（资料性附录）常用材料及配件标准；一增加了附录B（规范性附录）防火阀门、排烟窗用温感器温度试验。本标准由中华人民共和国应急管理部提出并归口。本标准起草单位：应急管理部天津消防研究所、吉林佳利环境机电设备有限公司、浙江省东阳市华东暖通设备有限公司、深圳市缚火龙机电实业有限公司、靖江市八达暖通设备制造有限公司、宁波欧适节能科技有限公司、江苏华东正大空调设备有限公司本标准主要起草人：李希全、胡园、董学京、姚松经、阮涛、曹文红、赵华利、郑巍、王轶杰、白斌、李晓琦、孙旭光、赵洪海、许弼华、沙汉涛、郑春霞、李迎锋本标准所代替标准的历次版本发布情况为：GB1593OT995、GB15931-1995：GB15930-2007»建筑通风和排烟系统用防火阀门及排烟窗1范围本标准规定了防火阀、排烟防火阀、排烟阀、排烟窗、常闭式送风口（阀）等防火及排烟装置的术语和定义、分类、材料及零部件、要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于工业与民用建筑、地下建筑的通风和空气调节系统中设置的防火阀，机械排烟系统中设置的排烟防火阀和排烟阀，自然排烟系统用的排烟窗，以及机械加压送风系统中设置的常闭式送风（阀）I=L2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仅所注日期的版本适用于本文件。凡是不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB191包装储运图示标志（eqv1S0780：1997）GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差（eqv1S02768-1：1989）GB/T2624流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量GB4717-2005火灾报警控制器GB/T5907（所有部分）消防词汇GB/T7106-2008建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T9969工业产品使用说明书总则GB/T9978.1建筑构件耐火试验方法第1部分：通用要求GB/T13306标牌GB/T13348机电产品包装通用技术条件GB/T14436工业产品保证文件总则GB16809-2008防火窗GA1025消防产品消防安全要求JG/T436-2014建筑通风风量调节阀3术语和定义GB/T5907、GB/T9978.1中界定的以及下列术语和定义适用于本文件。防火阀firedamper安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70C时关闭，在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的防烟设备。150°C防火阀150°Cfiredamper安装在公共建筑内厨房排油烟管道与侵向排风管连接的支管处，平时呈开启状态，火灾时当管道内烟气温度达到150时关闭，在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的防烟设备。防火阀一般由阀体、叶片、执行机构和温感器等部件组成。3.3排烟防火阀Combinationfireandsmokedamper安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280时关闭，在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的排烟设备。排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。3.4排烟阀smokedamper安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾或需要排烟时手动和电动打开，起排烟作用的排烟设备；具有装饰效果的排烟阀也可称为排烟口。排烟阀一般由阀体、叶片、执行机构等部件组成。3.5排烟窗naturalventiIator安装在建筑物排烟区域顶部或外墙上，火灾时能手动或在火灾自动报警系统控制下将窗扇打开，使烟和热气以自然通风方式从室内排出的窗体装置。3.6常闭式送风阀ConStantclosedventiIationvalve通常用于安装于楼梯前室，亦可安装在防烟系统管道侧面或风道末端，平时呈关闭状态，火灾时通过电动、手动开启，输出开启信号，手动复位关闭。具有装饰效果的常闭式送风阀也可称为常闭式送风口口3.7启闭装置OPenandclosedevice安装在建筑通风和排烟系统中的防排烟装置（包括防火阀、排烟防火阀、排烟阀、常闭式送风阀、排烟窗等）上，通过手动控制、电动控制或温感器控制等方式的操作，从而实现防排烟装置启闭功能的装置。注：启闭装置的启闭根据其功能要求，可以是一种或儿种控制方式的组合。3.8温感器ThermalreIeasemechanism评估管道中气流温度参数，能在达到其预定值时启动并关闭阀门的系统。注：感温元件可以为易熔片、记忆合金、易碎玻璃球、电子传感器。全开状态阻力系数FUllopenstateresistancecoefficient阀门叶片全开状态下，阀门前后静压差与其对应的动压的比值。4分类4.1产品名称代号建筑通风和防排烟系统用防火阀门及排烟窗按用途分为防火阀、排烟防火阀、排烟阀（口）、排烟窗、常闭式送风阀（口）等五类产品，产品名称及其代号见表1。表1防火阀门及排烟窗产品名称代号产品名称防火阀排烟防火阀排烟阀（）排烟窗常闭式送风阀（口）代号FHFPFHFPYFPYCSFK4.2控制方式分类防火阀门及排烟窗按控制方式分类及代号见表2。表2按防火阀门及排烟窗控制方式分类代号控制方式代号适用产品温感器控制自动关闭W防火阀、排烟防火阀自动开启排烟窗手动控制关闭S防火阀、排烟防火阀开启排烟阀（口）、常闭式送风阀（口）、排烟窗电动控制电控电磁铁关闭De防火阀、排烟防火阀开启排烟阀（口）、常闭式送风阀（口人排烟窗电控电机关闭Dj防火阀、排烟防火阀开启排烟阀（口）、常闭式送风阀（口）、排烟窗电控气动机构关闭Dq防火阀、排烟防火阀升启排烟阀（口）、常闭式送风阀（口）、排烟窗注：以上控制方式均为独立控制阀门及排烟窗关闭或开启。4.3功能分类防火阀门及排烟窗按功能分类及代号见表3。表3按防火阀门及排烟窗功能分类代号功能具有风量调节功能具有远距离复位功能关闭或开启后具有状态位置信号反馈功能代号FYK注：排烟防火阀和排烟阀、排烟窗不要求风量调节功能。4.4外形分类防火阀门按外形分为圆形、矩形，圆形防火阀门常用规格见表4,矩形防火阀门常用规格见表5.对于圆形和矩形防火阀门非常用规格，委托方可根据实际需要尺寸进行检验。表4圆形防火阀门常用规格单位为亳米1201602002503204005006308001000125016002000注1：e为阀门公称直径，注2:阀体厚度学叶片直径.注3：阀门法兰规格应与配套安装的管道相适用。表5矩形防火阀门常用规格单位为亳米WH1201602002503204005006308001000125016002000120160200250320400q500q630q80010001250注1："为阀门公称宽度（叶片水平延伸方向），H为阀门公称高度（驱动装置安装边）.注2：阀体厚度2叶片宽度.注3：阀门法兰规格应与配套安装的管道相适用。4.5耐火性能分类表6防火阀门耐火性能分类代号功能完整性隔热性（如有需求）泄漏量耐火时间防火阀EIS1.50或200排烟防火阀注1：耐火性能分类仅针对防火阀、排烟防火阀。注2：本部分代号在型号的企业自定义部分编制，顺序按照"EISL50"编制。注3：隔热性仅对有需求的阀门，如无需求可行略。注4：1.50代表耐火时间L50h：2.00代表耐火时间2.00h。4.6型号防火门及排烟窗的型号编制方法如下:产品名称代号防
