03 钢平台吊装施工方案.docx

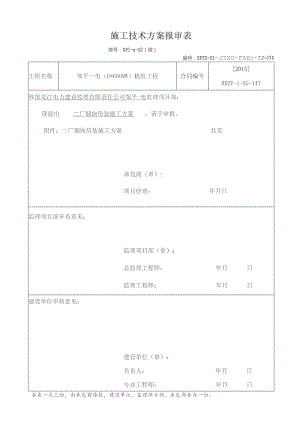

施工技术方案报审表表号：ZP1-O2（增）编号：ZPYD-Ol-JSXG-FABs-TJ-074工程名称邹平一电（6*660MW）机组工程合同编号2015RDZP-1-SG-147致黑龙江电力建设监理有限责任公司邹平-电监理项目部：现提出二厂烟囱吊装施工方案，请予审批。附件：二厂烟囱吊装施工方案共页承包商（章）:项目经理：年月日监理项目部审查意见：监理项目部（章）：总监理工程师：年月日监理工程师：年月日建设单位审核意见：建设单位（章）：负责人：年月日专业工程师：年月日本表一式三份，由承包商填报，建设单位、监理项目部、承包商各存一份。山东魏桥创业集团有限公司邹平一电(6*660三)机组工程二厂烟囱吊装施工方案批准;审核:编制：2016年”月吐日目录一、工程概况1二、编制依据4三、施工计划5四、施工工艺技术8五、施工安全保证、质量保证措施22六、劳动力计划37七、绿色施工措施39一、工程概况1.1危险性较大分部分项工程概况根据危险性较大的分部分项工程安全管理办法建质200987号文规定，240/7.4m烟囱内筒、平台施工属于超过一定规模的危险性较大的分部分项工程范围，因此编制此安全专项重大施工方案。山东邹平一电二厂3X660Mw机组烟囱钢内筒工程位于山东省邹平县境内。本工程烟囱设计使用年限50年，安全等级为一级。240/7.4m钢套筒烟囱外筒标高为+230m,内筒标高为+240m,烟囱外筒壁为钢筋混凝土结构，钢内筒为三筒悬挂式，悬挂于+16Om平台，4#,5#内筒顶标高+240m,底标高+44.31m,6#内筒顶标高+240m,底标高+14.Irru12筒壁内侧各层平台布置及施工编号如下：1#钢平台：为标高+15m止晃平台；2#钢平台：为标高+45.2Im止晃平台；3#钢平台：为标高+80m止晃平台；4#钢平台：为标高+12Om止晃平台；5#钢平台：为标高+160m悬挂平台；6#钢平台：为标高+20Om止晃平台；7#钢平台：为标高+228.67m止晃平台。1.3各层平台主构件统计表（因图纸不全，构件重量仅供吊装参考）1#平台（+15m）序号构件名称型号长度3）数量（根）单重1GLl01BI11400*500*20*3023.70310.572GLl02BH1000*400*14*257.3031.173GLl03BH600*400*10*206.6011+124GL104BH600*400*10*206.4011,085GLlO5BH600*400*10*205.901LOO6GLl06BH450*250*10*203.9020.437GLl07BH6(X)*400*10*206.3021.028GLIo8BH600*400*10*205.8020.859GL109BH450*250*10*206.1020,702#平台(+45.21m)序号构件名称型号长度（m）数量（根）单重1GL201BH1200*500*20*3021.9039.072GL202BH800*400*14*256.803L633GL203BH600*400*10*206.001.014GL204BH450*250*10*203.9020.435GL205BH600*400*10*205.6020.976GL206BH600*400*10*205.3020.957GL207BH600*400*14*253.8020.858GL208BH600*400*14*254.0020.879GL209BH600*400*10*205.0030.853#平台(+80m)序号构件名称型号长度（E）数量（根）单重1GL301BI1800*400*12*2519.2034.602GL3O2BH800*400*14*256.803L633GL3O3BH600*400*10*204,9010.834GL3O4BH450*250*10*202.7020.305GL3O5BH600*400*10*204.6020.776GL3O6BH600*400*10*205.0030514#平台(120m)序号构件名称型号长度S）数量（根）单重1GL401BH800*400*12*2517.4033,962GL402BH800*400*14*256.803L633GL4O3BH600*400+10*204.2010724GL404BH450*250*10*201.8020.205GL405BH600*400*10*203.9020.666GL406BH600*400+10*2059。30.855#平台（+16Om）序号构件名称型号长度（m）数量（根）单重1GL5012500×700×50X5014.50337.002GL5022300X700X50X50746318.003GL503BH600*400*10*202.9010.494GL504BH600*400*10*202.6020.445GL5O5BHl400*500*30*406JQ61976GL5O6BH1400*500*30*407.1034.477GL5O7BH1000*500*20*304.503L736#平台（+200m）序号枸件名称型号长度（明数量（根）单重1GL601BH800+400*12*2513.7033。2GL602BH800*400*14*256.8031.633GL603BH600*400*10*202.8010.474GL604BH600*400*10*202.5020.437#平台（+228.67m）序号构件名称型号长度（m）数量（根）单重CT）1GL701BH1000*400*14*2513.7031582GL702BH1000*400*14*256.8031.783GL703BII600*400*10*202.8030.47止见+f； + 228.670m3#内筒内Ml顶标鸟 240. QOOm10m (8mm÷ 1.2mm).2mm)24m (8mm+1.2mm)1#, 2#内筒10m (8mm* 1.2mm)4m(l2m1.2mm)、24m(8mm+1.2mm)止兄平门 20GoclOmV4m(122 mm)8m(8<nm+1. 2mm)4m (1 2mm 1.2mm)、8m (8mm+1. 2 mm)24. 7m(12mr÷1.2mm)24. 7m(l2mrH . 2mm)止见乎合XXE V 6 3<n 心+1 . 2mm)6. 3m (16mm+1. 2mm)29m(12mm+1.2vn)29m (12mm+1.2mm)外筒项你得* 230. DOOm V8m(8<nm+1. 2mm)止见平f； * 12LoOomy 4<n (12mm1.2vn)、Bm (8mm+1. 2mm)4m(l2mr1.2mm)止冕平自* «0. OOOm36m (8mm+1.2mm)36<n (8mr+1.2mtn)4<n (12m1. 2wn)4m(12mm1.2 mm)30. 79m (8rw+1.2mm)33. 69m (8mm+1. 2mm)Ilr2#内何底标离 45.31< 7止冤平白45.21Om弋4<n(12w1.2vn)29.11m(8mm+1.2mm)止晃平台* 15.000m3h内筒底标,*14.100nV生产负责人闵强二、编制依据2.1业主提供的施工图纸2.2烟囱工程施工及验收规范GB50078-2008;2.3钢结构工程施工质量及验收规范GB50205-2001;2.4建设工程安全生产管理条例；2.5中华人民共和国建筑法；2.6中华人民共和国安全生产法；2.7电力建设安全工作规程(火力发电厂)DL5009.12014;2.8建筑施工高处作业安全技术规范JGJ8O-91;2.9重要用途钢丝绳(GB8918-2006)；三、施工计划3.1施工组织机构选择具有较高管理水平和协调能力的现场技术管理人员和技术水平熟练、综合能力强的施工人员，以最大限度地提高劳动生产率。3.1.1施工组织网络3.1.2施工管理人员名称负责人主要职责生产负贵人闵强负责协调项目施工过程中安全、质量、文明施工等工作。专项技术员陆义祥负责施工图纸资料、施工过程控制，做好工程交工、质量记录。专项安全员夏永春安全防护控制、文明施工。专项质检员陈加东负责质量控制,做好质量控制记录。起重班长张志华负责专业起重,调度起重机具。负责起重安全工作。安装班长高强调度本班组施工作业,开好班前安全会。焊接班长陈方旺调度本班组施工作业,开好班前安全会。综合班长王建调度好架子工、防腐保温等工作，开好班前安全会。3.1.3、劳动力计划表工种按工程施工阶段投入劳动力情况施工准备构件加工平台钢梯安装备注施工负贵人111技术负责人111质量员111检测11安全监护人2电工111起重工222电焊工663安装聊工322防腐55普工565序号名称数量规格、型号2110吨电动葫芦2台22钢卷尺1把50m23焊条烘焙箱1台20kg24焊条保温筒2个25台钻1台Z4026扭矩扳手2把四、施工工艺技术工艺流程：构件制作T除锈防腐T夭梁安装吊篮系统安装一7#、6#平台及钢梯安装T5#悬挂平
