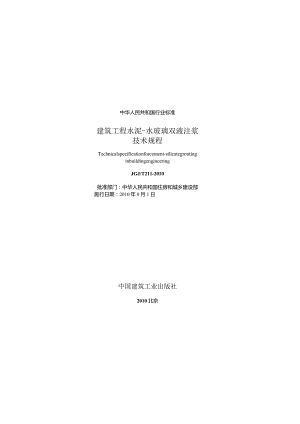

中华人民共和国行业标准建筑工程水泥-水玻璃双液注浆技术规程Technicalspecificationforcement-silicategroutinginbuildingengineeringJGJ/T211-2010批准部门：中华人民共和国住房和城乡建设部施行日期：2010年9月1日中国建筑工业出版社2010北京中华人民共和国住房和城乡建设部公告第541号美于发布行业标准建筑工程水泥-水玻璃双液注浆技术规程的公告现批准建筑工程水泥-水玻璃双液注浆技术规程为行业标准，编号为JGJ/T211-2010,自2010年9月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2010年4月14日前言根据住房和城乡建设部关于印发（2008年工程建设标准规范制订、修订计划（第一批）的通知（建标2008102号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。本规程的主要技术内容是：1.总则:2.术语和符号；3.基本规定；4.原材料；5.浆液的制备；6.施工机具；7.软弱地层注浆加固；8.注浆堵水防渗；9.竣工资料和工程验收；附录A.水泥-水玻璃双液注浆施工及验收表。本规程由住房和城乡建设部负责管理，由湖南省建筑工程集团总公司和湖南省第六工程有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送湖南省建筑工程集团总公司（地址：湖南省长沙市芙蓉南路1段788号，邮政编码：410004）。本规程主编单位：湖南省建筑工程集团总公司湖南省第六工程有限公司本规程参编单位：中南大学煤炭科学研究总院建井研究分院湖南省先进建材与结构工程技术研究中心湖南省建筑施工技术研究所湖南省第三工程有限公司湖南省第四工程有限公司湖南省第五工程有限公司湖南省城建职业技术学院湖南宏禹水利水电岩土工程有限公司湖南核工业岩土工程勘察设计研究院湖南省电力勘测设计院本规程主要起草人员：周海兵刘运武陈浩黄友汉张可能赵波熊君放牛建东孙林高岗荣黄海军贺茉莉莫志柏周玉明方东升郭秋菊朱林戴习东彭琳娜罗银燕肖燎本规程主要审查人员：刘宝琛邝健政杨春来陈火炎韩忠存黄树勋田乃和王贻弥吴平杨承憩余志武朱祖熹.目次1总则12术语和符号22.1术语22.2符号33基本规定54原材料85浆液的制备96施工机具107软弱地层注浆加固117.1一般规定117.2设计117.3施工147.4质量检验168注浆堵水防渗1781-般规定1782设计178.3施工188.4质量检验209竣工资料和工程验收2191竣工资料219.2工程验收22附录A水泥-水玻璃双液注浆施工及验收表23本规程用词说明27引用标准名录28附：条文说明29Contents1GeneralProvisions12TermsandSymbols22.1Terms22.2Symbols33BasicRequirement54RawMaterials85GroutsMixing96GroutEquipments107GroutingReinforcementinSoftorWeakStratum117.1GeneralRequirement-117.2Design117.3Construction147.4QualityControlandTest168GroutPreventfromWaterandAntiseepage178.1GeneralRequirement178.2Design178.3Construction188.4QualityStandardandControl209FinalConstructionDocumentsandAcceptance219.1FinalConstructionDocuments219.2FinalAcceptance22AppendixATableofConstructionandAcceptanceforGroutinginBuildingEngineering23ExplanationofWordingintheSpecification271.istofQuotedStandards28Addition：ExplanationofProvisions291总则.o.为规范建筑工程水泥-水玻璃双液注浆技术要求，做到技术先进、经济合理、安全适用、确保工程质量，制定本规程。l.0.2本规程适用于以水泥-水玻璃（C-S）为注浆浆液，实施软弱地层加固、注浆堵水防渗等建筑工程双液注浆的设计、施工和验收。1.0.3建筑工程水泥-水玻璃双液注浆设计、施工、验收等，除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号21术语2.1.1注浆grouting将配制好的浆液，经专用压送设备将其注入地层，在压力作用下对地层进行充填、渗透、挤密或劈裂，浆液经胶凝或固化后，达到加固地层和防渗堵漏等目的的一种施工工艺。2.1.2水泥-水玻璃双液注浆cement-silicategrout以水泥、水玻璃为主剂（必要时加入添加剂），将两者按一定比例分别泵送混合后注入地层的注浆过程C2.1.3浆液密度groutsdensity单位体积浆液中注浆材料的质量与体积的比值。2.1.4浆液浓度groutsconcentration溶质质量与浆液质量的比值。水泥浆采用水灰比（W/C）表示，水玻璃浓度采用波美度（0Be）表示。2.1.5凝胶时间settingtime浆液从全部成分混合时起至不能流动为止所需要的时间。2.1.6固结体强度strengthofconsolidationbody浆液在试验室条件下配制的样品，经标准强度试验测得的强度值。强度试验包括单轴抗压强度、抗折（或抗剪）强度和抗拉强度试验。2.1.7软弱地层softsoilstratumorweakstratum岩土力学指标、渗透性等达不到设计和施工的要求，需进行加固的地层。2.1.8渗透注浆permeationgrouting在压力作用下，浆液通过渗透填充土的孔隙和岩石的裂隙，排挤出孔隙和裂隙中的水和气体，而基本上不改变土和岩石的结构和体积的一种注浆方式。2.JL9劈裂注浆splittinggrouting在压力作用下，浆液克服地层的初始应力和抗拉强度，引起岩石和土体结构的破坏和扰动，使其沿垂直于小主应力的平面劈裂，或使地层中原有的裂隙或孔隙胀开，并使浆液充填裂隙或孔隙的一种注浆方式。2.2符号Cc土的压缩指数；d-注浆管直径；庵-土颗粒相对密度（比重）;e-土体的孔隙比；也初始孔隙比；%一注浆后的孔隙比；f加压系数3五一-地面至注浆段的深度:H地基覆盖层厚度:A渗透系数；I-注浆管长；1.-须加固段长度；仇一压缩临塑荷载；A-容许注浆压力；力I地下水压力；R浆液扩散半径；V浆液流速；W）夭然含水量；WP土的理限含水量；-有效注浆系数；S-损失系数；y土的重度；/1一一浆液重度；V不完全充填系数；-沿程阻力系数；A与地层性质有关的系数;5-土的抗拉强度。3基本规定30l水泥-水玻璃双液注浆前，应分析工程场地的岩土工程勘察、上部结构和基础设计及施工等资料，调查邻近建(构)筑物基础、地下工程和管线分布等施工场地的环境情况，并宜取得结构或基础隐患的评价分析报告。3.0.2对岩土的分类应符合现行国家标准岩土工程勘察规范GB50021和土的工程分类标准GB50145的规定。采用水泥-水玻璃双液注浆设计和施工时，应取得岩土层的颗粒级配、含水量、密度、孔隙比、渗透性、强度、压缩性、承载力等指标。当无试验或经验指标时，土的孔隙比和渗透系数可按表3.0.2取值。表3.0.2土的孔隙比和潘透系数土类天然含水乐9)(%)孔隙比。渗透系数4(mm/s)填土O.71.0淤泥>1.5淤泥质土1.01.5黏土2629O.70.8<1.2×10530-34O.80.934400.9-1.0粉质黏土1922O.41.01.2×1055.OXlO-42325O.60.726290.70.830340.80.93440O.91.0续表3.0.2土类天然含水量UM(%)孔隙比e渗透系数A(mm/s)粉土15180.40.55.0×104*-5.0×IO-319220.5-0.623250.60.7粉砂】5180.50.650X1071.2Xl()T】9220.60.723250.70.8细砂15180.40.51.2X1OT5.OX10-219220.5-0.623250607中砂15180.40.55.OX10-22.4X10-19220.50.623250.60.7粗砂15180.4-0.52.4X1OT0.619220.50.623250.6-0.7砾砂0.41.00.6L8卵石0.350.91>1.3×10-,3.0.3水泥-水玻璃双液注浆施工前，应通过试聆性施工确定钻孔工艺、浆液配合比、注浆方法和工艺，并应符合下列规定：1水泥-水玻璃双液注浆试验孔的布置应选取具有代表性的地段C当地质条件复杂时，对不同水文地质和工程地质特征的地段，均宜设置试验孔。2注浆试验孔深度应大于设计孔深LOm,全孔取芯.并应详细记录地层分层情况和地层特性。3试验时，双液注浆应采用孔口封闭、自下而上的上行式孔内阻塞注浆；当注浆地层深度较深、地质条件复杂时，可采取自上而下的下行式注浆。注浆时，应由低压、较大注入量开始,至终压、较小注入量结束，且注浆终压应不小于设计压力。4当在软弱地层进行水泥-水玻璃双液注浆加固试验时，宜采用标准贯入进行检验。当在土层中进行堵水防渗注浆试验时，宜采用钻孔取芯结合注水试验进行检验；当在岩层中进行堵水防渗注浆试验时，宜采用钻孔取芯结合压水试验进行检聆。5应及时整理、分析试验资料，优化工艺参数，确定不同水文地质特征地段的注浆材料、配合比、施工工艺等。3.0.4在炎热季节进行水泥-水破璃双液注浆施工时.应采取防晒和降温措施；在寒冷季节进行水泥-水玻璃双液注浆时施工时，机房和注浆管路应采取防冻措施。4原材料4.0.1水泥-水玻璃浆液应采用普通硅酸盐水泥配制。普通硅酸盐水泥的性能应符合现行国家标准通用硅酸盐水泥GB175的规定。4.0.2配制水泥-水玻璃浆液所采用的水玻璃模数应在2.43.2之间，其浓度不应小于40。氏。4.
