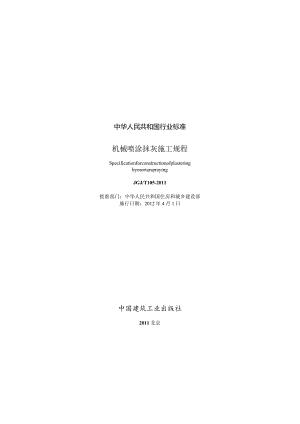

中华人民共和国行业标准机械喷涂抹灰施工规程SpecificationforconstructionofplasteringbymortarsprayingJGJ/T105-2011批准部门：中华人民共和国住房和城乡建设部施行日期：2012年4月1日中国建筑工业出版社2011北京中华人民共和国住房和城乡建设部公告第1132号关于发布行业标准机械喷涂抹灰施工规程的公告现批准机械喷涂抹灰施工规程为行业标准，编号为JGJ/T105-2011,自2012年4月1日起实施。原行业标准机械喷涂抹灰施工规程JGJ/T105-96同时废止。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2011年8月29日刖百根据住房和城乡建设部关于印发"2008年工程建设、标准规范制订、修订计划（第一批）"的通知（建标2008102号）的要求，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规程。本规程的主要技术内容是：1总则；2术语和符号；3机械设备；4喷涂施工；5质量要求与检验；6冬期施工j7施工安全与环境保护。本次修订的主要内容是：1新增术语和符号章节；2新增喷涂效率和喷涂系统压力计算公式；3新增环境保护相关条文:4提出了机喷用砂浆性能指标要求；5在章节结构上，根据施工流程，将原已完工程与设施的防护、砂浆制备和喷涂工艺三章合并为一章:6对原机械设备章节进行了全文修改，删去了原2.3"设备维修与保养"一节，而将其中密切关联的内容融入施工要求中，原2.4节"管道"根据内容关联性，分别并入新的"设备选配"和"设备安装"节中:7调整了喷涂施工技术要求，使之适应当前的喷涂技术和设备；8取消原“已完工程与设施的防护”章节，将其关键内容并入相关条文；9删除了原规程中关于灰浆联合机等不必要附录。本规程由住房和城乡建设部负货管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议请寄送中国建筑科学研究院（地址：北京市北三环东路30号:邮政编码：100013）本规程主编单位：中国建筑科学研究院华丰建设股份有限公司本规程参编单位：天津三建建筑工程有限公司河北建设集团有限公司中建六局二公司中国水利水电第九工程局有限公司武汉理工大学建研建材有限公司廊坊凯博建设机械科技有限公司衡水润丰建筑安装工程有限责任公司本规程主要起草人员：张声军张从东张志新范良义贺国利李定忠马保国张秀芳孟晓东王平常纯纲本规程主要审查人员：唐明贤王瑞堂龚剑何穆邵凯平卓新李海波吴月华王桂玲陈天民何云军秦兆文胡裕新王骁敏目次1总则12术语和符号22.1术语22.2符号33机械设备:43.1设备选配43.2设备安装64喷涂施工74.1一般规定:74.2施工准备74.3砂浆制备74.4泵送84.5喷涂94.6喷后处理105质量要求与检验115.1质量要求115.2检查验收116冬期施工136.1一般规定136.2材料136.3机械设备136.4施工137施工安全与环境保护157.1一般规定157.2喷涂作业157.3机械操作16附录A输浆管内径17附录B喷射距离和射射角18本规程用词说明19引用标准名录20附：条文说明21Contents1GeneralProvisions12TermsandSymbols.22.1Terms22.2Symbols33MechanicalEquipment43.1EquipmentSelection43.2EquipmentInstallation.*.«.*.54SprayingOperation74.1GeneralRequirements74.2OperationPreparation*74.3MortarSupplying74.4MortarPumping84.5MortarSpraying94.6DisposalsafterSpraying105QualityCheckingandInspection115.1QualityRequirements115.2CheckingandInspection116WintertimeConstruction136.1GeneralRequirements136.2Materials136.3MechanicalEtjuipment136.4Operation137SafetyandEnvironmentProtection157.1GeneralRequirements157.2SprayingOj>eration157.3McclianicalOperation16AppendixADiameterofMortarHose17AppendixBSprayingDistanceandAngle18ExplanationofWordinginThisSpecification191.istofQuotedStandards20Addition：ExplanationofProvisions211总、则.o.为规范机械喷涂抹灰的应用,.做到技术先进、经济合理、安全适用、质量可靠，制定本规程。1.0.2木规程适用于建筑工程墙柱面、顶棚、屋面、楼地面以及一般构筑物表面的机械喷涂抹灰施工。1.03机械喷涂抹灰施工除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号21术语2.1.1机械喷涂抹灰plasteringbymortarspraying采用泵送方法将砂浆拌合物沿管道输送至喷抢出口端，再利用压缩空气将砂浆喷涂至作业面上的抹灰工艺C2.1.2机械喷涂工艺周期workingperiodofmortarspraying从原材料投料完毕时起，直到砂浆从喷枪喷射出来为止的时间间隔.一般包括搅拌、运输、过滤、泵送、喷射等环节。2.1.3管道组件hoseassembly由气管、输浆管及相应的管接头构成的组件。2.1.4喷射距离sprayingdistance唤嘴出口与作业面之间的距离。2.1.5喷射角sprayingangle喷嘴中心线与作业面之间的夹角。2*1.6出机温度mortartemperaturewhendischargingfrommixer砂浆搅拌完成并从搅拌机中全部卸出时的砂浆拌合物平均温度。2.1.7预拌砂浆ready-mixedmortar专业生产厂生产的湿拌砂浆或干混砂浆。2.1.8湿拌砂浆wet-mixedmortar水泥、细骨料、矿物掺合料、外加剂和水以及根据性能确定的其他组分，按一定比例，在搅拌站经计量、拌制后，运至使用地点，并在规定时间内使用完毕的拌合物。2.1.9干混砂浆dry-mixedmortar水泥、干燥骨料或粉料、添加剂以及根据性能确定的其他组分，按-定比例，在专业生产厂经计量、混合而成的混合物，它需耍在使用地点按规定比例加水或配套组分拌合使用。2.1.10现场拌制砂浆mortarmixedatworksite在施_L现场对各种原材料进行配料、计量和搅拌而生产的可直接使用的砂浆拌合物。2.2符号6-作业面平均喷涂厚度；垂直输送高度；Km-；压力波动系数；1.输浆管累计长度；Nc管道快速接头套数:Nv-弯头个数；PC-砂浆输送泵的额定工作压力；Q喷涂泵理论流量:Sh-平均喷涂效率；?A材料利用率；一喷涂泵容积效率；我一一作业率平均系数；P泵头及喷枪压力损失；-砂浆拌合物重度。3机械设备3.1,设备选配3.1.1喷涂设备的选择应根据施工要求确定，其产品质量应符合本规程及国家现行相关产品标准的规定C3.1.2喷涂设备构成的系统应具备砂浆过滤、砂浆输送、空气压缩等功能，并应配备适宜的吸浆料斗、管道组件和喷枪；当抹灰材料为干混砂浆或现场拌制砂浆时喷涂施工设备还应具备砂浆搅拌功能。313现场使用的砂浆搅拌机宜选用强制式砂浆搅抨机，并宜加盖防尘装置，其生产率应满足喷涂量的需求。3.1.4砂浆供料系统应设有过滤装置，以对砂浆原材料或砂浆拌合物进行过渡，过滤网筛孔边长不应大于475mm，并应分技术措施防止杂物再次混入过滤后的砂浆原材料或拌合物内。3.1.5吸浆料斗应具备砂浆搅拌功能。3.1.6砂浆输送泵的额定T.作压力应满足下式规定：PvK,0.015L÷l+0IN,+0JN<+AP)(3.1.6)式中：P,-砂浆输送泵的额定工作压力(MPa)；Km-压力波动系数活塞式可取L4挤压式可取1.2.螺杆式与气动式可取LOl1.输浆管累计长度(m)j砂浆拌合物重度，M取0.02(×106Nm3)l人一一垂直输送高度(m)；M-管道快速接头套数，尚未确定详细布置方案时，可按L/10圆整估算；M弯头个数；P一一泵头及喷枪压力损失(MPa),一般活塞式可取0.6MPa,螺杆式、挤压式及气动式可取O.5MPa。3.1.7砂浆输送泵宜配备手动卸料装置或具备反泵功能，并应具备安全保护功能，在输送系统超压时，设备应能自动卸料减压或自动停机。3.1.8空气压缩机的额定排气压力不宜小于O.7MPa,其排量不宜小于300Lmino3.1.9管道组件应符合下列规定：1气管内径不宜小于8mm,其额定工作压力与空气压缩机额定排气压力之比值不应小于2；2输浆管应耐压耐磨，其额定工作压力与砂浆输送泵额定工作压力之比值不应小于2；3输浆管内径应根据流量和喷涂材料颗粒最大粒径确定，宜按本规程附录A选取；4输浆管接头应采用自锁快速接头，快速接头内孔与管道内孔应过渡平滑63.1.10应根据装饰要求、喷涂流量和材料颗粒度选择喷枪及相匹配的喷嘴类型和口径，喷嘴口径宜为IOmm20mm,喷枪上应设置空气流量调节阀。3.1.11远距离输送砂浆或高处喷涂作业时，应配备通信联络设备。3.1.12喷涂系统的平均喷涂效率，可根据砂浆输送泵流量、容积效率、作业率及材料利用率等因索按下式估算：Sh=也（3.1.12）式中：Sh平均喷涂效率（?/h）,Q一喷涂泵理论流量，可采用产品的标定流量（m3/h）；b作业面平均喷涂厚度（mm）；小一一喷涂泵容积效率，应根据泵结构、泵送压力和材料流动性确定，活塞式结构可取0.70.9,螺杆式及挤压式结构可取0.60.8,气动式结构可取0.95；N-作业率平均系数.根据泵送过程中的设备准备、清洗、设备移位、故障处理、临时停机等非作业时间的情况确定，可取070.8；%-材料利用率，根据泵送喷涂过程中材料落地灰、粘附以及泵、管道中残田砂浆的情况确定，可取0.90098o3.2设备安装3.2.1设备的布置应根据施工总平面图确定，应使原材料供应距离和砂浆拌合物输送距离最短，减少设备的移动次数。3.2.2安装砂浆搅拌机和输送泵的场地应坚实平整，并宜为水泥地面。泵体应固定
