DBJ41T159-2016 装配式住宅建筑设备技术规程.docx

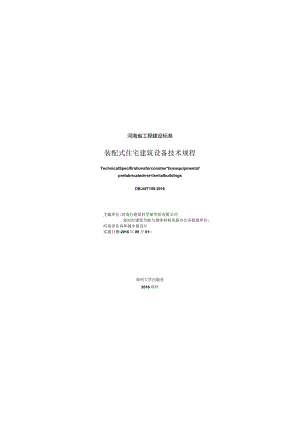

河南省工程建设标准装配式住宅建筑设备技术规程TechnicalSpecifiralionsforconstn*tionequipmentofprefabricatedrrsi<lenlialbuildingsDBJ4IT159-2016主编单位:河南行建筑科学研究院有限公司郑州市建筑节能与墙体材料革新办公室批准单位:河南省住房和城乡建设厅实施日期:2016年09月01郑州大学出版社2016郑州河南省住房和城乡建设厅文件豫建设标（201637号河南省住房和城乡建设厅关于发布河南省工程建设标准装配式住宅建筑设备技术规程的通知各省辖市、省宜管县（市）住房和城乡建设局（委）.郑州航空港经济综合实验区市政建设环保局,各有关单位：由河南省建筑科学研究院有限公司、郑州市建筑节能与堵体材料革新办公室主编的装配式住宅建筑设备技术规程已通过评审.现批准为我省工程建设地方标准.编号为DBJ41/T159-2016.自2016年9月1日起在我省施行。此标准由河南省住房和城乡建设厅负货管理.技术解释由河南省建筑科学研究院有限公司、郑州市建筑节能与墙体材料革新办公室负责。河南省住房和城乡建设厅2016年6月13日前言根据关于印发2015年度河南省工程建设标准制订修订计划的通知（豫建设标2OI525号）的要求.河南省建筑科学研究院有限公司、郑州市建筑节能与墙体材料革新办公室等单位经广泛调行研究.在参考国内外装配式住宅设备的设计与相关技术的基础上.总结、借鉴、吸纳了国内装配式住宅设备的实施经验及成果.通过反复讨论、修改和完善.制订本规程。本规程共6章.主要内容:总则、术语、基本规定、设计J和验收。本规程由河南省住房和城乡建设厅负责管理.由河南省建筑科学研究院有限公司负责具体技术内容的解释。在执行时如需修改和补充.清将意见寄送河南省建筑科学研究院有限公司（地址：郑州市金水区丰乐路4号;邮编:4553）。主编单位河南省建筑科学研究院有限公司郑州市建筑节能与墙体材料革新办公室参编单位河南省绿建科技与产业化发展中心郑州大学综合设计研究院有限公司信阳市住房和城乡建设局驻马店市建设工程质量监督站河南正阳建设工程有限公司编制人员郝文王春喜门茂琛张家兵楚景初陈长伟樊璐赵德伟闫正和赵联想高建红刘志伟秦建明邱建文史民杰周故E建华赵延增上海刚白Mi刘建马HH周静员秀梅潘玉勤审查人员龚毅胡伦坚郑丹枫范运泽黄建设王富春林年弊目次1总则设 44444 施 555 4 52术语23基本规定4计51一般规定52室内给水排水设计53供暖、通风与空调设计74电气与智能化工程设计85防雷与接地设计9工111一般燃定Il2室内给水排水工程施匚123供暖、通风及空调工程能工145.4电气与智能化工程施匚165.5防雷与接地工程施工186验收20本规程用词说明21引用标准名录22附:条文说明231总则1.0.1为促进河南省建筑产业现代化发展.提升河南省建筑产业现代化综合水平.确保工程质量.做到技术先进、安全适用、经济合理、节能环保.制定本规程。1.0.2本规程适用于河南省装配式混凝土结构住宅的给水排水、暖通及电气等专业设计、施r与验收。1.0.3装配式住宅建筑设备令业的设计、施工与整收.除执行本规程外.尚应符合国家和河南省现行有关标准的规定。2术语2.0.1装配式住宅prefal>ri<*ate<lresidentialBuiIdingH指住宅的部分或全部构件在工厂预制.现场通过切拳的连接方式组装而建成的住宅。2.0.2部品COmPonent经工业化生产和现场组装的具有独立功能的建筑产品。2.0.3供暖分（集）水器IwatiiiggmaiyMUpftlyOr*tuwalernuif<>l<l用于连接集中供暖系统供水管（回水管）的配水装置。2.0.4给水分水器supplymanilbl<集中控制多支路供水的管道附件。2.0.5排水集水器drainagemanifold集中收集多支路排水的管道附件。2.0.6人（进）户管inletpipr住宅内生活给水管道进入住户至水表的管段。2.0.7接户管inter-l>uil（lingpiM*布置在建筑物周用.直接与建筑物引入管和排出管相接的给水排水管道。2.0.8同层排水sam<*-11oordrain排水横支管布置在排水层或窿外.器具排水管不穿越楼层的排水方式。2.0.9建筑信息模型buildinginformalionmolding是以建筑r程项目的各项相关信息数据作为模蟹的基础.建立建筑模型.通过数字信息仿真模拟建筑物所具有的我实信息.具有可视化、协调性、模拟性、优化性和可出图性五大特点，简称BlMe2.O.IO防雷转接导体lightningconnectionconductor采用工业化构造柱内主筋作防雷引下线.两段柱体连接所用的套筒和钢筋不具有电气贝通性.而用钢筋或扁钢实现柱头两端套筒与钢筋跨接的导体。3基本规定3.0.1装配式住宅建设过程中.应协调建设、设计、制作、运输、施工等各方的关系.并应加强建筑、结构、设备等专业之间的配合。3.0.2装配式住宅宜采用BlM技术.绘制建筑设备各专业综合布管（线）图。3.0.3管材、管件、部品、卫生器R和器材应使用经国家有关质量检测部门检测合格的产品。3.0.4芸配式住宅应合理利用能源.宜结合当地能源条件.采用常规能源与可再生能源结合的供能方式。3.0.5装配式住宅应满足设备系统功能有效、运行安全、维修方便等基本要求.并应为相关设备演留合理的安装位置和维修空间。4设计4.I一般规定41.1装配式住宅设备专业设计应根据建筑的结构形式.合理选择设备设施和布线（管）方式。4.1.2设备管线的设计应相对集中、布置紧凑、合理使用空间。4.1.3装配式住宅建筑节能设计应符合河南省居住建筑节能设计标准（寒冷地IX）DBJ4"062和河南省居住建筑节能设计标准（夏热冬冷地区"DBJ4I/071的妻求。4.1.4下列设施不应设置在套内，应设置在共用空间内：1给水总立管、雨水立管、消防立管、供暖空调供回水总立管,以及电气、智能化干线（管），不应布置在套内.设置在开敞式阳台的雨水立件除外；2公共功能的阀门电气设备和用于总体调节和检修的部件（户外排水立管检修口除外），应设在共用部位；3供暖管沟和电缆沟的检壹孔。41.5管道（管线）穿越楼板、墙体、管道井井壁时.孔洞周边应采取必要的密封隔声、防水及防火措施。4.1.6灭火设施的设置应符合国家标准建筑设计防火规池CB50016的要求。4.1.7管道外壁应按照相关标准要求进行管道颜色标识。4.2室内给水排水设计4.2.1室内给水排水管道应与结构本体分离.并宜在部品内设置完成。4.2.2室内给水系统设计应符合下列规定：1住宅给水系统由套外管线、套内分水器、套内管线、套内用水部品组成。2给水系统的给水立管与部品水平管道的接口宜设置内螺纹活接连接；3部品内应设置给水分水器.分水器与用水器R的管道应一对一连接管道中间不得出现接口；4分水器管径规格由设计确定.住宅生活给水分水器主管径宜为25nun.分支接"管外径宜为20mm.外螺纹接口不宜少于4个；5中水供水系统必须独立设置严禁与生活给水管道连接。4.2.3室内排水系统设计应符合下列规定：1排水系统应采用生活排水和雨水分流制排水；2住宅生活排水系统由排水立管、套内集水器、套内管件、套内用水器组成；3生活排水应采用伸顶通气管的排水系统或特殊单立管排水系统；4排水立管应设置在管道竖井内.同时应设置方便检修的装置：5排水集水器管径规格由计算确定。住宅生活排水集水器管径宜为1mm.直接与大便器排水管接口宜为100mm.JE他分支接口管径宜为50mm.接口不宜少于4个；6排水立管应以管件相连接.不宜有中间非管件接口；7排水立管应设置检壹口.排水横支管宜设置清通装置；8必要时应设置环形通气管.与通气立管连接；9尉房和卫生间的排水立管应分别设置.排水管道不得穿越卧室.且不宜靠近与卧室相邻的内墙；10卫生间写需经常从地面排水的房间,应设置地漏；11住宅套内应按洗衣机位置设置洗衣机排水专用地漏或排水存水弯.箕排水管不得接入雨水管道；12空调冷凝水应采用管道有组织地排水.排水管不得接人室内生活排水管道。4.2.4建筑物内排出管最小管径不得小于50mm.大便器排水件最小管径不得小于!mm04.2.5整体卫浴间排水管接口管径宜为IoOmm。4.2.6卫生间宜优先采用同层排水。套内排水管道应同层敷设，器具排水啜管不得穿越楼板进人另一套内.同层排水的卫生间等易溅水的部位的地坪应有可靠的防海漏措施。4.2.7给水排水设备的设置和管道敷设应满足建筑装饰和装修的要求。4.2.8消防给水设计应符合国家标准消防给水及消火拴系统技术挑范CB50974的要求。4.3供暖、通风与空调设计4.3.1卧室、起居室应预留设置空调设施的位置和条件。4.3.2设有外窗的卫生间.当采用整体式卫浴或采用同层排水架空地板时.宜采用散热器供暖。4.3.3室内供暖系统优先采用低温热水地面辐射供暖系统。4.3.4低温热水地面辐射供暖系统应符合下列规定：1当采用分环路控制时应在分水器或集水器的各个分支管上分别设置自动控制阀.控制房间的室内空气温度。当采用总体控制时应在分水器的总管上设置自动控制阀.控制房间的室内空气温度。2分、集水器宜设置在便于维修管理的位置。4.3.5设置供暖系统供、回水主立管的专用管道井应预留进户用供暖水管的孔洞或预埋套管。4.3.6散热器的挂件或可连接挂件的项埋件应预埋在实体墙上。74.3.7户内供暖管道应做保温处理后敷设在装配式住宅的地板沟槽内。空调水平管道宜布置在本层顶板下或梁下。4.3.8卧室、起居室的外墙应假埋空调器凝水竹排出的套管。4.3.9供暖系统的供、回水主立管和热计量表及分户控制阀门等部件应设置在户外公共区域的管道井内。4.3.10集中空调系统应预留凤管或空调管道穿堵的孔洞。4.4电气与智能化工程设计44.1装配式住宅的电气设计应做到电气系统安全可靠、节能环保、设备布置整体美观及维护管理方便。4.4.2电气与智能化管线埋设宜与装配式结构主体分离.竖向管线宜集中设置在建筑公共区域的管井内。必须穿越装配式结构主体时.应预留孔洞或保护管。4.4.3电表箱应挂装于首层或其他楼层电气竖井或公共部位的实体墙上.在竖井内安装时.底边即地不宜小于05m；在公共部位安装时.底边距地不宜小于LIm。4.4.4多层住宅表箱宜集中安装在12层的楼道间内。高层住宅宜每46层装设一个集中表箱.电表箱内安袋的电度表数量不宜超过16位。单栋别累用电,应采用单户表箱。&箱应安装在室外.并设有防雨和防阳光宜射计赫表计等防护措施。4.4.5分户配电箱应选择暗装箱体.宜安装于进户处实体墙上.底边标高距地坪.6m,并用工业化内隔墙板封闭。4.4.6电4播座宜安装在可装配的实体墙匕不宜在工业化内隔墙板上开孔暗装和剔槽敷设管路。4.47配电干线穿结构实体墙由室外进入室内时.应在进线处结构实体墙上预埋防水套管。4.4.8户内的电气与智能化线路采用Bl-I级难燃电缆时，在保证电气安全的
