016弃渣场施工技术交底.docx

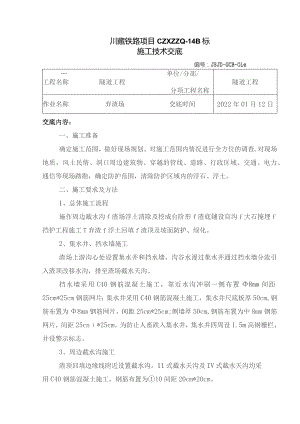

川藏铁路项目CZXZZQ-14B标施工技术交底编号：JSJD-GCB-Oie单位/分部/工程名称隧道工程分项工程名称隧道工程作业名称弃渣场交底时间2022年01月12日交底内容：一、施工准备确定施工范围，做好现场规划。对施工范围内情况进行全方位的调查,对现场地质、风土民情、洞口周边建筑物、穿越的管线、道路、行政区域、交通、电力、通信等现场踏勘，确定防护范围，清除防护区域内的浮石、浮土。二、施工要求及方法1、总体施工流程施作周边截水沟f渣场浮土清除及挖成台阶形f渣底铺设盲沟f大石掩埋f挡护工程施工T弃渣f浮土回填f渣顶及坡面防护、绿化。2、集水井、挡水墙施工渣场上游沟心处设置集水井和挡水墙，沟谷水漫过集水井通过挡水墙分流引入渣顶改移水沟，排至渣场截水天沟。挡水墙采用C40钢筋混凝土施工，靠近水沟冲刷一侧布置8mm间距25cm*25cm钢筋网片；集水井采用C40钢筋混凝土施工，集水井尺底板厚50cm,钢筋布置为8mm钢筋网片，间距25cm*25cm;侧墙厚50cm,钢筋布置为中8mm钢筋网片，间距25cn*25cm。为防止人畜跌入集水井，集水井四周设1.5m高钢栅栏，并设警示标志。3、周边截水沟施工渣顶回填边缘线附近设置截水沟。11式截水天沟及IV式截水天沟均采用C40钢筋混凝土施工，钢筋布置为10间距20cm*20cm。4、渣场浮土清除及挖成台阶施工渣场内地表浮土进行剥离并集中堆放，弃渣完毕后，对弃渣场顶面进行平整并开展表土回填工作，按水保要求开展生态恢复。但弃渣场地地面坡度陡于1:5时，为防止弃渣滑移，应先按照规定将原地面挖成台阶状。表土、草皮剥离及存放：为了保存原生植物群落的土壤种子库和土壤养分、有机质，在工程正式开工前，需保存施工区表层土壤。本次对区域内的弃渣场利离表土厚度20cm,对原生草甸资源较好的渣场剥离30Cm厚的草皮，具体剥离厚度需参考现场实际情，兄去进行剥离。为了降低工程对原有地表土土壤及植被造成扰动损坏，尽可能最大量的保存和利用原有草甸植被。先将地表土壤及草皮采用人工或机械的方法完整铲切后存放，在切时将高原草甸连根起切下来，注意主根的完整性,草皮面积较小的铲为40cm×40cm的块状，较大且质量上乘的可以大面积产下作为草皮卷(100cmnX40cm)供工道路边坡生态恢复使用。剥离表土、草皮后选择集中放于弃渣场用地界范围内不影响施工安全和原生植被较差处的角落作为表土临时堆放场。剥离草皮后应减少保存时间，将草皮铲出后，经过踩压浇水，使草皮与土壤紧密接触。草皮存放期间需安排专人进行养护、管理,应采取适当措施防止人员踩踏、车辆碾压、牛羊啃食等。注意洒水保持草皮湿度,还应根据草皮的长势适当施肥。另外，夏季光照强,需用遮阳网遮盖存放的草皮,防止被晒死；冬季气候寒冷,需用透明塑料布遮盖,预防霜冻。表土堆放场采用可降解编织袋装土作为边坡临时拦挡、土工布作为临时苫盖，并设置临时排水等措施；土袋挡护高度为LOn1,宽为1m,边坡采用1：2。表土层土壤收集操作结束后对临时堆放区采取撒播草籽等植物进行前期绿化防护，并覆盖密目网临时覆盖，防止雨水冲刷。收集的表土层土壤可作为生态恢复的种植土壤。5、渣底铺设盲沟为避免渣场底部积水，于渣场底部低洼处设碎石盲沟，纵向盲沟每隔20m设一道，横向盲沟每隔25m设置一道，为使渣场底部排水顺畅，沟谷两侧山坡水经由横向碎石盲沟倾斜45。汇入沟底纵向碎石盲沟。盲沟尺寸：40CmX30cm（宽X高）。沟内设中200双壁打孔波纹管，外裹无纺布，采用大卵石堆积防护，上铺碎石厚IOCm。碎石盲沟端头外裹无纺布并采用砂卵石反滤，以免端头处淤积封堵，影响排水。碎石盲沟施工前应先将渣场地面清理平整，待碎石盲沟施工完毕方可弃渣。渣场底部通过碎石盲沟，将底部水引至挡渣墙，再由挡渣墙泄水孔排出墙外。6、挡护工程施工弃渣坡脚设置“桩间挡墙”挡渣结构，挡墙按"川藏隧参24-02"图表一（长期降雨工况）施作。7、弃渣本次生态恢复采用动态恢复，表土应减少保存时间，弃渣场自下而上的弃渣，形成了一级平台后就利用剥离的表土进行表土覆盖后及时进行生态恢复，不再等到弃渣完成再恢复。为保证挡渣墙的稳定及防止墙后的积水，弃渣时墙后宜用大块径弃渣堆填，挡渣墙后平台范围内弃渣应分层进行填筑，分层厚度不大于1m,并碾压密实。弃渣应错台堆弃，高度每8m留一个平台，平台宽度不小于5m。在渣场顶面设纵向2队横向现的排水坡。渣场坡面平台设纵向现的排水坡，横向设03%排水坡；渣场坡面平台坡脚设置截水沟，沟底坡度不小于0.3肌将坡面及平台水引至渣场周边截水沟，平台截水沟断面见下图。8、消能池施工截水沟端头设置消能池及地表铺砌，避免集中水流对地表的冲刷。9、浮土回填采用动态恢复模式，自下而上、弃渣完毕进行场地平整并刷坡，场地平整后优先使用剥离存放的表土，对渣顶和边坡铺设土工膜后回覆表土20cm10、渣顶及坡面防护、绿化渣顶及边坡采用灌草或草进行恢复。直接采用剥离后的草皮回铺于渣场创面，若无草甸资源，可直接采用撒播混合草籽。采用灌草恢复的渣场,渣顶及边坡栽植小灌木后，补撒草籽，灌木株距行距均为2m,呈品字形栽植。本次苗木栽植考虑20%苗木补植率。为了对混凝土挡墙处景观进行恢复，保证生态景观的一致性，在挡墙底部种植藤本植物甘青铁线莲。施工后立即取水进行灌溉，保持坡面表层23cm土壤湿润直至种子发芽。三、水土保持措施1、表土保护严格参照相关文件及设计图纸要求进行草皮剥离、表土清理保护、树木移植等事宜，具体措施严格按项目部关于水土保持工程的施工技术交底执行。2、植被保护措施弃渣场生态恢复采用动态恢复，表土应减少保存时间，弃渣场自下而上的弃渣，形成了一级平台后就利用剥离的表土进行表土覆盖后及时进行生态恢复，不再等到弃渣完成再恢复。为利于植被恢复，且满足弃渣场恢复的植被群落构建模式的需求，对场地进行表土回覆，回覆表土厚度20cm。剥离的表土应全部回填于该弃渣场.边坡采用喷播植草进行植被恢复，渣顶采用撒播混合草籽。混合草籽采用40%早熟禾+15%白三叶+15%黑麦草+30%燕麦。所采用的草籽应品种准确、纯正、无病虫害。需掌握其品种、品系、产地、生产单位、采收年份、纯净度及发芽率，种子不得有病虫害，自外地引进的种子应有检疫合格证。草本种子及草花种子的发芽率不应低于80%,纯净度不应低于95%。撒播时应将草籽混合均匀，进行人工撤播。撒播质量要求种子分布均匀，播后适度压实，及时浇水并采用无纺布进行覆盖，以防风吹或雨淋后造成出苗不均。出苗前后及小苗生长阶段都应始终保持地面湿润，若发现缺苗时需查找原因，及时补播。四、施工及安全注意事项1、施工中采取严格的生态保护措施，确保环境敏感区影响最小，有效保护珍稀动植物，妥善处理废弃物，绿化美化沿线环境。2、边坡清理开挖前，由负责施工的人员对操作工人进行设备情况、危险性及程度、安全措施、操作方法和在施工过程中的安全注意事项的交底。建立施工安全责任制，严禁一切违章作业，严格按安全操作规程组织施工。3、开挖清理中时应随时注意边坡稳定情况，发现问题及时加固处理。4、现场临时设施用电必须由电工按规范布设，手持电动工具必须设置漏电开关。用电设备必须"一机一闸、一箱一锁"，并定期对用电线路及用电设备进行检查维修。5、焊工使用的电焊机必须接地，焊钳、焊把导线应绝缘良好，施焊区附近不得有易燃易爆物质。6、根据施工过程中可能发生的突发事故制定相应的应急措施，对一些危急的急性疾病和意外事故，必须遵循先“救”后“送”的原则，即对伤病员进行现场急救，然后向医院求援。交底人：复核人:审批:分部接底人:
