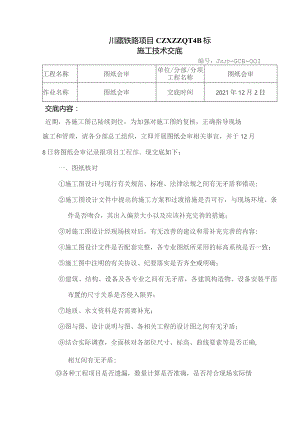

川藏铁路项目CZXZZQT4B标施工技术交底编号：Jsjd-GCB-OOI工程名称图纸会审单位/分部/分项工程名称图纸会审作业名称图纸会审交底时间2021年12月2日交底内容：近期，各施工图已陆续到位，为加强对施工图的复核，正确指导现场施工和管理，请各分部总工组织，立即开展图纸会审相关事宜，并于12月8日将图纸会审记录报项目工程部。现交底如下：一、图纸核对施工图设计与现行有关规范、标准、法律法规之间有无矛盾和错误;施工图设计文件中提出的施工方案和过渡措施是否可行，与现场环境、条件是否吻合，其出入偏差大小以及应该补充完善的措施；对施工图设计经现场核对后，有无改善的建议和需补充完善的内容:施工图设计文件是否配套完整，各专业图纸所采用的标高系统是否一致；施工图中注明的有关协议、纪要落实是否齐全或明确；建筑、结构、设备及各专业之间有无矛盾，各建筑构造物、设备安装平面布置的尺寸关系是否侵入限界；地质、水文资料是否需要补充；图与图、设计说明与图、各相关工程的设计图之间有无矛盾；结合实际调查，全面核对各部位尺寸、标高、曲线要素等是否正确,相互间有无矛盾;各种工程项目是否遗漏，数量计算是否准确，是否符合现场实际情况。二、现场核对施工图设计安排是否合理可行，线路、桥涵、房建、给排水、通信、信号、电力各专业间配套有无矛盾；工程所需的地质、水文资料等是否与施工现场相符合；施工地点的自然状况与地貌是否与施工图设计相符；核对各种在施工中影响使用和有碍施工的管线情况，了解相邻建筑物的基础情况等。根据川藏线的特点，对泥石流、堆积体、滑坡体的位置、大小、影响范围进行调查、核对、评估。附：图纸会审记录（格式）交底人：复核人：审批:分部接底人：一分部：二分部：三分部:四分部:新建川藏铁路CZXZZQ-14B标图纸会审记录一、*隧道工程（一）图纸核对1、*设计图（第*册），P*页，第*条，存在*问题。2、QOOOo（二）现场核对1、*设计图（第一册），P*页，第*条，详细设计情况，经现场核对，该位置什么问题，与设计图不符，建议措施（如有）。参与人员：（签字）总工程师：（签字）
