周本能—工程制图与识图习题库.docx

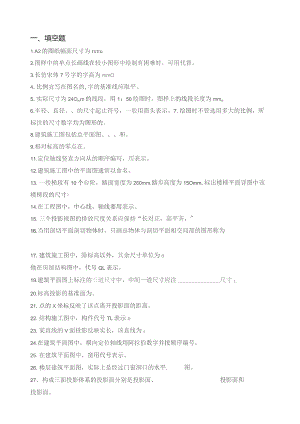

一、填空题1.A2的图纸幅面尺寸为u2.图样中的单点长画线在较小图形中绘制有困难时，可用代替。3.长仿宋体7号字的字高为mmO4.比例宜写在图名的,字的基准线应取平。5.实际尺寸为24Omm的线段，用1：50绘图时，图样上的线段长度为mmo6.半径、直径、的尺寸起止符号，一般用箭头表示。7.绘图时不管选用多大的比例，所标注的尺寸数字均为图形的。8.建筑施工图包括总平面图、和。9.相对标高的零点在。11.定位轴线竖直方向从的顺序编写，用表示。12.建筑施工图中的平面图通常以命名。13.一楼梯段有10个台阶，踏面宽度为260mm,踏步高度为15Omm,标出楼梯平面详图中该楼梯段的尺寸=14,在工程图中，中心线、轴线要用表示。15.三个投影视图的排放尺度关系应保持“长对正，高平齐，"16.当用剖切平面剖切物体时，只画出物体与剖切平面相交局部的图形称为17.建筑施工图中，除标高以外，其余尺寸单位为o他在房屋结构图中，代号QL表示。19.建筑平面图上标注的三道尺寸中，中间一道尺寸应注尺寸I.20.标高投影的基准面为。21.点的X坐标反映了该点离开投影面的距离。22.结构施工图中，构件代号TL表示o23.某直线的V面投影反映实长，该直线为024.在建筑平面图中，横向定位轴线用阿拉伯数字并按顺序编号。25.在建筑平面图中，窗用代号表示。26.楼层建筑平面图，实际上是经过门窗洞口的水平.图。27、构成三面投影体系的投影面分别是投影面、投影面和投影面。和28、投影面平行面根据该平面所平行的投影面的不同可分为水平面、29、一个完整的尺寸标注包括、和所组成。30、平行投影根据投射线和投影面的位置关系不同，可以分为投影和投影。31、在土建施工图中，定位轴线的线型用线绘制。32、建筑平面图中的三道尺寸指的是、和o33、判断以下各组直线的相对位置（平行、相交、交叉、垂直）。34.比例是指与实物相对应的线性尺寸之比。35.实际尺寸为300Omm的线段，用1：50绘图时，图上线段长度应为mmo36.尺寸起止符号一般用线绘制。37.房屋施工图中，尺寸数字以为单位，标高数字以为单位。38.定位轴线是确定建筑中的、梁、屋架等承重构件位置的图线。39.索引符号的直径是mm,用绘制。40.楼梯平面详图除了标注出台阶踏面宽度和梯段尺寸，平台标高和平台尺寸外，还应标注出楼梯的。41.比例是指与相对应的线性尺寸之比。42.图中标注的尺寸数字是形体的尺寸，与绘图比例。43.详图符号的直径是.m*用.绘制。44、绘图时不管选用多大的比例，所标注的尺寸数字均为图形的。45.定位轴线用线绘制，尾部用细线圆表示，直径为mm。46.在钢筋混凝土构件中钢筋可分为、架立筋、分布筋、箍筋、构造筋等47.房屋施工图按专业不同分为:,.48.在钢筋混凝土结构施工图中，代号0表示级钢。49.平面的W投影反映平面图形的实形，该平面为o50.公路路线工程图包括路线平面图、和路基横断面图。51.在结构平面布置图中，构件代号L表示.o52.空间两直线的相对位置可分为、和四种。53.建筑平面图中的定位轴线的横向编号应用从至顺序编写；竖向编号应用从至顺序编写。二、单项选择题1.讲究质量就是要做到自己绘制的每一张图纸都能符合（）的规定和产品的要求，为生产提供可靠的依据。A、图样B,企业C、领导D、国标2.（）是对制图员根本素质的要求。A、遵纪守法B、职业道德C、讲究公德D、注重信誉3.关于图纸的标题栏在图框中的位置，以下表达正确的选项是（）.,A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央4.尺寸线终端形式有箭头和（）两种形式。A、圆点B、圆圈C、直线D、斜线5.尺寸线不能用其他图线代替，一般也（）与其他图线重合或画在其延长线上。A、不得B、可以C、允许D、必须6.图样中尺寸数字不可被任何图线所通过，当不可防止时，必须把（）断开。A、尺寸线B、尺寸界线&图线D、数字7.关于斜投影的定义，以下表达正确的选项是（）oA、投射线与投影面相倾斜的投影B、投影物体与投影面相倾斜的投影C、投射中心与投影面相倾斜的投影D、投射线相互平行且与投影面相倾斜的投影9.表达房屋（）的图样不属于该房屋的结构施工图所包括的图样。A、根底的平面布置B、根底的详细构造C、楼层结构的平面布置D、门窗的详细构造10.房屋的室外给、排水施工图不包括（）。A、管道布置平面图B、水表详图C、管道纵断面图D、检查井详图12.点的正面投影与（）投影的连线垂直于X轴。A、右面B、侧面C、左面D、水平13.A、B、C点的水平投影用（）表示。A、a"、b"、c"B、a.b、cC、a'、b'、c,D、A、BvC14点的正面投影，反映（）、Z坐标。A、zB.yC、XD、o16.空间直线与投影面的相对位置关系有一般位置直线、投影面（）和投影面平行线种。A、倾斜线B、垂直线C、正垂线D、水平线17.正垂线平行于（）投影面。A、kHB、H、WC、V、WD、V18.一般位置直线（）于三个投影面。A-.垂直B、倾斜C、平行D、包含19.同时（）三个投影面的平面称为一-般位置平面。A、平行于B、垂直于C、倾斜于D、相交于B、y15点的水平投影，反映（）、y坐标。A、oC、xD、Z20.直线的投影变换中，平行线变换为投影面（）时，新投影轴的设立原那么是新投影轴垂直于反映直线实长的投影。A、倾斜线B、垂直线C、一般位置线D、平行线21.建筑总平面图中的标高数值取至小数点后（）。A、四位B、三位22.房屋的建筑平面图不包括房屋的（）A、屋顶平面图B、水平投影图C、22.在（）中，不应画出可见的室外散水、A、房屋的侧立面图C、房屋的二层平面图23.详图索引符号的上半圆中写出阿拉伯数字A、详图所在图纸编号C、详图编号24.（）是梯段高度尺寸的正确标注形式。A、注出步级数及梯段高度C、步级数X步级高度=梯段高度25.绘制粉刷层时，用（）绘制。A、粗实线B、中实线CC、二位D、一位首层平面图D、根底平面图台阶和花台。B、房屋的正立面图D,房屋的背立面图,表不（）OB、标准图集编号D、详图数量B、注出各步级高度及步级数D、步级高度X步级数=梯段高度、细实线IK点划线26.楼层结构平面图中用中实线表示（）。B、楼梯间对角线A、可见楼板轮廓C、楼板下的墙身轮廓D、剖到的墙身轮廓27.楼板代号“4YKB33-42d"中，右边的"4”为（）。A、板厚代号B、板宽代号C、板长代号D、载荷等级代号28、AO图纸幅面是A4图纸幅面的（）A、4倍B、8倍C、16倍D、32倍29、用以下比例分别画同一个构件，所绘制图形最大的比例是OA、1:1B、1:5C、5:1D、2:130、在尺寸标注中，尺寸线为（）A、粗实线B、点划线C、细实线D、虚线31、绘制平面图形时，应首先绘制OA、连接线段B、中间线段C、线段D、基准线32、房屋施工图一般包括建筑施工图、结构施工图及（）A、门窗施工图B,设备施工图C、装修详图D、模板详图33、在建筑平面图中，绘制墙体的线为（）A、粗实线B、细实线C、点划线D、虚线34、一个完整的尺寸所包括的根本要素为（）A、尺寸界线、尺寸线、箭头、数字B、尺寸界线、尺寸数字和箭头、C、尺寸界线、尺寸线、和尺寸数字D、尺寸线、箭头、尺寸数字35、在总平面图中用粗实线画出的图例亡寸（）A,围墙B、原有的建筑物C、要撤除的建筑物D、新建的建筑物36、在钢筋混凝土构件配图中，构件的断面轮廓应采用（）A、粗实线B、细实线C、中实线D、虚线37、在建筑施工图中，出现详图索引符号，£其中分母中的3表示（）VA、图纸的图幅为3号B、详图所在图纸编号为3C、被索引的图纸编号为3D、详图（节点）的编号为338、三视图中"长对正"是指哪两个视图之间的关系（）A、左视图与俯视图B、正视图和左视图C、正视图和俯视图D、正视图和侧视图39、定位轴线是确定（）A、尺寸界线B、索引符号C、中心线D、墙和柱等的位置40、物体的正视图与俯视图，所对应的左视图为（）BBBOabcdV41、在土建材料图中，混凝土的材料图例表示为（AlBCD42.徒手绘图的根本要求是画图速度要快、（）、图面质量要好。A、测量尺寸要准B、测量尺寸要快C、目测比例要快D、目测比例要准43.初学徒手绘图时，应在方格纸上进行，以便训练图线画的平直和借助方格线（）。A、确定图形的高度B、计算直线的长度C、确定图线的平直D、确定图形的比例44.假设空间平面对3个投影面既不平行也不垂直，那么该平面称为（）。A、-般位置平面B、水平面C、正平面D、侧平面45.画图时，粗中细三档实线形的线宽为（）。A.2b、b、0.5bB.b、0.5b0.25bC.b、05b、0.35bDL2b、06b、0.3b46.在钢筋混凝土结构图中，冷拔低碳钢的代号为（）。47.楼层结构平面图表达的主要内容为（）。A.内部家具布置B.梁柱等构件类型C.门窗的布置D.外部造型及材料48.从H投影图中直接反映点到平面的距离，该平面为（）。A.水平面B.正平面C.正垂面D.铅垂面49.在土建工程图中，采用细实线来表示的包括（）。A.可见轮廓线B.剖到轮廓线C.中心线D.尺寸线50.在土建图中，金属的材料剖面图例表示为（）。51.在某一张建施图中，有详图,其分母3的含义为（）。A.图纸的图幅为3号B.详图所ILpq2编号为3C.被索引的图纸编号为3D.详图（节点）的编号为352.徒手绘图中的线条要粗细清楚、（）、方向正确。A、绝对垂直B、绝对平直C、根本垂直D、根本平直53.两段点画线相交处应是（）。A、线段交点B、间隙交点C、空白点D、任意点54.图样中尺寸数字不可被任何图线所通过，当不可防止时，必须把（）断开。A、尺寸线B、尺寸界线C、图线D、数字55.房屋的总平面图中，轮廓线画上"X"号的建筑物表示要（）的建筑物。C、撤除D、扩建B、有代表性的部位D、墙体数量较多的部位A,加固B、装修56.画建筑剖面图时一，剖切面应选择在（A、构造简单的部位C、没有门窗洞的部位57.物体在水平投影面上反映的方向是（）A、上下,左右B、前后,左右C、上下,前后D、上下,左右58.下面属于居住建筑的有（）A、住宅,宿舍,学校,办公楼;B、公寓,旅馆,商场,医院；C、火车站,商店,航空站，中小学校;D、宿舍,公寓，旅馆,住宅.59,挡雨板的代号是（）A、YBB、DYC、GBD、MB60、制图国家标准规定，汉字字宽约为字高h的O倍。A-2B-3C、0.7D,0.561、制图国家标准规定，字母写成斜体时，字头向右倾斜，与水平基准成（）。A、120°B、12
