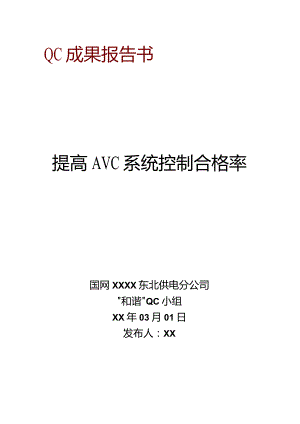

QC成果报告书提高AVC系统控制合格率国网XXXX东北供电分公司"和谐"QC小组XX年03月01日发布人：XX目录一、小组简介1二、课题背景1三、选择课题错误!未定义书签。四、设定目标错误!未定义书签。五、可行性分析错误!未定义书签。六、原因分析错误!未定义书签。七、要因确认错误!未定义书签。制定对策错误!未定义书签。九、对策实施错误!未定义书签。效果检查错误!未定义书签。卜一、巩固措施29十二、总结及下一步打算30一、小组简介表1小组概况课题名称提高AVC系统控制合格率小组名称国网XXXX东北供电分公司"和谐"QC小组成立时间2014.1.1小组组长XX小组活动指导XX课题注册时间XX.9.1人均接受QC教育时数80小时注册号活动时间XX.9-XX.2次数24次课题类型现场型表2小组成员成员姓名性别年龄文化程度职务QC小组职务职称男54本科副总师顾问副高男43本科调控书记顾问副高男37本科调控副主任顾问副高男30本科调度值长顾问工程师男45专科监控班长组长高级技师/助工男32硕士自动化班长副组长技师/工程师男32硕士方式专职组员技师/工程师女38本科监控主值组员技师/助工女42专科监控专职组员高级技师/助工女32本科自动化负责人组员高级技师/助工男27本科配网主值组员助工女42本科计划专职组员高级技师/助工二、课题背景随着变电站综合自动化技术的全面推广和应用，电网运行水平进入新阶段，提高电网运行自动控制率，减轻运行人员的劳动强度成为调控运行专业难点。AVC（自动电压控制系统）的引入，或可破解这一难题。AVC系统利用先进的计算机和通信技术，对电网的无功补偿设备和有载变压器的分接头进行自动调节，保证电网电压和无功分布满足要求，该系统的应用已成为改善电能质量和提高劳动生产率不可缺少的重要手段。AVC通过协调控制，全面实现区域电压、就地电压和区域无功控制三大目标。AVC系统控制合格率=AVC控制成功次数/AVC控制指令总次数。三、选择课题rAVC系统控制合格率295%现状症结XX东北公司XX年AVC系统控制合格率为93.24%图3-1XX年3-8月份AVC系统控制合格率折线图制图人：XX制图日期：XX年9月Ilzl选定课题提高AVC系统控制合格率四、设定目标从图3-1看出，XX东北公司XX年3-8月AVC系统平均控制合格率为93.24%,按公司要求，本小组将此次活动目标定为提高AVC系统控制合格率至95.00%o图4T活动目标柱状图制图人：XX制图日期：XX年9月1日五、可行性分析分析一：对XX年3-8月AVC控制合格率进行分析XX年XX东北公司自2月开始纳入AVC闭环控制系统的变电站有18座，剔除2月厂家调试数据，XX年3-8月的AVC闭环运行以来平均控制合格率93.24%o（见图5-1）图5-1XX年XX东北公司AVC每月控制合格率制图人：XX制图日期：XX年9月1日分析结果：从上图可以看出，在XX年3月、6月这两个月内月均控制合格率均在95%以上，说明在我们现有条件下将月均AVC系统控制合格率达到95%是可以实现的。分析二：对己实现闭环的各变电站AVC控制合格率进行分析QC小组对XX年3-8月XX东北电网己实现闭环运行的18变电站AVC控制合格率数据进行统计，得出以下调查表：表5-1AVC控制合格率数据统计表3月4月5月6月7月8方累计成功失败成功失败成功失!收成功失败成功失败成功失败成功失败合格率131151901617019179495,18%15114217121015016198595.15%18)1180913018067297.10%140130111209134283495.40%1312306111211021085495.51%817232018017114096496.00%21041401401018161395.31%32000192161210160104397.20%25113000619011164395,52%2406062405021066297.06%41215050707115090396.77%1102014016212019174396.10%191301111809224084495.45%1618040718018061296.83%171252220120272151118695.16%981246934327017272372946382.35%32060172906116186495.56%901001311803221074396.10%42622221182321423191961337846168412293.24%合格率95.09%92.47%94.31%96.25%93.78%89.15%93.24%制表人：XX制表日期：XX年9月1日分析结果：从表5-1可以看出，XX东北已实现AVC闭环运行的18个变电站里面控制合格率动作次数较多和失败次数较多是XX岗IlokV变电站，且XX岗变3-8月总的合格率仅为82.35%0分析三：对18个变电站AVC控制合格率行统计分析对上述统计出来的18个变电站3-8月份AVC控制合格率进行统计分析：图5-2AVC控制合格率数据统计图制图人：XX制图日期：XX年9月Ol日分析结果：从上图中可以看出XX岗AVC控制合格率较低是影响XX东北AVC控制合格率较低的主要原因，其他17个变电站AVC控制合格率都满足目标的要求。分析四：对XX岗AVC控制失败的数据进行统计调查分析QC小组为深入分析影响AVC系统控制合格率的主要因素，对XX年3-8月XX岗AVC控制失败的数据进行统计调查分析，发现影响XX岗动作失败的原因如下：主变调档失败、电容器投退失败、人工干扰、检修开环、其他。得出调查表5-2：表5-2XX岗控制失败动作次数统计表序号引发因素频数累计频数所占百分比(%)累计百分比(%)1主变调档失敢282844.44%44.44%2电容器投退失败275542.8687.3%3人工干扰5607.94%95.24%4检修开环2623.17%98.41%5其他163L59¾100.00%制表人：XX制表日期：XX年9月1日图5-3XX岗变AVC系统控制失败各类因素柏拉图制图人:XX制图日期：XX年9月03日分析结果：从表5-2和图5-3可以得到，3-8月XX岗AVC控制动作次数失败的主要原因是主变调档失败和电容器投退失败，占了总失败次数的87.30%。如果将XX岗AVC系统控制合格率均值由82.35%提高到95%以上,可以得出XX东北总的合格率=95.95%95.00%0分析得出，减少XX岗主变调档和电容器投退失败的次数能有效提高XX东北AVC系统控制合格率。综上所述；1、XX年3-8月份有2个月的AVC系统控制合格率达到95%。2、从表格数据可以看出影响AVC系统控制合格率的主要变电站是XX岗IIokV变电站，其他变电站都已达到95%的要求。3、从XX岗控制失败动作次数统计表和失败各类因素占比图看出主变调档失败与电容器投退失败是导致XX岗AVC系统控制合格率偏低的主要原因；通过将XX岗AVC系统控制合格率均值由82.35%提高到95%以上，可以达到XX东北AVC控制合格率95.00%的要求。因此，我们可以通过解决XX岗变主变调档失败与电容器投退失败的问题来提高XX东北AVC系统控制合格率，此目标可行。六、原因分析为深入分析找出影响XX岗主变和电容器控制失败的主要因素，QC小组成员通过头脑风暴法从运行方式、电网设备、AVC系统等各个方面总结出了以下原因，并绘制成了系统关联图（见图6-1）：图6-1主变、电容器控制失败原因分析系统关联图制图人：张鸿魁制图日期：XX年9月3日QC小组为更深入分析影响XX岗主变调档和电容器投退失败的原因，对XX岗两台主变和四组电容器组动作数据进行调查分析，得出下述调查表：表6-1XX岗主变和电容器各失败动作次数统计表#1主变#2主变#1电容器#2电容器#3电容器#4电容器失败次数14147776占比50%50%25.93%25.93%25.93%22.222制表人：XX制表日期：XX年9月5日分析结果：从上表可以看出，XX岗两台主变和四组电容器失败动作次数较平均，所以不是单个主变和单个电容器一次设备故障原因导致的AVC系统控制失败。之后从原因分析系统关联图中，小组找出以下9个可能末端原因：1、未进行培训2、未进行考核3、设备消缺率低4、厂站端通道故障5、设备关联保护信号过多6、机房温度过高7、AVC系统运行故障8、AVC系统与OPEN3000接口进程丢失9、AVC定值设置不当七、要因确认从系统关联图中可以看出，造成AVC系统控制合格率低的可能因素很多，根据实际情况我们小组召开讨论分析会，制定了要因确认计划表（见表7-1）：表7-1要因确认计划表序号末端原因确认方法确认标准负责人完成时间1未进行
