IC卡家用模式燃气表标准（2003年）.docx

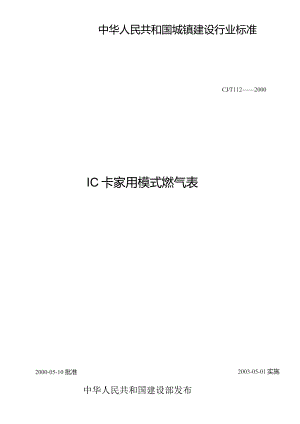

中华人民共和国城镇建设行业标准CJT1122000IC卡家用模式燃气表2000-05-10 批准2003-05-01实施中华人民共和国建设部发布l*.刖S为加强IC家用模式燃气表的质量管理、统一标准，提高燃气行业经营管理水平，促进燃气收费系统的现代化管理，特编制本标准。IC卡家用模式燃气表是IC卡燃气收费系统的一部件,所以本标准只是燃气收费系列标准中的一个标准。本标准是GB/T6968-1997"模式煤气表的基础上，增加了预付费控制器有关技术要求并遵循有关电子产品的标准要求IC家用模式燃气表所采用的接触IC卡应符合IS07816T-7816-4（标识卡接触型集成电路卡和国家有关IC卡的标准耍求。本标准由建设部标准定额研究所提出.本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计院归口.本标准主要起草单位:建设部燃气用具安全认证事务中心、丹东思凯电子发展有限公司、天津市新巨升电子有限公司、郑州安然测控设备有限公司、杭州先锋电子技术公司、济宁蓝威智能网络中心、丹东热工仪表有限公司、重庆燃气有限公司、重庆燃气有限责任公司、昆明煤气总公司。本标准主要起草人：忘天水、王文革、王延波、催维扬、杨健、宋茂强、催延青、任树凯、宫东平、陈华山。1范围本标准规定了大流量为IOnr3/h（含Iom.3/h）以下IC卡家用模式燃气表的范围要求、实验方法、检验规则、标志包装、运输储存本标准适用于IC家用模式燃气表的设计、生产、实验与验收。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828-1987炼批检查抽样程序及抽样表（使用于连续批的检查）GB/T2829-1987周期检查计数抽样程序及抽样表（适用于连续批的检查）GB42081993外的壳防护等级（IP代码）GB/T6833.5-1987电子测量仪器电磁兼容性实验规范辐射敏感度实验GB/T69681997模式煤气表GB/T14437-1997产品质量监督计数一次抽样检查程序及抽样方案GB/T16411-1996家用燃气用具的通用实验方法CJ/T3074-1998家用燃气燃烧器具电子控制器CJ/T3075.2-1998燃气燃烧器具实验室一实验装置和仪器3定义3.1IC卡家用模式燃气表（简称燃气表）ICcardfamilydiaphragmgasmeter以模式燃气表为计量基表，以IC卡为媒体，加装电子控制器所组成的一种具有预付费功能的燃气计量装置。3.2基表basicgasmetersIC卡家用模式燃气表所采用的模式燃气表。3.3控制器用于燃气计量、显示和控制的装置。3.4欠压值minimumoperatingvoltage保证电子控制器正常工作的最低设定的电压。3.5总压力损失totalressurboss燃气表安装控制阀后，在规定条件下进气口和出气口之间的压力损失4一般要求4.1.1型号编制卡型式基表型号C存储卡卡？用模式愚富能卡表1.逻辑加密卡ZCPU4.L2型号编制示例GG-Z-4.1.3燃气表流量范围见表1。表1最大流量与最小流量上限值最大流量QnIaX最小流量上限值Qmin10.0161.60.0162.50.01640.02560.04010.0604.2材料要求燃气表进出气接头,应采用金属材料制造.4.3卡座结构要求卡座结构应符合GB42081993中IP31的要求.5技术要求燃气表技术要求应符合2规定.表2燃气表技术要求项目技术要求实验方法交流电源的控制器电池电源的控制器密封性无泄露6.2总压力损失<=250Pa6.3最大允许误差基本误差符合要求6.4误差曲线符合要求测试元件的标准偏差符合要求耐用性密封性、基本误差压力损失符合要求6.5控制部分提示功能工作电源欠压明确提示6.6.1.1剩余气量不足明确提小6.6.1.2误操作明确提小6.6.,1.3控制器功能燃气预付及费用气控制淮确无误6.丘2J数据保持与恢复准确无误6.6.2.2气量累计准确无误6.6.2.3电压欠压保护准确无误6.62.4J防护功能磁保护运行正常（关闭）6.6.3.1防护印封明显、有效6.6.3.2电器性能对辐射电磁场不敏感不影响性能6.6.4.1J电气强度不击穿不闪络6.6.4.1耐冲击电压正常运行或安全中断6.6.4.2电源瞬态敏度不击穿不闪络6.6.IMJ阀门耐用性>=10000次，泄漏量0*55L/1I6+6+5J卡座耐用性>=10000次,正常6.6.6J可靠下限制值>=2000H6.6.7J外连接线抗拉力>=30N,不脱落变形6.6.8耐环境条件低温不影响性能6.7.1高温不影响性能&7+2J恒定湿温温度、相对湿度不影响性能6.7.3J盐雾不影响性径氏7.,4振动实验频率不影响性能6.7.5位移幅值不影响性能工作方向不影响性能J时间不影响性能6实验方法6.1实验条件和检验装置应符合GB/T6968T997附录A中Al的规定。6.2密封性实验密封性实验在阀门开启状态下，按GB/T6968T997中附录A2.2.6的规定执行。6.3总压力损失实验总压力损失值是空气密度为1.2KGm3,流量为QnIaX情况下,在被测表进出气管口之间,用斜管微压计测量压力差的方法求得,并按式（D计算Pl-ZP22式中：一一总压力损失平均值,P&；P1-压差波动最大值，Pa;P2压差波动最小值，Pa：总压力损失应满足表2的要求。6.4最大允许误差实验最大允许误差实验按GB/T6968T997中附录A2.2.1、A2.2.2的规定执行。6.5耐用性实验耐用性实验按GB/T6968T997中附录A2.4规定执行。运行方式如下：每才次入20h所对应的体积量，即20h*被测表的最大流量，累计运行时间：A级表100Oh,B级表2000h.6.6控制部分验6.6.1提示功能实验6.6.1.1工作电源欠压实验按6.6.2.4的方法进行测试。6.6.1.2气压不足实验按6.6.2.1的方法进行测试。6.6.1.3误操作实验插入非本表卡或误操作后，目测燃气表应具备相应提示。6.6.2.1燃气付费及用气控制接大气测J试框图恒压空气源（IKPA）IC卡燃气表测试要求按图1的测试图框图连接，并将燃气表输入一定气量，使其正常工作，当气量减少到设定的剩余气量值时，燃气表应予以提示：当气量降之零时，燃气表应能自动切断气源。重新输入气量后，燃气表应自动恢复供气。6.6.2.2数据保持与恢复功能实验按图1的测试框图连接，并将燃气表输入一定气量，使其正常工作此时记下表内剩余量，而后切断燃气表供电电源，燃气表阀门应能自动关闭：IOnliOn后恢复对其供电，燃气表应自动恢复供气。6.6.2.3气量累计实验a）向燃气表输入高于预设剩余气量，使其正产常作，读出此时表内剩余气量为Qhb）再向燃气表输入气量Q2：C）读出表内现有气量为Q,应为Q=Q1+Q2:6.6.2.4电源欠压保护实验a）测试框图稳压电源恒压空气源大气IC卡燃气表图2b）测试仪器要求电压表:量程15V,精度1.0级：稳压电源：电压0-12V连接可调，输出电流1A。C）测试要求按测试框图连接被测燃气表，将之流稳压电源调至燃气表的正常工作电压，闭合开关，使燃气表正常工作，然后缓慢下调宜流稳压电源的电压至产品设计欠压值，此时燃气表能予以提示并在设定的时间内关闭气源。6.6.3防护功能实验6.6.3.1磁性保护功能实验按图1连接测燃气表，将燃气表输入一定的气量使其正常工作，用一块400-40OmI磁铁贴近燃气表任何部位时，燃气表应自动关闭阀门或正常准确计量。6.6.4电器性能实验6.6.4.1对辐射电磁场不敏感性性实验按GB/T6833.5的实验方法进行。6.6.4.2电器强度实验电器强度实验按CJ/T3074T998中6.6.1的方法进行。6.6.4.3耐冲击电压实验耐冲击电压实验按CJ/T3074T998中6.6.2的方法进行。6.6.4.4电源瞬态敏感度实验电源瞬态敏感度实验按CJ/3074T998中6.6.3的方法进行。6.6.5阀门耐用性实验实验时，阀门的开关动作应使电磁阀的速率小于20次/min;电动阀的速率为5-12次/min。控制阀门开关、关动作IoOOO次后使阀门处于关闭状态，在阀门入口出加处4.2KPa的压力，测其阀门出口泄露量应小于0.55Lh,检漏仪采用CJ/T3075.2T998附录C中图C5标准容积式捡漏仪.6.6.7可靠性实验可靠性实验按CJ/T3074T998中附录B的方法进行,每8h插拨卡一次。6.6.8外连接线抗拉力实验外部阀门连接线在连接点外20mm处，以30N的力向外拉和向内推各15s,检查该连接线及连接部之间不得有脱落和变形。6.7耐环境条件实验6.7.1低温实验温度为-IOC±2C<,稳定2h,使燃气表正常运行Ih后，取出后在室温下恢复2h,复检燃气表密封性和最大允许误差应符合6.2和6.4。6.7.2高温实验温度为+40C-2C<,稳定2h,使燃气表正常运行Ih后，取出后在室温下恢复2h,复检燃气表应符合6.2和6.4。6.7.3恒定湿热实验温度+40C±2C,相对湿度93%+-3%,持续时间48h,取出后室温下恢复2h,复检燃气表应符合6.6.2.1和6.6.2.2要求。6.7.5振动实验频率范围IoHz；偏移幅值0.75min。产品在包装条件下，按工作位置在三个互相垂直的轴线上依次振动各IOmin后，实验后复检燃气表应符合6.2、和6.4、6.6.2.1和6.6.2.2的要求.7检验规则7.1出厂检验7.1.1燃气表出厂时应按表3所列的项日依次检验，按第6章对应的试验方法进行实验。7.1.2燃气表必须经制造厂质检部门按3中所列项目检验合格，并附有产品合格证方可出厂。7.1.3对于批量交付、验收的燃气表，其抽样方法按表GB/T2828产品抽样方案及合格水平，由供需双方商定。各项目检验要求及缺陷分类，应按表3规定。7.1.4监督检验按GB/T2829规定进行抽样检查。7.2形式检验7.2.1燃气表形式检验按GB/T6968-1997中10.2.1的规定执行.7.2.2形式实验抽样方法按GB/T2829规定执行，但不少于三台。7.2.3检
