CRH动车组作业指导书-盥洗设备检查及清洁.docx

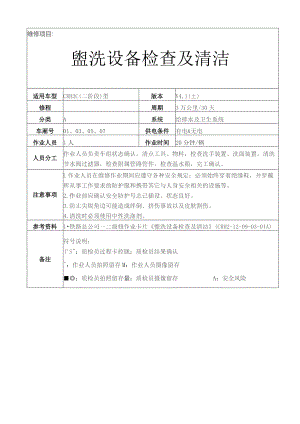

维修项目:盥洗设备检查及清洁适用车型CRH2C(二阶段)型版本V4,I(±)修程周期3万公里/30天分类A系统给排水及卫生系统车厢号01、03、05、07供电条件有电&无电作业人员1人作业时间20分钟/辆人员分工作业人员负责车组状态确认，清点工具、物料，检查洗手装置、洗面装置，清洗节水阀过滤器，检查附属管路管件，检查温水箱，完工确认。注意事项L作业人员在维修作业期间应遵守各种安全规定；必须始终穿着绝缘鞋，并穿戴所从事工作要求的防护服和携带其它与人身安全相关的设施等。2.作业前应确认安全防护号志已插设、状态良好。3.防止尖锐角边可能造成绊倒、挤伤事故以及皮肤割伤。4.清洗时必须使用中性洗涤剂。参考资料1铁路总公司一二级修作业卡片盥洗设备检查及清洁(CRH2-12-09-03-0IA)备注符号说明：S"：质检员过程卡控胧：质检员结果确认：作业人员拍照留存M：作业人员摄像留存：质检员拍照留存量：质检员摄像留存A：安全风险版本变更信息版次修订日期更改内容/依据编制审核批准V4.1(±)2016.04中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知（运辆动车电20151501号）工具清单序号名称规格型号单位数量备注1十字螺丝刀150mm把12兆欧表500V个13活络扳手200un把14六角仍匙通用把15手电筒通用支1物料清单序号物料名称物料号单位数量备注1刃口布017390600035块若干234序号作业项目作业内容及标准1开工准备1.1车组状态确认(1)确认作业计划单中的作业车组号及股道。(2)确认作业股道接触网己断电，接地杆己挂。（3）确认作业车组己放电，受电弓降下，VCB断开。小小心：防止司机室人员误操作1.2检查工具（1）按照工具和物料清单清点工具、物料。（2）检查工具性能状态良好，计量工具（兆欧表）定检标签清晰、有效。2检查2.1检查附属管路管件（1）打开坐便间、蹲便间和盥洗室台面下方检查门。（2）目视检查各水、风路无破损、接头无松动，软管不良时更©换。LI<*1I1:面装置管路.因-e4三-蹲便间管路坐便间管路2.2清洗节水阀过滤器（1）使用活动扳手卸下节水阀过滤器压盖。（2）取出过滤器进行清洗。（3）清洗完毕后，过滤器恢复到原先的位置。辎2.3检查温水箱（1）使用六角钥匙打开污物箱配电柜。（2）断开配电盘中的温水器空开（WHeN1、WHeN2）和接地开关GS（连接线号为200R1）,用500V兆欧表，测量配电盘中274A号线与地之间的电阻，测试绝缘电阻为100MC以上。物耳温水器空开(3)目视检查配线和电器无破损、无变色、无松动，温水箱下部无积水。®(4)目视检查温水器箱体外观状态良好、无漏水，零件无破损。®(5)目视检查确认电流熔断器规格正确、状态良好、无烧损。®(6)作业完毕，确认温水器箱体锁闭良好。温水器有电检查洗面装置检查洗手装置检查洗面装置确认车组供电正常(1)手动按下节水阀，确认出水顺畅，水温正常。西(2)目视检查洗面盆无裂纹，水漏完好.敷(1)按下节水阀，确认水龙头出水顺畅。®(2)检查洗手盆无裂纹，水漏完好。：稔4复位5完工清理蹲便间洗手装置坐便间洗手装置（1）夏位配电盘中的温水器空开和接地开关GS。<2）关闭污物箱配电柜。（3）关闭坐便间、蹲便间和盥洗室下方检查门。（1）作业完毕后，应做到工完料净场地清。（2）如实填写检修记录并及时在管理信息系统中回填相关信息。
