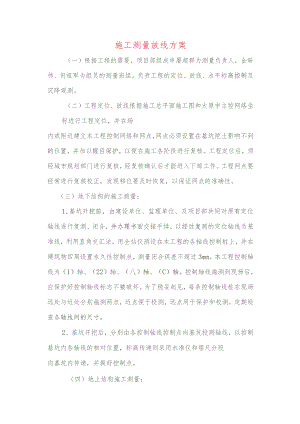

施工测量放线方案.docx

施工测量放线方案（一）根据工程的需要，项目部组成申屠超群为测量负责人，金盼伟、何祖军为组员的测量班组，负责工程的定位、放线、水平标高控制及沉降观测。（二）工程定位、放线根据施工总平面施工图和太原市主控网络坐标进行工程定位，并在场内或附近建立本工程控制网络和网点，网点必须设置在基坑挖土影响不到的位置，并加以醒目保护，以便在施工各阶段进行复核。工程定位后，须经城市规划部门进行复核，经复核确认后才能进入下部工作。工程网点要经常进行复核校正，发现移位要及时恢复，以保证网点的准确性。（三）地下结构的施工测量：1,基坑开挖前，由建设单位、监理单位、及项目部共同对原有定位轴线进行复测、闭合，并办理书面交接手续，以经过复测的定位轴线为基准线，利用直角交汇法，用全站仪测设在本工程的各轴线控制桩上，并在建筑物四周设置永久性控制点，测量闭合误差不超过3mm。本工程控制轴线为（1）轴、（22）轴、（八）轴、（C）轴。控制轴线施测到现场后，应保护好控制轴线标志不被破坏。为了稳妥起见，每条控制轴线桩在现场远处与近处分别施测两点，近点便于投测，远点用于保护和校测，定期检查各轴线间的尺寸。2、基坑开挖后，分别由各控制轴线控制点向基坑投测轴线，以控制基坑内各轴线的相对位置，标高传递则采用水准仪和塔尺分段向基坑内传递，并做好控制点。（四）地上结构施工测量：1、轴线测量：由于建筑物相对较高，由于施工现场范围受限制，造成建筑物轴线外控投测困难时，可考虑以内控为主，外控为辅的测量方法，在建筑物的底层做好控制点，在纵横轴线交汇点用200X20Omm的钢板埋于地面，上刻十字标志作为垂直投递定位点的依据，用激光垂准仪沿控制点向上引测，各楼层在相对应位置留设200X200预留孔，作激光穿射孔，投影时，孔上放置300X300毛玻璃，每一点按0。、90°、2700、3600作四个点，取其中点作为该点的投影点。2、标高传递：楼层标高总高度的控制由设在建筑物首层两对角柱上的+0.1米标志处，用经过校准的50m钢尺向上逐层传递，并在同一垂线每层作“”标志，作为每次层标高测量的依据，各楼层间标高用S3光学水准仪传递，并闭合复核。为减少误差积累，各楼层的标高均应该在+LOm和0.5m处的红"”为基点，以此用整尺向上传递，不得由相邻下层向上传递。（五）沉降观测沉降观测前，应根据建设单位提供的高程点测设出沉降观测基准点，并做好保护，且应定期对沉降基准点进行复测，以防止因基准点下沉而使基高程值发生变化.本工程沉降观测仪器使用苏州第一光学仪器厂生产的自动安平水准仪。沉降观测的频率及观测点的布置均已按设计要求进行，在地下室结构完成后即埋设专用的沉降观测点，在结构施工阶段，每施工一层测一次，装饰阶段至竣工以前，每一个月测一次，竣工后，按要求进行观测.为确保测量结果及时、准确的反映大楼的沉降的实际情况，除了作到及时砚测验收，为了保证测量精度，应做到"四固定"即仪器固定；人员固定；观测方法和观测线路固定；使用固定的水准点。（六）竣工测量工程竣工后，对建筑物的最终位置、各楼房标高、建筑物点高度、建筑物沉降观测等进行竣工测量、并整理出测量成果交建设单位保存。对沉降观测，建设单位在使用过程中应按要求进行定时观测，并将资料纳入竣工测量
