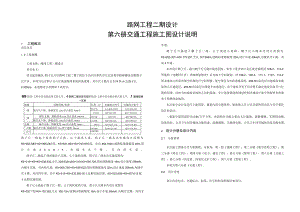

路网工程二期设计--交通工程 施工图设计说明.docx

路网工程二期设计第六册交通工程施工图设计说明1 .工程概况项目区位1.2工程规模工程名称：路网工程二期设计项目业主：项目建设概况:鹤子丘片区路网工程二期工程位于为片区重庆市江北区观音桥商圈西北侧鸥子丘片区。本项目包含鸭子丘片区地面路网系统四条道路。其中次干路全长0.74妹m,支路全长0.305km。各道路设计范围如下表所示：BB错误!文档中没有指定样式的文字。-I路网二厢目区位图班错误!文档中没有指定样式的文字。.1道路规模一览表道路道路等级/标准长度（m）实施起点柱号实施终点桩号一路城市次干路，路幅宽度22m,设计速度30knh393.159K()-KX)3.083KO+396.24271.023K0+631.993KO+7O3.O16二路城市支路，路幅宽度16m,设计速度20knVh196.726K0+310K0+506.726城市次干路，路幅宽度22m,设计速度30kmh131.906K0+506.726K0+638.632五路城市支路，路幅宽度16m.设计速度20knl108.13KO+O27.172KO+135.302六路城市次干路,路幅宽度22m,设计速度30kmh147.964KO+C25.327KO+173.291合计1048.908鸽子丘一路起于现状鸽子丘路，止于观鸿大道，鸽子丘一路本次实施设计范围为K0+003.083K0+396.242段、K0+631.993K0+703.016段，全长464.182m,道路标准路幅宽22m,设计车速30kmh,为城市次干路，双向四车道。鸽子丘二路起于现状建北八支路，止于建新北路，鹄子丘二路本次实施范围为K0+310K0+K0+638.632,全长328.632uK0÷310-K0+506.726段标准路幅宽16m,设计速度20kmh,为城市支路，双向两车道：K0+506.726K0+638.632段标准路幅宽度22m,设计速度30kmh,为城市次干路，双向四车道。其中K0+310K0+532.693属于远期实施范围，K0+532.693K0+657.015属于近期实施范围。鹤子丘五路起于露子丘一路，止于现状观鸿大道，弱子丘五路本次设计范围为K0+027.172-K0+135.302,全长108.13m,道路标准路幅宽16m,设计车速20kmh,为城市支路，双向2车道。鹤子丘六路起于鹏子丘二路，止于现状小苑路。鹏子丘六路本次设计范围为K0+025.327KO+173.291,全长147.964m,道路标准路幅宽22m,设计车速30kmh,为城市次干路，双向4车道。本次设计鹤子丘路与鹤子丘五路红线范围内，参考重庆市江北区观音桥组团108-2、113-2等地块（电测村片区）详细规划修改以及地下空间规划。对108-2、108-3、111-1、1137、113-2商业地块之间采用架空结构进行空间预留，架空顶层为市政道路系统，259.5m标高层为连接商业地块的人行通道层，253.5m标高层为预留车库通道层。由于地块开发不同步暂不确定地块具体开口位置和范围，同时为加强商业地块之间的连接，车行连接通道按规划控制区域进行架空预留更多的服务于两侧商业地块。本次架空设计仅进行土建预留，通道内部交通组织、地块接入开口以及装饰等由业主另行委托设计和论证。二期架空建筑面积为2.94万平方米。内部细分功能主要由人行通道、疏散楼梯、无障碍电梯、设备用房、公共卫生间等辅助功能组成。疏散楼梯、无障碍电梯、公共卫生间等辅助用房均散布置。2 .设计分册及设计内容2.1 分册说明本次施工图设计共九册图纸，分别为：第一册道路工程：第二分册架空结构工程；第三分册排水工程：第四分册电力、通信工程：第五分册照明工程：第六分册交通工程：第七分册高边坡、深基坑支护工程；第八分册景观工程。本册为第六分册交通工程.2.2 设计内容设计内容包含：交通标志、标线、信号控制及附属设Ifi设计。2国家现行规范及标准:公路交通安全设施设计规范(JTGD81-2017)公路交通安全设施设计细则(JTG"D812017)城市道路交通组织设计规范(GB"36670-2018)城市道路交通工程项目规范(GB55011-2021)城市桥梁设计规范(CJJII-2011)(2019年版)城市道路工程设计规范(CJJ372012)(2016年版)城市道路交通设施设计规范(GB50688-2011)(2019年版)城市快速路设计规程(CJJ129-2009)城市道路交叉口设计规程(CJJI522010)城市道路交叉口规划规范(GB50647-2011)城市道路交通标志和标线设置规范(GB51038-2015)道路交通标志和标线(GB5768-2009)(2017年版)道路交通标志和标线(GB5768.2-2022)道路交通标志板及支撑件(GB/T238272021)道路交通反光膜(GB/T18833-2012)道路交通标线质量要求和检测方法(GB/T16311-2009)路面标线涂料(JDT2802022)路面标线用玻璃珠(GB/T24722-2020)路面防滑涂料(GB/T7122008)交通技术监控成像补光装置通用技术条件(GA“1202-2()22)通信管道与通道工程设计规范(GB50373-2019)机动车号牌图像自动识别技术规范(GA/T833-2016)公安信息通信网边界接入平台安全规范(试行)(公信通20115号)公共安全视频监控联网系统信息传输、交换、控制技术要求(GB/T28I81-2016)公安视频图像信息应用系统第3部分：数据库技术要求(GAzrl400.3-2017)公安视频图像信息应用系统第4部分：接口协议要求(GATrl400.4-2017)视频安防监控系统工程设计规范(GB50395-2007)视频安防监控系统技术要求(GA"367-2001)道路交通安全违法行为图像取证技术规范(GA/T832-2014)3 .设计依据、规范及技术标准3.1 设计依据建设单位与我公司签订的设计合同重庆市城市总体规划（2007-2020年）重庆市国土空间总体规划（20212035）：重庆市江北区观音桥组团108-2、113-2等地块（电测村片区）详细规划修改鹤子丘片区路网工程二期设计初步设计图纸【林同桂国际工程咨询（中国）有限公司2023.05重庆市鹏子丘片区路网工程二期工程地质勘察报告（一次性详勘）【重庆市勘测院2023.01鸽子丘片区路网工程二期设计建设项目用地预审与选址意见书（用字第市政500105202200013号）（2022.6.9）重庆市江北区发展和改革委员会关于鹤子丘片区路网工程二期可行性研究报告的批复（江发改投2022392号）鹤子丘片区路网工程二期建设用地规划许可证（用字第市政50010520230004号）（2023.4.17）初步设计及概算专家咨询暨技术内审会议纪要）渝两江协创投纪要202219号鹤子丘片区路网工程二期设计边坡支护方案设计专项安全论证专家意见（2023.04）鹄子丘片区路网工程二期设计边坡支护方案可行性评估报告【重庆汇中建筑施工图设计审查有限公司2023.05鹤子丘片区路网工程一期设计施工图设计【悉地（苏州）勘察设计顾问有限公司】观北路一期工程施工图设计【中机中联工程有限公司】观北路二期工程施工图设计【中机中联工程有限公司】1:500地形图轨道交通23号线、轨道交通28线设计资料业主提供的其他相关资料3.3 地方现行规范及标准：3.4 道路交通设施规范设置指导意见重庆市城市道路交通管理设施设置规范（DB50"548-2014）城市道路交通标志牌整治城市道路水马、锥形桶、防撞桶、防撞柱式样标准城市道路分车型限速、分车道行驶管理交通设施设置（渝公交巡201633号）重庆市城市道路交通安全设施管理办法（渝公发201661号）车道行驶方向标志版面信息调整指导意见（渝公交巡2016227号）主城区城市道路隔离设施品质提升方案（重庆市城市管理委员会201803）主城区城市道路指路标志设置指导意见（重庆市公安局201805）关于在全市现有斑马线上施画“我文明靠右行”文明交通提示语的通知（重庆市精神文明建设委员会办公室、第庆市公安局20200901）城市道路桥梁隧道交通设施设置指导意见4 .交通标志设计4.1 标志设置设置原则：交通标志旨在通过对驾驶员适时、准确的诱导，充分发挥其舒适、安全的效能。交通标志设计主要以不熟悉该区域道路网系统的驾驶员为基本使用对象，通过适时、适量地提供交通信息，使驾驶员能够正确选择路线及方向，顺利、快捷地抵达目的地。同时，通过禁令、指示、警告等标志来进行交通管制和保证行车安全，使道路发挥最大的作用。标志设置在施工过程中须注意以下几点： 在满足规定的前置距离的情况下，不允许损坏道路结构和妨碍交通安全；不应紧靠在建筑物的门前、窗前、及车辆出入口前；与建筑物保持Im以上的侧向距离。 一般情况下应设置在道路行进方向右侧或车行道上方，也可根据具体情况设置在左侧,或左右两侧同时设置。 应满足视认要求，避免上跨桥、照明设施、门架、监控设施、电杆、行道树、绿篱及路上构造物等对标志板面的遮挡。同时不应遮挡其他交通设施。 标志的版面应面向来车方向，并应尽量减少对驾驶员的眩光。设置路侧式标志时，可与道路中心线的垂直线成一定的角度，指路标志和警告标志为。度10度，禁令标志和指示标志为O度45度，道路上方的标志应与道路中心线垂直并与道路垂直线成O度10度的俯角。 标志立柱应保持垂直，其倾斜度不应大于立柱高度的05%,且不允许向车行道侧倾斜。 标志板在一根标杆上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右排列，同类标志的设置顺序，应按提示信息的危险程度先重后轻排列。停车让行标志、减速让行标志宜单独设置，如条件受限无法单独设置时，个支撑结构物上最多不应超过两种标志。 指路标志支持杆件采用圆形无钢管制作，表面进行热浸锌防锈处理（不喷漆），支撑结构表面颜色为热浸锌本色，钢管顶端设置柱帽。 标志安装在单柱或双柱式标杆立柱上时，安装高度为不低于2.5m,但安装在隔离带、绿化带等非行人通行的地点时，安装高度不低于2m0标志板外缘距路面侧石线不小于25cm。标志板安装在悬臂上，考虑到通行净空和路面维修增高的因素，安装高度控制在550cm以上。对于附着式标志安装高度为不低于2.5m和侧向净空不小于25cm的要求。4.2 版面设计标志根据其版面内容的不同，分为警告、禁令、指示、指路、诱导等几种。交通标志版面设计主要以道路交通标志和标线（GB5768.22022）与城市道路交通标志和标线设置规范（GB510382015）为依据，同时根据重庆地方意见主城区城市道路指路标志设置指导意见进行设计：交通标志种类：分警告标志、禁令标志、指示标志、指路标志、诱导标志等五大类，交通标志的颜色为：指示标志采用蓝底、白图案：警告标志采用黄底、黑边、黑图案：禁令标志
