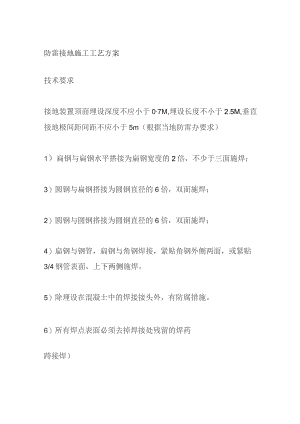

    防雷接地施工工艺方案.docx

    防雷接地施工工艺方案技术要求接地装置顶面埋设深度不应小于07M,埋设长度不小于2.5M,垂直接地极间距间距不应小于5m(根据当地防雷办要求)1)扁钢与扁钢水平搭接为扁钢宽度的2倍,不少于三面施焊;3)圆钢与扁钢搭接为圆钢直径的6倍,双面施焊;2)圆钢与圆钢搭接为圆钢直径的6倍,双面施焊;4)扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下两侧施焊。5)除埋设在混凝土中的焊接接头外,有防腐措施。6)所有焊点表面必须去掉焊接处残留的焊药跨接焊)钢筋弯曲半径不小于Iod、特殊情况不小于6d阀基接地极施工水平接地极由阀板基础上部钢筋网构成,以柱筋作为垂直接地极。在施工阀板基础水平钢筋网时,直接将其水平钢筋焊接连通,焊接长度大于14Omm独基接地极施工引下线施工1、按图纸所标注位置定位引下线位置,引下线采用2根不小于16的筋(如柱内主筋无16钢筋则焊接4根14钢筋作为引下线,直径不得小于12mm)引下线与地梁钢筋、柱筋连接采用不小于12的圆钢搭接,双面焊接焊缝长度大于圆钢直径6d,圆钢弯曲半径大于圆钢直径6d,并用油漆标记(方便查找)。(主筋冷搭接处必须焊接、丝接必须跨接焊接,当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。)2、随钢筋逐层串联焊接至顶层,并焊接出屋面一定长度的引下线镀锌扁钢40X4或12的镀锌圆钢。(弯曲处不应小于90度,并不得弯成死角,建议弯曲角度120。)引下线应躲开人较易接触到的地点,引下线除设计有特殊要求外,镀锌扁钢截面不得小于48mm,镀锌圆钢直径不得小于10mm,明装引下线在地面以上2m段套上保护管,并卡固及刷红白油漆。阀基中引下线必须与阀基底部钢筋连通。引下线的间距按设计要求设置。引下线按图纸所标注位置定位引下线位置,引下线采用2根不小于16的筋(如柱内主筋无16钢筋则焊接4根14钢筋作为引下线,直径不得小于12mm)引下线与地梁钢筋、柱筋连接采用不小于12的圆钢搭接,双面焊接焊缝长度大于圆钢直径6d,圆钢弯曲半径大于圆钢直径6d,并逐层用油漆作标记。等也位施工住宅供电系统采用TT、TN-c-s或TN-S接地制式,并进行总等电位联结;卫生间应作局部等电位联结。该等电位盒内预留-4*25扁钢。等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于10。总等电位应与接地网可靠连接。局部等电位做法有两种:1、如右图,将卫生间底板钢筋交接处点焊,2、将预等电位留钢筋与基础接地柱筋焊接连通,但不能与屋面避雷带连通。均压环、门窗接地施工为防侧击雷在建筑设计及防雷办要求当高度超过滚球半径时一类30米,每隔6米设一均压环(每隔一层)。均压环可利用圈梁内两条主筋焊接成闭合圈,此闭合圈必须与所有的引下线连接。外墙门、窗框、栏杆、金属百叶的每侧至少应预留有一根N10的钢筋,用于外墙门、窗框、栏杆的接地。接闪器(避雷带)安装1、明装屋面避雷网在土建屋面压顶施工完毕后插入,敷设于压顶外边缘不大于100mm位置2、明装避雷带先用电锤打出支架,然后按设计材质进行敷设避雷带,并与引下线可靠连接。3、避雷带安装IWJ度为女儿墙+15Ornm,固定支持卡直线间距Im一个,转弯中心处0.5m一个,并涂刷红丹防锈漆两遍,最后统一补刷银粉漆。4、阳角位置焊接避雷短针立起高度为300mm,并与压顶垂直。5、暗装避雷带在土建屋面压顶浇铸施工完成后进行,敷设于压顶外边缘不大于20mm位置,敷设厚度不大于20mm,阳角位置焊接避雷针立起高度为300mm,并与压顶垂直。6、突出屋面及外墙的金属构件应全部与避雷带焊接连通屋面避雷网搭接焊接长度L=6D,双面施焊,焊接方式为重叠焊接,严禁水平焊接。接闪器(避雷带)安装避雷带安装高度为女儿墙+15Omm,固定支持卡直线间距IlTl一个,转弯中心处0.5m一个,并涂刷红丹防锈漆两遍,最后统一补刷银粉漆。焊接应顺直、支架高度一致、油漆涂刷光亮、无流坠。竣工测试避雷带或避雷网平面布置图建筑物接地平面图接地装置的构成:人工接地体:一般是将型钢或钢管打入地下,形成有效接地,常用的一般有钢管接地极和角钢接地极;钢管接地极一般用2.5m长"4050壁厚不小于4mm的钢管,顶部打入地下深度不小于07m,形成接地极,角钢接地极一般用L5OX5角钢,顶部打入地下不小于0.7m,形成接地极。钢管、角钢接地极一般成组敷设。单根接地极间用-40X4镀锌扁钢接地母线连接形成一组。具体根数由计算确定,每组中接地极间距应为2-3倍的接地极长度,一般为5m。自然接地体:利用建筑物的结构作为接地体。经常作为接地体的建筑物的结构有钢结构、钢筋混凝土结构、钢筋混凝土基础、钢轨、金属管道等埋入地中的金属构件,这些构件只要安装正确,都是很好的接地体。接地母线、跨接线:接地母线一般采用-40X4镀锌扁钢或8镀锌圆钢制成。接地母线遇有障碍时,须跨越而相连接头。跨接一般会出现在建筑物的变形缝处,钢轨作为接地体时每节钢轨相连处,通风管道法兰盘连接处等。建筑防雷与接地工程建筑物防雷与接地工程图:一般包括防雷工程图和接地工程图。它主要由建筑防雷平面图、立面图和接地平面图表示。工程概况:该建筑避雷带沿屋面女儿墙敷设,支持卡子间距1m,东西两面墙设2根引下线,距地面2m设断接卡子,引下线固定支架间距l5m。接地体沿建筑物基础四周埋设,埋设深度0.68m,距基础中心距离为0.65mo施工说明:1、避雷带、引下线均采用一25X4扁钢,镀锌或作防腐处理。2、引下线自-0.3米到1.7米用50硬塑料管保护。3、采用一25X4扁钢作水平接地体,围建筑物一周埋设,其电阻不大于工O欧,达不到时,可增加接地极。接地系统接地装置由接地体、接地干线、接地支线组成,并和自然接地体连成一个整体。接地装置埋入土中的深度为08M,与设备基础的距离大于IMo接地装置接地电阻按电气规范规定不得大于40,若实测大于40,则需另外处理。接地装置安装与调试接地装置的安装:金属构件支架的接地极;(人工接地)利用建筑物结构作接地极。(自然接地)接地装置的调试:建筑物防雷接地电阻WIoQ;变电所保护接地电阻W4Q;独立避雷针接地电阻W25Q。接地电阻的检测方法是:用摇表检测。降低接地体也阻的方法:外引式接地;(增加人工接地极根数)。接地体深埋;(把接地体埋入更深的较湿土层中)。换土;(把电阻率高的土壤换掉)。增加化学降阻剂(在接地极附近土层浇氯化钠溶液等等)。
