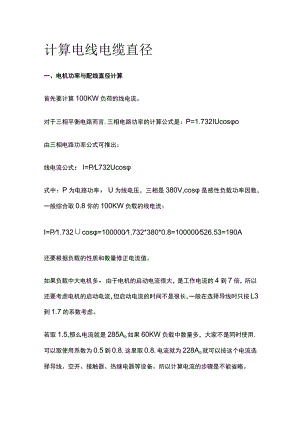

计算电线电缆直径一、电机功率与配线直径计算首先要计算100KW负荷的线电流。对于三相平衡电路而言,三相电路功率的计算公式是：P=1.732IUcoso由三相电路功率公式可推出：线电流公式：I=PL732Ucos式中：P为电路功率，U为线电压，三相是380V,cos是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P1.732cos=1000001.732*380*0.8=100000526.53=190A还要根据负载的性质和数量修正电流值。如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按L3到1.7的系数考虑。若取1.5,那么电流就是285Ao如果60KW负载中数量多，大家不是同时使用,可以取使用系数为0.5到0.8,这里取0.8,电流就为228Ao就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。S=Pcos=100/0.8=125KVA选择大于125KVA的变压器就可以了。50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量（土壤热阻系数100oC.cmW）（IOKV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米,试问配很截面积多大的电缆线？（铜的电阻率P取00175）（一）有额定容量算出电机在额定功率下的额定电流解：由P=SCOSqS=PCOS=220.8=27.5KVA其P为额定功率,COS为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=SU=27500380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。”二点五下乘以九，往上减一顺号走”说的是2.5mmz及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm'导线，载流量为2.59=22.5（八）。从4mm'及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即4x8、6x7、10x6、16x5、25×4o”三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5=122.5（八）o从50mm'及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减05。即50、70mm,导线的载流量为截面数的3倍;95、12Omm”导线载流量是其截面积数的2.5倍，依次类推。”条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25。C的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25。C的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm'铜线的载流量，可按25mm2铝线计算16×5=80可知选用16平方的合适再由允许压降算导线横截面积电机允许最低工作电压为此360V,变压器的副边电压为380V在额定功率下允许的最大压降为为为20V,在额定功率下允许的电阻为R=I=2073=0.27由R线=PL/S,算出导线横截面积：S=PLR线=0.0175×4000.27=24.62mm平方结论：应选25平方的铜电缆三.如何选用断路器，热继电器怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A,也是根据经验1平方毫米铜线可以通过46A的电流，我们取其中间值5A,那么电缆线的截面积应为37/5=6.4平方毫米。我们的标准电缆有6平方毫米和平共10平方毫米的为了保证可靠性，我们选择10平方的电缆。其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器,热继电器三相二百二电机，千瓦三点五安培。常用三百八电机，一个干瓦两安培。低压六百六电机，干瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW,4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15Ao1 .断路器：一般选用其额定电流1.5-2.5倍,常用DZ47-6032A2、电线：根据电机的额定电流15A,选择合适载流量的电线,如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方。3 .交流接触器:根据电机功率选择合适大小就行z1.5-2.5倍,一般其选型手册上有型号,这里我们选择正泰CJX2-2510,还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。4、热继电器其整定电流都是可以调整，一般调至电机额定电流1-L2倍。(1)多台电机配导线：把电机的总功率相加乘以2是它们的总电流。(2)在线路50米以内导线截面是：总电流除4.(再适当放一点余量)(3)线路长越过50米外导线截面：总电流除3.(再适当放一点途量)(4)120平方以上的大电缆的电流密度要更低一些四小结断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。热继电器的整定值是电机额定电流是Ll倍。交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。
