脚手架工程施工方案.docx

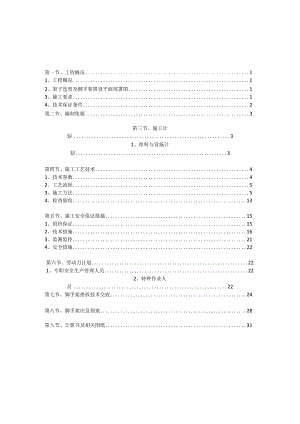

第一节、工程概况11、工程概况12、架子选型及脚手架搭设平面部署图13、施工要求14、技术保证条件2第二节、编制依据3第三节、施工计划31、原料与设施计划3第四节、施工工艺技术41、技术参数42、工艺流程53、施工方法54、检查验收13第五节、施工安全保证措施151、组织保证152、技术措施163、监测监控214、安全措施22第六节、劳动力计划221、专职安全生产管理人员222、特种作业人员22第七节、脚手架搭拆技术交底24第八节、脚手架应急预案28第八节、计算书及相关图纸31第一节、工程概况一、工程概况建设单位：云南恒云置业有限公司设计单位：华东建筑设计院有限公司监理单位：达华工程管理（集团）有限公司施工单位：江苏省建工集团有限公司勘察单位：西南有色昆明勘测设计（院）股份有限公司拟建场地位于昆明市西山区日新路陆家营社区，南侧为日新中路（十里长街），东侧为新建住宅小区，西侧为规划河道，北侧与核心商务区相邻，地处昆明南市副中心核心腹地地位。属于框剪结构；地上33层；地下2层；标准层层高：2.95m；总建筑面积：约.21平方米；二、架子选型及脚手架搭设平面部署图本工程Dl、D2、CI商业部位和地下室外围采用落地式扣件脚手架，主楼部分从二层开头采用爬架（祥见爬架专项施工方案）。三、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。2、确保脚手架在使用周期内安全、稳定、牢靠。3、选用原料时，力求做到常见通用、可周转使用，便于保养维修。4、脚手架在搭设及拆除进程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络项目经理安全技术负责人一L监督施工全过程的安全生产，纠正违章；2配合有关部门排除施工不安全因素；3项目全员安全活动和安全教育；4监督劳保用品质量和使用。技术负责人1制定项目安全技术措施和分项工程安全施工方案；2督促安全措施落实；3解决施工过程中的不安全技术问题。生产调度负责人L在安全前提下，合理安排生产计划；2组织施工安全技术措施的实施。机械管理负责人L保证项目使用的各类机械安全运行；2.监督机械操作持证作业。消防管理负责人一L保证防火设备设施齐全有效；2 .消除火灾隐患；3 .负责现场消防管理工作。劳务管理负责人1 .保证进场施工人员安全技术素质；2 .控制加班加点，保证劳逸结合；3 .提供必须劳保用品，确保安全。其他有关部门1财务部门保证安全措施项目的经费；2.卫生、行政部门保证工人生活基本条件，确保工人身心健康。2、脚手架的搭设和拆除需严厉执行该专项施工方案。第二节、编制依据1、建筑施工脚手架实用手册2、建筑地基基础设计规范GB50007-20113、建筑结构荷载规范GB50009-20124、混凝土结构设计规范GB50010-20105、钢结构设计规范GB50017-20036、建筑施工安全检查标准JGJ59-20117、建筑施工高处作业安全技术规范JGJ80-20118、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20Il9、危险性较大的分部分项工程安全管理措施（建质200987号文）10、建设工程安全生产管理条例国务院令第393号11、本工程设计图纸第三节、施工计划一、原料与设施计划1、脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB“3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB“700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品德量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸实验方法GB/T228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管曲折变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超越规定值时不得使用。钢管上严禁打孔。2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求，采用其余原料制作的扣件，应经实验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测验报告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。新、旧扣件均应进行防锈处置。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板(1)脚手板可用钢、木、竹原料制作、单块脚手板的质量不大于30kg；(2)竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准建筑施工木脚手架安全技术规范JGJ64的相关规定。5、安全网采用密目式安全立网，应符合下列要求：网目密度不低于2000目100c11(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于Imm；(3)网体缝线不得有跳针、露缝，缝边应均匀；(4)一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)做耐贯穿实验不穿透，L6xl.8m的单张网重量在3kg以上；(8)颜色应满足环境效果要求，选用绿色；6、连墙件原料采用钢管或型钢制作，其材质应符合现行国家标准碳素钢结构GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定。7、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于5mm,允许尺寸偏差应为±0.2mm,承力面钢板长度和宽度均不应小于150mm；承力面钢板和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡板，挡板高度不应小于40mm。8、可调底座及可调托座丝杆与螺母旋合长度不得小于6扣，螺母厚度不得小于30mm,插入立杆内的长度不得小于15OnImO第四节、施工工艺技术一、技术参数【扣件式脚手架】脚手架排数双排脚手架纵、横向水平杆部署方式纵向水平杆在上搭设高度(m)40钢管类型48.3×3.6立杆纵距(m)1.5立杆横距(m)0.9立杆步距(m)1.8双立杆计算方法按构造要求设计挡脚板2步1设脚手板2步1设横向斜撑5跨1设连堵件部署方式两步两跨连墙件连接方式扣件连接地区浙江杭州市基本风压(kN/n?)0.3安全网半封闭二、工艺流程【扣件式脚手架】基础承载力实验、原料配备一定位设置通长脚手板、底座一纵向扫地杆T立杆一横向扫地杆一横向水平杆一纵向水平杆(格栅)-设置卸荷钢丝绳一立杆一横向水平杆T纵向水平杆(格栅)一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网三、施工方法1、地基基础定距定位。依据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标志；用钢卷尺拉直，分出立杆地位，并用小竹片点出立杆标志；垫板、底座应精确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架进程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于IOCm。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)，立杆垫板或底座面标高高于自然地坪50mmI00mm,两侧设置排水沟，排水通畅。垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于20Onim的木垫板或槽钢。2、钢丝绳卸荷(1)梁板内的受拉锚环，必须在混凝土到达设计强度的75%以上方可受力使用。(2)拉钩、吊环肯定要采用圆钢制作，不允许用螺纹钢筋。(3)派工人扎接上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。(4)对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立刻进行修复，合格后方可继续使用。钢丝绳末端钢玄丝电承力端绳卡夹座绳卡间距A为6d-7d d为钢丝绳直径钢丝绳绳卡做法【扣件式脚手架】1、立杆设置(1)立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。接头地位交错部署，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。(2)上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20Omm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。(3)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mmo(4)立杆的垂直偏差应控制在不大于架高的l400o(5)开头搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可依据情况拆除。(6)立杆及纵横向水平杆构造要求见下图。捌丰郡正立面图接头不在同步内（立面,夕卜排）接头不在同步内（立面,内排）立杆对接接头部署（图示la=1500、h=1800）横向扫地杆纵向扫地杆纵、横向扫地杆构造(图示la=1500、h=1800)2、纵、横向水平杆(1)纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。要求如下：当采用对接时，对接扣件应该交错部署，两根相邻纵向水平杆接头不宜设置在同步或同跨;不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时，搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。(2)立杆与纵向水平杆交点处设置横向水平杆，两端固定在立杆上，以形成空间结构整体受力。500纵向水平杆横向水平杆互 立杆接头不在同步内(立面)纵向水平杆对接接头部署(图示la=1500、h=1800)3、剪刀撑设置脚手架外侧
