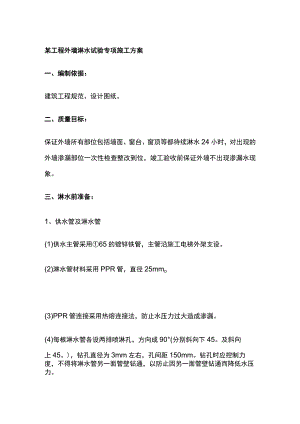

某工程外墙淋水试验专项施工方案一、编制依据：建筑工程规范、设计图纸。二、质量目标：保证外墙所有部位包括墙面、窗台、窗顶等都待续淋水24小时，对出现的外墙渗漏部位一次性检查整改到位，竣工验收前保证外墙不出现渗漏水现象。三、淋水前准备：1、供水管及淋水管(1)供水主管采用65的镀锌铁管，主管沿施工电梯外架支设。(2)淋水管材料采用PPR管，直径25mmo(3)PPR管连接采用热熔连接法，防止水压力过大造成渗漏。(4)每根淋水管各设两排喷淋孔，方向成90°(分别斜向下45。及斜向上45。)，钻孔直径为3mm左右，孔间距150mm。钻孔时应控制力度，不得将淋水管另一面管壁钻通，以防止因另一面管壁钻通而降低水压力。2、加压水泵型号可根据工程的高度确定，确保扬程及远端压力达到要求，并配备相应的电机。3、在建筑物施工临时用水管处设置一台加压水泵，然后连接到供水立管(65的镀锌铁管)，立管必须固定牢固安全，保证连接处和末端没有漏水，在淋水高度设置淋水管接口，接口高度不得比其低。4、淋水管布置(1)在高于上人屋面50cm处女儿墙以及21层、10层各设置25PPR淋水75管，沿建筑物一周水平布置，水管末端处用管帽封堵密实，确保末端和连接处不漏水，保证淋水压力。(2)淋水管用14#铁丝固定牢固，并保证淋水管一周的高差100mm,小孔面对外墙面。5、淋水前将窗户关好，防止水从窗口溅入室内造成污染和淋湿内墙。6、做好淋水前的安全措施，设置淋水警示牌，下方避免施工；检查水泵工作是否正常，并保证供电持续。7、提前通知甲方、监理单位淋水的部位、具体开始时间。四、淋水试验1.淋水试验自上而下分段进行，3222层为第一试验段，2111层为第二淋水试验段，10层以下为第三淋水试验段。2、派专人打开增压水泵，保证在墙面及外窗现场连续水幕，持续淋水24小时。3、每一段试验结束后，由建设单位、施工单位、监理单位、外窗安装单位共同对外墙及外窗进行逐层、逐户全面仔细检查，若发现有渗水,即对渗水处用红色粉笔进行标记,并填写外墙淋水试验检查记录表，验收合格后填写外墙淋水试验验收表。（见下图）4、每段淋水试验结束后,相关单位应立即组织人员对渗漏点进行处理，处理完成后再进行淋水复验，检查渗漏修补情况，无渗漏后进入下一试验段。五、渗水处修补整改1.墙体渗漏修补材料：堵漏王(1)待24小时淋水完成后，由工人对渗水标记处进行堵漏整改：对渗水标记处进行切割凿除-用水冲洗干净一堵漏王堵实一用1:3水泥砂浆修补抹平-浇水养护。(2)控制要点：渗水处切割凿除应合适，不得少凿；凿开后必须清理干净，然后用水冲洗干净，并立即用堵漏王进行封堵密实，不得有空隙或小孔，待堵漏王硬结后再洒水湿润用1:3水泥砂浆进行面层修补,平整度必须在2mm偏差范围内，且修补接头处必须平顺。修补时做到不污染旁边墙面，修补完成后及时进行清理，并对修补处进行浇水养护3天，避免出现空鼓、裂缝等质量通病。2、窗边渗漏采用压力灌浆方法处理，灌浆时严禁在铝合金门窗框铝型材上钻孔，同时应对外部窗边重新进行打胶。
