泵房及配电间管理楼.docx

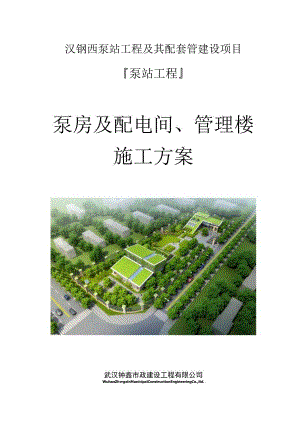

汉钢西泵站工程及其配套管建设项目泵站工程泵房及配电间、管理楼施工方案武汉钟鑫市政建设工程有限公司WuhanZhgxlnMunicipalConstructionEngineeringCo.zltd.务实、求精、团结、开拓(1)确保方案安全可行、对性强、操作性强，施工方案经济合理、坚持技术先进性、科学合理性。根据工程地质、水文地质、场地条件、地下管线、周边环境及工期要求等选择具有实用性、最佳的施工方案和机具设备。(2)以确保工期为原则，安排施工进度计划。(3)以确保质量为目标，选择专业化的施工队伍，配合配套的机械设备，采用经济、合理的施工方案。2工程概况2.1 泵站概况本工程为扩建雨水泵站，占地面积5186.8m20根据汉钢西雨水泵站及配套道路排水工程修建规划，规划月湖大道路口控制高程为25.0m,一是保证了月湖大道下穿京广铁路涵洞通行净空，二是利于与周边场坪竖向衔接；结合现状地形高程，站区设计地面高程拟定为25.00mO根据站区周边的规划道路情况，站区大门朝向西侧的拟建的梅家湖东路。在站区的布置上，本设计将主体构筑物设置在站区北侧，为减少配电电缆长度及便于设备维修，将配电间等紧靠泵房布置；而管理构筑物一一管理楼则布置在站区南侧，与主体构筑物之间用道路及绿化隔开，使管理区与生产区隔离，某某、通风、隔音条件较好。2.2 水文地质2.2.1 水文地质条件勘探期间钻孔中均见有地下水，该地下水为分布于上部土层的上层滞水和下部砂层中孔隙承压水。上层滞水水量较小，主要为大气降水及生活用水补给；下部第四系全新统(Q4)(4-1)层粉砂、(4-2)层细砂及(5)层砾砂属含水层，属承压水。承压水与长江水有密切的水力联系，受其侧向径流补给，水量丰富。本次勘察测得场地地下上层滞水水位为3.003.60m(对应高程为22.9023.63m),水位变化幅度为0.73m。地下水承压水水位按7.00m考虑。据K7孔水文地质水质分析结果，本场地地下水对混凝土及钢筋混凝土结构中的钢筋具微腐蚀性。2.2.2 地基岩土特征拟扩建的汉钢西泵站工程位于汉阳区国营长江船用机械厂的西面，京广铁路的东面，及汉江交汇处。场地地势变化较大，堤外标高在19.6525.70m,相对高差为6.05m；堤内标Wj在23.1526.63m,相对局差为3.48m；堤顶标在29.3Om左右。场区地貌单元属汉江一级阶地。场地土自上而下由素填土、第四系全新统（Q4）粘性土、砂性土、第四系上更新统（Q3）粘性土及志留系（三）泥岩组成。据钻孔资料，结合静力触探PSH曲线特性，按土体时代、成因类型、性质及强度，可将场地土分为6层14亚层。2.3 设计情况泵房上部及配电房：钢筋混凝土框架结构建筑，层高为10米和5米，总高10.3米和5.3米，本建筑功能包含有：主泵房、值班、配电室等，建筑面积为462.64平方米。本泵站规模为中型，等别为HI等，站区内主要建筑物级别为3级，其他临时建筑物为5级。站区内主要建（构）筑物为进水间、格栅间、前池、泵房、配电间、进水箱涵、管理楼等；临时性建筑物为施工围堰、临时住房等。堤身范围内构筑物为出江压力管、出江消能、自排闸、镇墩等。2.3.1 主体结构本工程主体结构采用明挖法施工。泵房长度21m,宽度9m,配电间21m*10.8m,管理楼7.8m*7.2m0相关参数子项名称±0.000相当于绝对标高屋面标高建筑抗震设防类别抗震等级结构类型基础类型建筑结构安全等级泵房及配电间25.30010m、5m丙类四级框架结构柱下独立基础二级管理楼25.3003.9m丙类四级框架结构柱下独立基础二级主要设计参数：垫层：C15基础及柱、梁、板等碎构件：C30,其他非结构构件均采用C20o柱直接落在泵房底板上基磁详泵房图<>6O<0>图2.3-1泵房及配电间平面布置图图2.3-2管理楼平面布置图2.3.2建筑砌体填充墙体部分为粉媒灰加气混凝土砌块:部分为蒸压粉煤灰砖土砌块，墙体定位除注明外逢轴线中，钢筋混凝土柱及构造柱位置、尺寸按照结构图实施。2.4项目建设概况工程名称：汉钢西泵站工程及其配套管建设项目建设单位：某某市成市防洪勘测设计院主体设计单位：泛华建设总承包公司总承包公司某某设计分公司基坑设计单位：某某中南勘察基础工程总承包公司地质勘察单位：中国建筑技术总承包公司总承包公司某某建筑设计分院监理单位：某某华泰工程建设监理总承包公司施工单位：某某钟鑫市政建设工程总承包公司汉钢西泵站工程及其配套管建设项目包含泵站主体结构、泵房、配电房、管理房、压力管出江和自排管出江等分部分项工程。3施工组织与施工准备3.1 施工组织机构本工程挑选公司施工经验丰富、年富力强、有责任心的人员组成现场技术、安全、质量部门负责现场检查工作，进行现场组织管理。组织机构见图3.1-1。图3.1-1施工组织结构图3.2 施工管理本工程施工工序多，质量要求高，为了保证施工质量、加强现场施工组织管理并做好工序衔接，施工过程中在落实部门岗位责任制的基础上实行行政领导和主要管理人员工地值班制度和工序技术负责制度。施工过程中，技术负责人负责现场工序的技术指导、技术监督，并及时处理施工中遇到的技术问题，及时反馈信息。安全负员负责施工安全检查、培训教育、文明施工、环境保护等工作。施工员、质检员根据质量总目标，进行施工质量检查，及时对关键工序进行技术交底，使工程能按合同、设计、规范要求施工；同时负责进行隐蔽工程的检查评定。材料员负责根据工程进度情况，合理组织原材料的采购、验收、和保管；负责各种原材料、机具、设备的合理调配，对工程所用的材料、机电设备的质量和管理负责。预算员及资料员负责各施工队的劳务合同签订，对业主及各施工队验工计价工作。3.3 施工目标3.3.1 安全生产管理目标安全生产管理目标为达到安全生产标准化工地，且必须实现“六无”目标：(1)无因工死亡事故，年重伤率为零；(2)无拆迁工程事故和设备安装工程重伤以上(含重伤)事故；(3)无触电、物体打击、高空坠落等事故；(4)无重大机电设备事故、重大交通事故及火灾事故；(5)无因施工造成地表沉陷及由此导致交通中断、通讯中断、用电中断、各种水管破裂漏水、煤气泄露爆炸等重大公共安全事故；(6)无集体中毒事故。3.3.2 文明施工管理目标满足某某市有关文明施工的相关规定及业主的文明施工管理办法，达到合格目标。3.3.3 质量目标质量目标：达到国家质量验收合格标准。3.3.4 环保目标严格按照国家环境保护法、水土保持法等有关规定，采用严格有效的降水措施，避免过量排泄地下水，尽量保持原有水文地质条件，并在当地有关部门的指导下，制订切实可行的各种制度措施，确保生产、生活用水及渣土的排放符合环保要求，减少施工噪声，控制扬尘，防止水土流失，环境保护达到国家环保标准。3.4 施工准备3.4.1 施工现场准备1)测量放线根据勘测院基准点、基准线和水准点，以及国家测绘标准和本工程精度要求，测设自己的施工控制，以满足在施工过程中所要进行的平面和高程控制测量、立模放样、安装测量、施工现场地形测量和施工监测测量以及竣工测量等。施工控制资料提交监理人审批。2)大临设施通过施工总体计划和施工进度，进行施工总平面布置工作，完成大临设施的搭设及进出施工道路的修筑、供水、供电、通讯管线的敷设工作。3.4.2 技术准备(1)熟悉和审查施工图纸，做好图纸会审工作，及时请设计单位进行设计交底工作，做好交底会议纪要。(2)原始资料调查分析。对施工现场的地形、工程地质和水文地质、施工现场地上和地下障碍物情况进行详细的调查，做到心中有数。并结合围护、土方、结构等各个阶段的施工采取相应措施。3.4.3 物资准备(1)根据施工图预算的材料分析和施工进度计划要求，编制建筑材料需用量计划。(2)建立健全预警机制，充分准备好预警材料、机械等。3.5 施工筹划3.5.1 施工进度计划依据合同工期和总体施工进度计划，项目部把工作重点放在主体结构，计划12月份完成泵房及配电间、管理楼的框架结构浇筑工作，202*年1月底完成建筑砌筑工作。具体施工计划横道图详见附图汉钢西泵站总体施工进度计划。3.5.2 平面布置根据业主提供施工用地范围，结合现场、施工阶段及施工特点考虑，作如下布置：(1)、本工程项目经理部现场办公室采用两层A级防火材料活动板板房搭建，施工围挡内搭设简易值班室。(2)、施工场地采用全封闭围护措施，在主要出入口设大门。场地围护结构采用2.0米高PVC围挡，底部为50Omm高*24Omm宽砖砌体。(3)、施工现场的道路是组织物质运输的动脉。在开工前，必须按照施工总平面图的要求，合理利用施工场地。施工便道基本上沿着铁路边坡下方布置，施工现场内便道采用钢筋碎结构，厚0.2-0.3米，宽4.0米。施工便道根据下卧层地基情况采用30Cm厚的水稳基层+20CmC30素碎结构，施工场地全部硬地坪化。详见附图施工总平面布置图。3.6 资源配置计划施工主要原材料为钢筋、混凝土、脚手架钢管、模板等。钢筋根据施工进度计划，做到分期、分批进场和分类别堆放并作好钢筋的标识和维护工作，避免锈蚀或油污，确保钢筋表面洁净；混凝土采用商品混凝土；脚手架钢管、模板等通过租赁方式，循环使用。3.6.1 机械设备配置计划表3.6-1机械设备配置表序号机械或设备名称型号规格单位数量备注1汽车式起重机QY-25台1钢筋、模板等吊装2钢筋弯曲机GQW40台2钢筋加工3钢筋调直机GT4-10台1钢筋加工4钢筋切断机GQ40A台1钢筋加工5交流电焊机BX-400台5钢筋焊接6插入式振捣器ZN50台5混凝土施工7木工圆盘锯3MJ-I16台1模板加工8平刨MB-503台2模板加工9台钻VV508S台1模板加工10砂轮切割机J2G-400台1钢筋、模板加工11水准仪DSZ2台2高程测量12全站仪索佳台1定位测量12搅拌机500L台1砌筑砂浆搅拌13冲击钻台2结构钻孔锚固钢筋14小型切割机台1加砌块切割3.6.2劳动力配置计划根据施工进度需要和监理工程师的要求，人员分期、分批进场，并根据情况变化随时调整。主体基坑开挖施工高峰期拟投入施工人员77人。其中管理人员14人，施工作业及其他人员63人。详见表3.6-2o表3.6-2劳动力配置计划表序号项目人数备注序号项目人数备注I项目经理112钢筋工122技术负责人113电焊工63施工主管114模板工154技术员115混凝土工85质检员116电工26施工员317汽车司机27测量员218挖机司机28安全员119吊车司机29计划员预算员120司索工210
