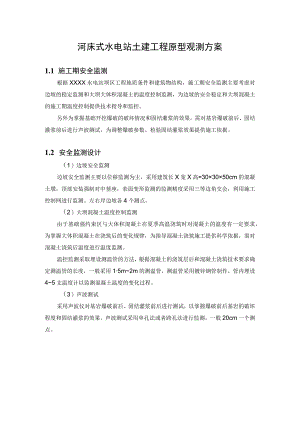

河床式水电站土建工程原型观测方案.docx

河床式水电站土建工程原型观测方案1.1 施工期安全监测根据XXXX水电站坝区工程地质条件和建筑物结构，施工期安全监测主要考虑对边坡的稳定监测和大坝大体积混凝土的温度控制监测，为边坡的安全稳定和大坝混凝土的施工期温度控制提供技术指导和监控。另外为掌握基础开挖爆破的破坏情况和固结灌浆的效果，需对基岩爆破前后、固结灌浆前后进行声波测试，为调整爆破参数、检验固结灌浆效果提供施工依据。1.2 安全监测设计（1）边坡安全监测边坡安全监测主要以位移监测为主，采用建筑长X宽X高=30×30×50cm的混凝土墩，顶部安装强制对中基座，表面变形监测的监测精度采用三等边角交会，利用施工控制网进行监测。左右岸边坡各4个测点。（2）大坝混凝土温度控制监测由于基础强约束区与大体积混凝土在夏季高温浇筑时对混凝土的温度有一定要求，为掌握大体积混凝土在浇筑后的变化规律，为指导混凝土浇筑施工提供科学依据，需对混凝土浇筑后温度进行温度监测。温控监测采取埋设测温管的方法，根据混凝土的浇筑层后和混凝土浇筑技术要求确定测温管的长度，一般采用15m2m的测温管，测温管采用镀锌钢管制作，管内埋设45支温度计以监测混凝土温度的变化过程。（3）声波测试采用声波仪对基岩爆破前后、固结灌浆前后进行测试，以掌握爆破前后基岩的破坏程度和固结灌浆的效果。声波测试采用单孔法或者跨孔法进行监测，一般20cm一个测点。1.3监测仪器设施的施工（1）表面变形测点1）按照设计点位布置表部位移测点。测点墩长X宽X高=30X30X50Cm,顶部安装强制对中基座，安平误差小于4'。2）采用施工测量控制网网点作为工作基点进行变形监测。3）边坡开挖支护阶段每周测量一次，稳定后逐渐减少测次至每月一次。（2）测温管的埋设安装与观测1）选用65Omm的镀锌钢管作为测温管，底部封堵，长度视浇筑层厚度确定，一般以1.5m2m为宜。2）在混凝土浇筑前将测温管安装在设计位置。3）在混凝土浇筑时将按一定的间隔已绑扎好的4-5支温度计放入测温管内进行温度监测。4）监测频率：埋设后每4小时监测一天，以后8小时监测至混凝土最高温,温度下降时根据施工需要监测一段时间停止监测。（3）声波测试1）基岩爆破（灌浆）声波测试宜在爆破（灌浆）前后的原位上进行，以便进行爆破对基岩损坏程度的对比分析及灌浆效果的对比分析。2）记录爆破（灌浆）前后各孔位的高程，桩号，钻孔灌水后渗漏情况，跨孔距离等资料。3）每20Cm一点进行声波测试，记录波型图或首波状态，并对其进行整理分析。
