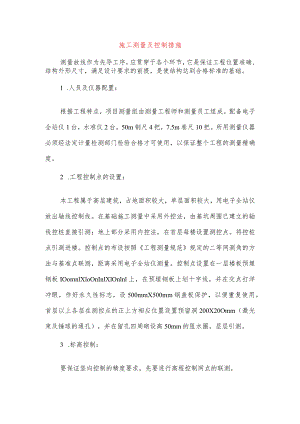

施工测量及控制措施.docx

施工测量及控制措施测量放线作为先导工序，应贯穿于各个环节，它是保证工程位置准确、结构外形尺寸，满足设计要求的前提，是使结构达到合格标准的基础。1 .人员及仪器配置：根据工程特点，项目测量组由测量工程师和测量员工组成。配备电子全站仪1台，水准仪2台，50m钢尺4把，7.5m卷尺10把。所用测量仪器必须经法定计量检测部门检验合格才可使用，以保证整个工程的测量精确度。2 .工程控制点的设置：本工程属于高层建筑，占地面积较大，单层面积较大，用电子全站仪放出轴线控制线。在基础施工测量中采用外控法，由基坑周围已建立的轴线控桩直接引测；地上部分采用内控法，在首层每楼设置测控点。将控桩点引测进楼。控制点的布设按照工程测量规范规定的二等网测角的方法与基准点联测，距离采用电子全站仪测量。控制点设置在一层楼板预埋钢板IOomnlXloOnInlXlOnlnl上，在预埋钢板上划十字线，并在交点打洋冲眼，作好永久性标志，设500mmX500mm钢盖板保护，以便重复使用。首层以上各层在测控点的正上方相应位置设置预留洞200X20Omm（激光束及锤球的通孔），并在留孔四周砌设高50mm的阻水圈，层层引测。3 .标高控制：要保证竖向控制的精度要求，先要进行高程控制网点的联测，检查场区内水准点是否被碰动，确认无误后引测标高。3.1 标高基准点的测设必须正确，同一层不少于3点，以便于互相校核，每点校差不得超过3mm,取其平均值作为平面施工中标高基准点。3.2 根据基坑情况，在坑内设置标桩，将高程引测到标桩上，用红标出，并标明绝对标高和相对标高，供施工时用。3.3 在首层南北两侧,采用IOCmXlOCnI钢板制作，用钢针刻划出“十”字线作为基准点，为高程引测提供依据，在基准点的正上方相应位置设计预留洞20OmnlX20（m（锤球的通孔），严禁覆盖，并严防杂物从洞口坠落。3.4 各层标高的传递均利用首层红“”上顶线为标高基准线，用检定合格的钢尺向上引测，也可位于中间层，加设标高基准点，以此向上传递。3.5 标高基准点每层不少于3个，用水准仪往返测，测设合格注上标记，并要设在同一个水平标高上。4 .建筑物竖向控制：4. 1地上结构放线直接依据设在一层楼板上的平面控制网，其它楼层平面放线，根据规范要求，应从一层楼板控制网引测到各层,平面控制点的传递采用内控传递、外控监测，投点仪选用电子全站仪。所有控制点传递完成后，则形成该楼面平面控制网。对该平面控制网进行角度观测及边长量距（精度1/5000）。若边长较差AS>±3.1mm,B>±24，则说明投点精度不够，必须重新投点，直至满足精度要求。4. 2每次向上传递投点时，必须3点以上，本工程根据施工段设置测控点，测控点必须构成几何图形，根据平面控制网控制点的布设,无论施工哪一段，都可根据其中的3个点确定位置，找出点与点之间的边角几何关系进行闭合校核。5. 3楼面控制点引测完毕，把各相关的投影点相连即基准线，并将这些基准线平移至楼面各轴线。经校核无误后方可在该平面上放出其它相应的设计轴线和细部线。每一层平面或每段轴线施测完后，进行自检，合格后由专职人员复检，合格后再报监理复检。6. 沉降观测：建筑物沉降观测，首先要在一层柱和墙施工时按照图纸设沉降观测点，并测出起始标高，然后每施工一层，复测一次，直到竣工后，每100天下沉小于Imm为止。沉降观测必须使用精密水准仪和钢尺,认真操作，并根据工程进度按时进行。操测要做到“三固定”：仪器固定、人员固定、观测的线路固定。沉降观测的数据整理后，并入工程交工资料。
