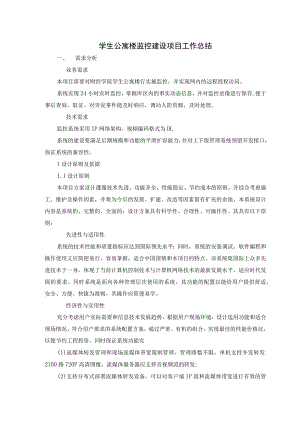

学生公寓楼监控建设项目工作总结.docx

学生公寓楼监控建设项目工作总结一、需求分析业务需求本项目需要对财经学院学生公寓楼行实施监控，并实现网内的远程授权访问。系统实现24小时实时监控，掌握库区内的事实动态信息，并对监控录像进行保存,便于事后查询、取证。对突发事件能及时响应，调动人防资源，及时处理。技术需求监控系统采用IP网络架构，视频编码格式为DL系统的建设要满足后期规模和功能的平滑扩容能力，并对上下级管理系统预留开发接口，保证系统的兼容性。1设计原则及依据1.1设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：先进性与适用性系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。经济性与实用性充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实(1)流媒体转发管理和现场流媒体带宽限制管理，管理路数不限，单机支持并发转发2100路720P高清图像，流媒体服务器应支持音视频流的转发;(2)支持分布式部署流媒体转发设备，可以对客户端IP段和流媒体带宽进行有效的管理；(3)能够解决多级浏览级联问题，需要查看越级机构的图像时，可以直接访问流媒体服务器，而不用都去直接访问网络带宽资源有限的下级机构，从而解决多级浏览级联的问题；(4)支持动态IP变更自动捕捉、修正相关设置参数；4.5视频存储功能(1)软件可以对全网的设备进行计划存储配置；(2)应集中存储(备份)管理前端设备的实时图像和历史录像，并提供集中检索服务；(3)中心集中录像库设置，可设置需要备份的录像时间段和备份盘符，同时可以查看某路图像指定日期的录像内容；(4)录像备份完整性检查，具有断线告警功能；(5)系统维护服务器将定时检查磁盘的情况，进行清盘任务、自动导出等功能；(6)提供分散与集中相结合的存储方式，但应采用统一的检索服务，实现对全局范围所有信息的集中检索，检索的条件可以自行定义。4.6视频解码功能视频解码要求达到在监控中心通过网络接收前端的数字压缩视频流，利用软件解码、专用图像解码卡、嵌入式解码器相结合的方式，实现对网络视频流的图像还原，再对多路还原后的前端视频信号进行任意切换、控制、上电视墙显示。网络数字矩阵软件支持对主流嵌入式DVR.DVS,IP摄像机等数字编码设备输出网络视频流的解码还原。软件具体功能如下：(1)软件可以对监控中心所具备的软件解码主机、专用视频解码卡和嵌入式解码器的类型、能力和输出进行管理配置;(2)软件可支持管理最大16台软件解码主机输出上电视墙。(3)软件可提供本机显示控制，提供电子地图、分组、轮巡、联动等多种控制方式。(4)软件可提供矩阵卡输出模拟视频信号复合方式控制，实现与原有模拟矩阵系统的有机结合。4. 7远程管理功能系统自带远程管理功能，目前可支持业务功能管理、系统管理及状态监控，极大地方便了用户对项目系统概况的整体监控和故障等解决，实现移动化地系统管理。业务功能管理，主要完成系统的组织结构、设备添加、用户管理、权限设置、录像计划、报警联动等等诸多系统功能。系统管理中主要体现了对服务器的管理，比如系统CMS、DMS等各服务器的IP、端口、分布或级联架构等；状态监控，则供用户随时查询用户登录状态、设备在线状态及系统运行状况，以保证系统的健康稳定运行。(1)组织机构管理；(2)用户管理；(3)角色、权限管理；(4)厂家监控设备注册；(5)已安装监控设备注册；(6)定义树型组的管理；(7)日志管理;(8)数据备份、还原处理；(9)控制权管理；(10)图像调度管理；(11)设备管理和测试；(12)通信功能；(13)系统配置;(14)安全性管理；一、型号参数、DH-IPC-FW665P(-P)信噪比大于50dB伽玛校正0.45增益控制自动白平衡自动电子快门自动/手动，l50lIoOOoo视频压缩标准H.264视频分辨率D1/HD1/VGA/CIFQVGQCIF视频帧率PAL:25帧/秒，NTSC：30帧/秒，帧率可调视频码率32k2Mbps码率可调，也可自定义视频接口1路复合模拟视频输出，BNC（1.0VP-P,75）音频压缩标准G.711G.726/AMR音频码率64kbps32kbps10.2kbps音频输入1路，3.5mmJACK接口音频输出1路，3.5mmJACK接口报警接口1路输入，1路输出（开关量）有线网络1路10/100M以太网，RJ45接口无线网络无移动3G网络无网络协议标准HTTP,TCP/IP,ICMP.RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE心跳机制支持本地存储支持microSD卡存储RS485接口1路，支持透明通道连接，支持多种云台协议PoE供电仅-P型号支持供电电源适配器供电模式DC12V,仅-P型号支持PoE供电功耗<5W防护等级IP65工作环境工作温度T0°C+50°C,工作湿度10%90%外形尺寸138mm*78mm*75.5mm整机重量1.2kg安装方式支持多种安装方式（支架选配）产品外形尺寸又一次升级;SVR录像机是网络化监控产品，适应安防监控网络化、高清化、大容量存储的需求,提供了更便捷、更广范围和更长时间的监控体验。可以接入IPC.NVS、DVR等各种标清和高清编码设备，支持48至128个录像通道；2Gbps的网络带宽保证了录像传输的流畅性；而多达16块硬盘提供了足够的视频存储空间；单机可以作为小型网络化监控方案的核心；多机分布式部署则可以构建大型网络监控平台。选择SVR,选择网络化监控。I网络存储录像机1、内置监拄平台软件，嵌入 式结构：2、减少机柜空间，减少单个 设备故障短板：3、提高内部网络防病毒的安 全性：监控平台（服务器十软件）视频存储阵列高可靠性安全性的变革曳杂到简单的应用变革SVR硬件采用稳定可靠的元器件，并且加入冗余设计，电源、风扇都采用硬件冗余的方式保证整机的稳定性。电源：采用2+1热插拔电源，总共有3个电源，任意一个损坏都不会影响整机运行。机箱：完全自主设计，采用L2mm的加厚热镀锌钢板；高精度铝合金滑道；风扇：冗余双滚珠轴承风扇，MTBF10万小时，支持在线更换。提供S.A.R.M.T硬盘技术，实时反馈硬盘状态，第一时间硬盘故障上报机制。提供蜂鸣器告警、Email告警功能。支持在线更换电源一风扇模块可以支持每个通道配置不同的录像存储策略，配置不同的存储策略,存在在不同的磁盘空间中。支持多种数据存储方式,主要推荐使用Raid5和单盘两种模式。Raid5适用于数据安全性比较高的场合，通常推荐采用“5*3+1配置方窠”进行配置。单盘通常适用于录像时间比较长的场合。SVR启动时，会分割一块内存作为Ramdisk,软件系统自解压到Ramdisk中，把Ramdisk作为虚拟系统盘运行（类似于windows服务器的C盘）。除了必要的配置信息保存到物理系统盘中，一切皆在内存中运行。SVR为您提供了公开、成熟的开发方案，是您可以专注于业务的实现。如果您的软件已经支持大华SDK,那么SVR可以无缝接入您的软件平台。如果您是新的开发者，只要采用大华网站上公开的标准SDK,即可对SVR进行二次开发。用WEB配置方式，10分钟可以完成配置。性能特点。高吞吐量SVR3016采用64位双核CPU、提供强大的数据业务处理能力：前端可提供2个IGbit/s网络接口，支持双网口负载均衡绑定后端提供2路8X3Gbit/sminiSAS磁盘通道。提供高达2GB的Cache0©高密度、高容量SVR3016支持容量如下：单设备可配置16个SATA硬盘。可级联2个扩展柜。最大可配置46个硬盘，总共46TB容量（配置100OGBSATA硬盘时）。支持为每路摄像头分配单独的存储目录，存储目录数量无限制。高可靠性SVR3016提供了以下可靠性设计：温控机制，防止机框过热故障。每路摄像头管理，可实现录像数据互不影响。ECC（ErrorCheckingandCorrecting）技术实现内存数据纠错。在线升级设备软件功能，简单操作完成维护。全面的数据保护SVR3016提供多种保护措施，实现数据的全面保护：提供S.A.R.M.T硬盘技术，实时反馈硬盘状态，第一时间硬盘故障上报机制。提供全局热备盘支持，保证raid组高安全性提供raid。、1、5。高可维护性SVR3016提供了以下维护以及告警功能：提供基于Web的告警、日志，实时显示各种设备的状态。提供蜂鸣器告警、Enlail告警功能。支持多种编码设备DVR嵌入式硬盘录像网络视频服务器IP摄像机可靠性设计。电源可靠性电源可靠性设计如下：2+1冗余备份。支持在线更换电源一风扇模块。WebUI功能简介。丰富的业务功能通过WebUlSVR3016可以完成如下业务功能：创建、删除各种级别的RAID(RedundantArrayofIndependentDisks)组。创建、删除存储池、设定各种属性添加有效用户添加前端编码设备创建、删除、编辑存储目录，支持每路摄像机单独目录。©全面的系统监控功能通过WebUl管理方式，SVR3016提供以下系统监控功能：各个物理模块的监控监控各个物理模块的状态。各个设备的监控监控各个接入设备的状态，是否在线，是否录像等。业务状态的监控实时监控SVR3016的业务状态，包括RAID组的状态、各个主机LUN的状态、CaChe的使用情况。多样的告警方式SVR3016提供以下告警方式：基于WebUI的告警通过WebUI,可以查看蜂鸣器告警、Email告警、历史告警和当前告警。声音告警SVR3016在设备出现紧急故障时，通过设备上的告警蜂鸣器告警。指示灯告警SVR3016在出现局部物理故隙时，通过每个框上告警灯指示故障的位置。软件功能简介实时监控：支持实时视频播放、轮切控制等支持H.264、MPEG-4,D1CIF格式标准视频4、6、8、9、13、16、20、25、36等窗口数量分割画面局部放大前端控制：支持远程云台控制、云台控制权限管理、支持预置位等三维定位电子地图鼠标模拟摇杆（可以根据速度自动设定步长）高级选项：预置点、巡迹、线扫、翻转、水平旋转、点间巡航、灯光、雨刷监视计划任务：监视任务配置窗口监视的通道列表，监视计划配置执行任务的时间段计划配置计划支持导入导出报警部分：布撤防（设备，报警类型，通道）
