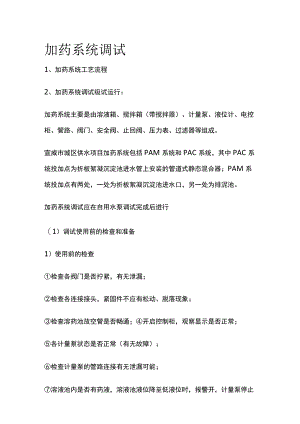

加药系统调试.docx

加药系统调试1、加药系统工艺流程2、加药系统调试级试运行：加药系统主要是由溶液箱、搅拌箱（带搅拌器）、计量泵、液位计、电控柜、管路、阀门、安全阀、止回阀、压力表、过滤器等组成。宣威市城区供水项目加药系统包括PAM系统和PAC系统，其中PAC系统投加点为折板絮凝沉淀池进水管上安装的管道式静态混合器；PAM系统投加点有两处，一处为折板絮凝沉淀池进水口，另一处为排泥池。加药系统调试应在自用水泵调试完成后进行（1）调试使用前的检查和准备1）使用前的检查检查各阀门是否拧紧，有无泄漏；检查各连接接头，紧固件不应有松动、脱落现象；检查溶药池放空管是否畅通；开启控制柜，观察显示是否正常；各计量泵状态是否正常（有无故障）；检查计量泵的管路连接有无泄漏可能；溶液池内是否有药液，溶液池液位降至低液位时，报警开，计量泵停止工作。2）调试使用前的准备关闭加药泵所有阀门；打开溶药池放空阀排污，排污结束后关闭放空阀；打开溶药池进水阀，按比例配置（调试期间按5%浓度）药液，待溶液池液位计指示到高液位时关闭进水阀（或根据需要加到一定液位）；打开搅拌电机搅拌，使溶液均匀。（2）系统启动1）启动打开计量泵出口阀门；打开计量泵进口阀，溶液池出口阀；调整计量泵行程至适当位置；2）选择操作模式就地手动操作：I、将计量泵操作模式选择开关切换至就地手动方式；II、按下计量泵启动按钮；田、调节面板频率设定旋钮至所需运行频率；IV、计量泵以设定冲程运行,电流表指示正常；V、备用泵的投入,先停掉故障泵,备用泵选择开关切换至故障计量泵，然后按下备用泵启动按钮；VI、搅拌电机的投入，按下搅拌电机启动按钮，一定时间后关闭。远程控制操作：I、将计量泵操作模式选择开关切换至远程控制方式；n、由监控系统计算机或其他控制系统手动或自动启动计量泵；田、计量泵以监控系统计算机或其它控制系统手动设定冲程运行；M备用泵和搅拌电机的投入，也以监控系统计算机或其它控制系统手动设定冲程运行。(3)系统运行1)计量泵切换计量泵发生故障时，发出报警号，打开备用泵间的联络阀，备用泵投运；关闭发生故障的计量泵进口阀、出口阀；检查发生故障的计量泵并进行维修。2)装置停运停计量泵；关闭溶液池出口阀；关闭计量泵进口阀、出口阀；关闭电源；打开排污阀，排尽池内溶液。(4)系统运行注意事项1)计量泵计量泵应注意防水，否则有可能烧毁计量泵的控制单元。溶液池配料后，检查计量泵进口管中是否有气体或杂质进入，如有，应及时排掉。应经常检查计量泵有无渗漏，如有渗漏，应及时维修。启动泵时，运行泵和备用泵间的联络阀必须关闭，防止强力冲击止回阀，形成止回阀堵塞。装置运行过程中，运行泵和备用泵间的联络阀必须关闭，防止串样,造成加药量控制不准。泵处于开启状态时，禁止关闭泵进出口管路上任何阀门。在调节冲程位置时，确保计量泵的电机始终在运转。2)系统清洗系统长时间运行后，溶液池及过滤器中沉淀物会增加，有可能堵塞计量泵和管路，所以定期要进行清洗。(5)故障现象与排除故障原因消除方法计量精度降低进口管路堵塞或阻力太大疏通进口管路及采取相应措施减少阻力进口管路连接处空气进入拧紧连接丝扣或密封接口泵体内管路内有空气排除空气进出口单向阀关闭不严检查阀座、清洗或更换进出口单向阀处密封检查密封面或更换密封圈垫泄漏安全阀起跳频繁调节弹簧松紧，找出原因采取相应措施消除输送介质不清净用过滤等方法清净隔膜腔内限制板处密封不严拧紧泵头端部螺丝或找出原因进行消除闷头螺钉密封不严拧紧闷头螺钉电机转速不稳稳定电源频率及电压流量调量螺丝磨损或窜出更换磨损件或找出原因消除传动减速机振动及噪音泵超负荷运转降低负荷量液压室内过压，安全阀不起跳调节或更换安全阀弹簧填料过紧，发热摩擦力过大放松或更换填料蜗杆窜动找出原因进行消除传动零件间隙增大找出原因，调整间隙或更换磨损件
