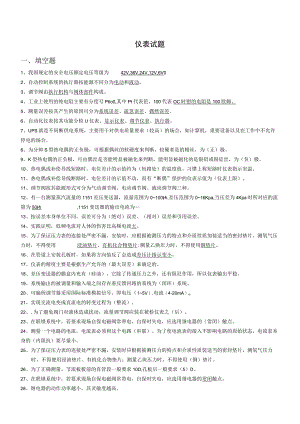

4月自动化仪表试题库.docx

仪表试题一、填空题1、我国规定的安全电压额定电压等级为42V,36V,24V,12V,6V02、自动控制系统的执行器按能源不同分为电动和液动。3、调节阀由执行机构与阀体部件构成。4、工业上使用的钝电阻主要有分度号Ptlo0,其中Pt代表笆，100代表OC时钳的电阻是100欧姆。5、测量误差按其产生的原因可分为系统误差、疏忽误差、偶然误差。6、自动化仪表按其功能分检U仪表、显示仪表、调节仪表、执行器。7、UPS就是不间断供电系统，主要用于对供电质量要求（较高）的场合，如计算机，重要设备以及在工作中不允许停电的场合。8、为分辩S型热电偶的正负极，可根据偶丝的软硬度来判断，较硬者是的精丝，为（正）极。9、K型热电偶的正负极，可由偶丝是否能明显被磁化来判断，能明显被磁化的是银铝或银硅丝，为（负）极。10、热电偶或补偿导线短路时，电位差计的示值约为（短路处）的温度值。习惯上称短路时仪表指示室温。11、热电偶或补偿导线断路时，电位差计的示值不动，而有“断偶”保护的仪表示值为（仪表上限）。11、调节阀按其能源形式可分为气动调节阀、电动调节阀、液动调节阀三种。12、有一台测量蒸汽流量的1151差压变送器，流量范围为0100th,差压范围为016Kpa,当压差为4Kpa时所对应的流量为50lh,1151变送器的输出电流为13、按误差本身单位不同，误差可分为（绝对）误差、（相对）误差和引用误差。14、实践证明，低频电流对人体的伤害比高频电流大。15、为了保证压力表的连接处严密不漏，安装时，应根据被测压力的特点和介质性质加装适当的密封垫片。测氧气压力时，不得使用浸油垫片、有机化合物垫片;测量乙焕压力时，不得使用铜垫片。16、在管道上安装孔板时，如果将方向装反了会造成差压计指示变小。17、仪表的精度主要是根据生产允许的（最大误差）来确定的。18、差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有阻尼作用，所以仪表输出平稳。19、系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。20、可编程调节器采用国际标准模拟信号，即电压（15V）,电流（4-20mA）o21、实现交流电变成直流电的转变过程为（整流）。22、.为了避免阀门对液体造成扰动，流量调节阀应装在被检仪表之（后）。23、在联锁系统中，若要求现场自保电磁阀常带电，自保时失电，应选用继电器的（常闭）触点。24、测量一个电路的电流，电流表必须和这个电路（串联）。为了使电流表的接入不影响电路的原始状态，电流表本身的（内阻抗）要尽量小。25、为了保证压力表的连接处严密不漏，安装时应根据被测压力的特点和介质性质装适当的密封垫片，测氧气压力时，不得便用浸油垫片、有机化合物垫片；测量乙块压力时，不得使用（铜）垫片。26、为了正确测量，节流板板前的直管段一般要求10D,孔板后一般要求（5）D。27、在联锁系统中，若要求现场自保电磁阀常带电，自保时失电，应选用继电器的常闭触点。28、继电器的动作功率越小，其灵敏度越高。29、线路不宜敷设在高温设备和管道的上方，也不易敷设在腐蚀性液体管道的下方。30、西门子440变频器上面板上显示“A*”信息表示报警，“F*”信息表示故障二、判断题1、（J）准确度是指测量结果和实际值的一致程度，准确度高意味着系统误差和随机误差都很小。2、（J）单位时间内导线流过的电荷数量为电流强度。3、（J）导线的电阻与导线的长度有关。4、（）电磁流量计所测介质必须是导电性液体，所以不能测量气体介质流量5、（J）差压变送器测流量时，若负压引压线堵，则测量值显示100%以上。6、（J）西门子PLC电池更换时只能在系统通电时更换，否则会丢失用户存储器中的程序和数据。7、（X）气开阀无信号时，阀处于全开位置，气关阀则处于全关位置。（）8、（7）屏蔽电缆及屏蔽电线的屏蔽层必须接地，接地点应在控制室一侧。9、在煤气区域工作时，要两人以上，携带好Co报警器，其中一人站在上风处做好监护工作。（=10、（X）标准孔板正、反两个方向安装方式都可以用来测量流量。11、（J）在线仪表、电器设备的金属部分，由于绝缘损坏等意外事故，可能带危险电压的情况下，为了防止这种电压危及人身安全而设置的接地，称为保护接地。12、（）在使用S7-300PLC模拟量输入模块时，若没有正确的设置量程卡，将会损坏模拟量输入模块。13、（X）测量液体及蒸汽时，取压点应在管道的中上部；测量气体时，取压点应在管道的下部。14、（）任何涉及仪控管道、阀门、容器等均不准带压处理故障。15、（）直流调速装置的整流器在切断2分钟内不得打开整流器。16、（J）电机在工频电源供电时时，电机的起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。17、（J）变频器成为很多仪器设备的干扰源，主要由变频器输入侧的高次谐波电流引起的。18、（J）用热电阻元件测温时，一般采用三线制连接法，主要是为了减少线路电阻带来的测量误差。19、（J）系统误差其主要的特点是误差容易消除和修正.20、（J）流体的密度与温度和压力有关，其中气体的密度随温度的升高而减小，随压力的增大而增大，而液体的密度与压力关系不大。21、（J）屏蔽电缆及屏蔽电线的屏蔽层必须接地，接地点应在控制室一侧。22、（J）操作三阀组时需注意的两个原则：一是不能让导压管内的凝结水或隔离液流失；二是不能让测量元件单向受压。23、（J）孔板测流量时，若将孔板装反，变送器指示将偏小。24、（J）当信号为20mA时，调节阀全开，则该阀为气开阀。25、（X）测量液体及蒸汽时，取压点应在管道的中上部；测量气体时，取压点应在管道的下部。26、（J）热电偶的插入深度不当，可导致仪表指示偏低。27、（J）在串级调节系统中，主回路是个定值调节系统，而副回路是个随动系统。28、（7）当调节过程不稳定时，可增大积分时间或加大比例度，使其稳定。29、（X）1151变送器调零时，量程受影响，调量程时，零位不变。30、（）根据测量的大小、选择仪表适当的量程，要能使被测量为仪表量程的1223以上为好。31、（）当调节器处于手动模式时，操作员可以直接控制输出。32、（）任何涉及仪控管道、阀门、容器等均不准带压处理故障。33、（X）编码器支持热插拔。34、（7）直流调速装置的整流器在切断2分钟内不得打开整流器。35、（7）电机在工频电源供电时时，电机的起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。36、（J）变频器成为很多仪器设备的干扰源，主要由变频器输入侧的高次谐波电流引起的。三、选择题1、当三阀组的平衡阀出现泄露时，差压变送器指示（A）oA、偏低B、偏高C、不变D、无法判断2、如果三阀组的正压阀堵死、负压阀畅通，则差压计指示（C）oA、偏高B、偏低C、跑零下D、跑最大3、仪表的精度等级指的是仪表的（4）A、误差B、基本误差C、允许误差D、基本误差的最大允许值4、两线制是指现场变送器与控制室仪表联系仅用两根导线，这两根导线既是（八）A、电源线，又是信号线B、电源线5、热电阻测温回路中出现断路，那么其温度值会显（B）。A.最小值B.最大值C.0D.随机显示一个数值6、3051变送器的电源极性接反后，则仪表会出现（C）。A.烧坏B.输出最大C.没有输出D.无法确定7、光电编码器按编码方式分类有：（AC）A.绝对式编码器B.接触式编码器C.增量式编码器D.电磁式编码器8、变频器包含以下哪些部分（ABCD）A.整流B.逆变C.中间直流环节D.控制部分9、UPS的运行模式有：（ABCD）A.故障模式B.旁路供电模式C.电池供电模式D.市电逆变供电模式10、下列对变频器使用维护要求描述中正确的是（B）A.变频器属于自动化A类设备，严禁私自修改参数。B.在变频器和电机之间不允许加装电磁接触器。C.变频器停机超过一年，中间直流回路电容必须重新充电；使用两年以上需检查更换直流电解电容。D.对变频器检查维护，可靠切断电源后即可开始工作。11、在节流装置的流量测量中进行温压补正是是修正（C）A.随机误差B.相对误差C.系统误差D.偶然误差12、差压式流量计，负压管线不畅，则表指示（A）。A.偏大B.偏小C.不变13、G3/4为管螺纹，其3/4指的是（A）A.管的内孔直径B.螺纹部分的直径C.管子的壁厚D.螺纹的螺距14、某容器内的压力为1.0MPa,为测量它，应选用量程为（B）的仪表为最佳。A.0l.OMPaB.0l.6MPaC.02.5MPa15、我们要长时间测量9001300°C温度时，应选用（C）0A.银铭一银硅B.银铭一考铜C.柏铭一伯D.铜一康铜16、电磁流量计安装地点要远离一切（C）,不能有振动.A.腐蚀场所B.热源C.磁源D.防爆场所。17、若一台压力变送器在现场使用时发现量程偏小，将变送器量程扩大，而二次显示仪表量程未做修改，则所测压力示值比实际压力值（B）.A.偏大B.偏小C.不变18、在交一直一交变压变频装置中，直流环节的储能元件是：（B）A.电阻B.电感C.电容D.电感和电容19、差压式流量测量系统中，负压阀漏将会造成（B）。A.流量指示变小B.流量指示变大C.无变化20、相同差压下，压力损失最大的节流装置的名称是（B）oA.喷嘴B.孔板C.文丘利管21、抗干扰有许多方式，其中双绞线是（B）方式。A.物理隔离；B.减小磁干扰；C.屏蔽；D.消磁22、调节阀的泄漏量就是指（A）。A.指在规定的温度和压力下，阀全关状态的流量大小B.指调节阀的最小流量C.指调节阀的最大量与最小量之D.指被调介质流过阀门的相对流量与阀门相对行程之间的比值23、有一块精度为2.5级,测量范围为O-100KPa的压力表,它的刻度标尺最小应分多少格（B）。A.20格B.40格C.10格D.25格24、仪表引压管路的长度最大不应大于（B）米。A.25米B.50米C.75米D.40米25、仪表设备使用的24V直流电源的电压波动范围不超过（C）oA.1%B.3%C.5%D.10%26、当温度取源部件与工艺管道呈倾斜安装时，取源部件应（B）介质流向插入。A.顺着B.逆着C.不受上述规定限制27、调节阀经常小开度工作时，宜选用（八）A.等百分比B.快开C.线性28、一般情况下，气动活塞式执行机构振荡的原因是（A）A.执行机构的输出力不够B.系统振荡C.介质压力不稳定29、向差压变送器的正、负压室同时输入相同的的压力时，变送器的输出零位产生偏移，偏移值随着静压的增加而发生变化，这种由于静压而产生的误差叫什么？（八）A.静压误差B.相对误差C.基本误差30、某容器内的压力为LOMPa,为测量它，应选用量程为（B）的仪表为最佳。A.（TLoMPaB.0"l.6MPaC.02.5MPa31、一台1151压力变送椿量程范围为。300kPa,现零位正迁50%,则仪表的量程为（B）。.150kPa;B.300kPa;C450kPa:D.250kPa32、对于差压变送器，排污前应先将（C）阀关死。A.三组阀正压B.三组阀负压C.三组阀正负压D.三组阀平衡33、如果三阀组的正压阀堵死、负压阀畅通，则差压计指示（C）。A.偏高B.偏低C.跑零下D.跑最大34、-台普通的压力变送器当被测压力（A）大气压时，测压元件就会变形，仪表才会有输出。A.大于B.等于C
