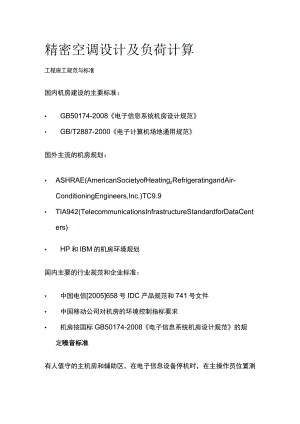

精密空调设计及负荷计算.docx

精密空调设计及负荷计算工程施工规范与标准国内机房建设的主要标准： GB50174-2008电子信息系统机房设计规范 GB/T2887-2000电子计算机场地通用规范国外主流的机房规划： ASHRAE(AmericanSocietyofHeatingzRefrigeratingandAir-ConditioningEngineers,Inc.)TC9.9 TIA942(TelecommunicationsInfrastructureStandardforDataCenters) HP和IBM的机房环境规划国内主要的行业规范和企业标准： 中国电信2005658号IDC产品规范和741号文件 中国移动公司对机房的环境控制指标要求 机房按国标GB50174-2008电子信息系统机房设计规范的规定噪音标准有人值守的主机房和辅助区，在电子信息设备停机时，在主操作员位置测量的噪声值应小于65dB（八）o正压密封要求主机房应维持正压。主机房与其他房间、走廊的压差不宜小于5Pa,与室外静压差不宜小于IOPao洁净度要求A级和B级主机房的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5微米的尘粒数应少于18000粒。新风需求空调系统的新风量应取下列两项中的最大值：1)、按工作人员计算，每人40m3h;2)、维持室内正压所需的风量。为使机房能达到上述要求，应采用机房专用空调才能满足要求。如果机房环境不能满足以上要求会对机房内的设备造成以下影响：温度无法保持恒定造成电子元气件的寿命降低局部温度过热设备突然关机湿度过高-产生冷凝水，短路湿度过低产生有破坏性的静电洁净度不够-机组内部件过热，腐蚀精确总热负荷的计算空调系统夏季冷负荷应包括下列内容: 机房内设备的散热； 建筑围护结构得热； 通过外窗进入的太阳辐射热； 人体散热； 照明装置散热； 新风负荷; 伴随各种散湿过程产生的潜热。机房主要的冷负荷来源于设备的发热量及维护结构的冷负荷。因此，我们要了解主设备的数量及用电情况以确定机房专用空调的容量及配置。根据以往经验，除主要的设备冷负荷之外的其他负荷,如机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散冷负荷等。如不具备精确计算的条件，也可根据机房设备功耗及机房面积，按经验进行测算。主要有以下几种计算方法：1.房间面积估算法，仅用于无法精确统计机房计算机设备电功率的情况：Qt=S×PQt总制冷量（kW）S机房面积（m2）P冷量估算指标根据不同用途机房的估算指标选取2、建筑负荷与设备负荷估算法，用于能够统计机房计算机设备电功率的情况：Qt=Ql+Q2Qt总制冷量（kW）Qi设备热负荷=设备功率（kW）0.81.0（设备同时利用率，当提供的设备功率为可能出现的峰值功率时，取值为1）Q2建筑热负荷二建筑热负荷系数0.120.18kWm2X机房面积m2其中Q2建筑热负荷系数，北方地区取值0.12kwm2,中部地区0.15kWm2,南部地区0.18kWr23、建筑负荷与通过UPS测算设备负荷估算法，用于无法统计机房计算机设备电功率，但了解带交流计算机设备负载的UPS容量的情况：Qt=Qi+Q2Qt总制冷量（kW）Ql设备热负荷二UPS功率（kVA）×0.81.0（UPS带载率，如确认可能出现UPS满载情况，取值为Lo）0.80.9（功率因数）Q2建筑热负荷二建筑热负荷系数0.120.18kWm2X机房面积m2其中Q2建筑热负荷系数，北方地区取值0.12kWm2,中部地区0.15kWm2,南部地区0.18kWr2空调室内室外机位置建议（一）室内机安装建议基本要求：A、房间整体通风顺畅，送风、回风无障碍。B、安装位置综合考虑，结合上下水、液管、汽管连接。C、预留合适的维护空间。（二）空调安装示意图如现场无特殊要求，当室外机高于室内机时，建议机组垂直最大距离为20米；当室外机低于室内机时，建议垂直最大距离为5米；建议管道总长不超过50米。当室内外铜管的总当量长度大于30米时，或垂直高度大于10米时，应加管道延长管件以免影响制冷效果。
