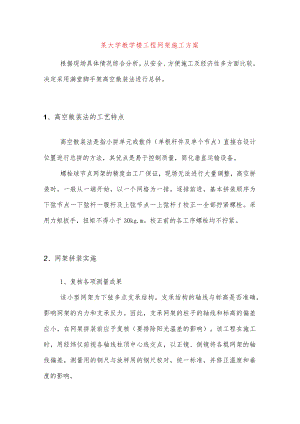

某大学教学楼工程网架施工方案.docx

某大学教学楼工程网架施工方案根据现场具体情况综合分析，从安全、方便施工及经济性多方面比较，决定采用满堂脚手架高空散装法进行总拼。1、高空散装法的工艺特点高空散装法是指小拼单元或散件（单根杆件及单个节点）直接在设计位置进行总拼的方法，其优点是易于控制质量，简化垂直运输设备。螺栓球节点网架的精度由工厂保证，现场无法进行大量调整，高空拼装时，一般从一端开始，以一个网格为一排，逐排前进，基本拼装顺序为下弦节点一下弦杆一腹杆及上弦节点一上弦杆f校正一全部拧紧螺栓。采用力矩扳手，扭矩不得小于30kg.m。校正前的各工序螺栓均不拧紧。2、网架拼装实施1、复核各项测量成果该小型网架为下弦多点支承结构，支承结构的轴线与标高是否准确，影响网架的内力和支承反力。因此，支承网架的柱子的轴线和标高的偏差应小，在网架拼装前应予复核（要排除阳光温差的影响）。该工程在施工时，用经纬仪前视各轴线柱顶中心线交点，以正镜、倒镜将各棍网架的轴线偏差，测量用的钢尺与放样用的钢尺校对，统一标准，并修正温度和垂度的影响。网架起始安装分别以（八）轴线为基准，并精确测量（八）轴线各支座预埋件中心距，其偏差值小于3m,轴线长度偏差为±5,柱顶预埋件高差：相邻偏差不大于3nm,最高与最低偏差不大于6mm。采用经纬仪及水平仪作如下指标复核：横向轴线与基准轴线的平行度；纵向轴线与基准轴线的垂直度；其他预埋与基准柱顶标高的偏差值；轴间距、轴线长度偏差。2、拼装实施首先进行基准轴线上各支座的就位，以预埋件十字轴线调整支座中心，办法是采用直角靠尺。然后拼装支座底部的下弦杆件，作为整个网架拼装的定位基准；支座轴线偏移控制在允许范围内。调整完毕后，随时采取措施固定支座，防止移位。其次，按顺序安装下弦接点及下弦杆，逐步校正，尽量减少累计误差，用可调支架支承下弦接点并校正至准确位置。当每个安装单位的下弦杆件安装完毕后，再次校正调整，确定无误差后，拧紧螺栓到位。一次安装腹杆、上弦接点和上弦杆。具体操作步骤的工艺流程图如下:预检支座轴线及标高测出控制十字轴线k-安装支座球接点*拼装支座下弦杆安装其它下弦接点紧固接点螺栓J紧固接点螺.（力矩板手日查一次安装下上弦接点及杆件重夏上述工艺3、拼装中应注意的问题拼装时，随时用水平仪及经纬仪控制各区域接点轴线偏移，使其保持在允许范围内，同时要保证杆件的直线度及整体几何尺寸符合施工图要求。由于拼装支架容易产生水平移位和沉降，在网架拼装过程中应经常观察支架变形情况，并及时调整，避免由于拼装支架的变形而影响网架的安装精度。螺栓必须拧紧到位，防漏拧和销钉折断打滑，球与套筒之间不留缝隙。杆件上碰伤、磨损的防锈底漆涂层，必须进行补刷；出现泥土油污染的杆件必须清洗干净。螺栓球接点网架总拼后，将多余螺孔封口，并应将所有接缝处用油腻子嵌严密，球与套筒之间不留健隙。网架结构总拼后的允许偏差:纵横向长度偏差为边长的+1/2000且不大于+3OnImo支座中心偏移为边长的1/4000且不大于20mmo相邻支座高差为10mm。最高最低支座高差为20mmo测量机具：经纬仪、水准仪及钢卷尺。
