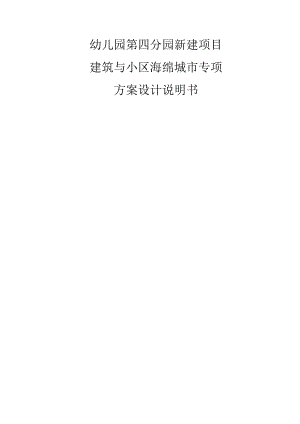

幼儿园第四分园新建项目--建筑与小区海绵城市专项方案设计说明书.docx

幼儿园第四分园新建项目建筑与小区海绵城市专项方案设计说明书目录1 设计依据11.1 国家/地方规范、标准、技术导则11.2 上位规划/政策22 项目概况32.1 工程区位32.2 工程概述32.3 项目概况33 项目区域自然条件43.1 场地地理条件及交通位置43.1.1 地形地貌53.2 水文气象条件63.3 小结64 现状问题分析85 项目上位规划及相关要求96 海绵城市建设条件分析96.1 项目下垫面分析96.2 地下空间分析106.3 管网分析107 海绵设施方案设计127.1 设计目标与原则127.1.1 设计目标127.1.2 设计原则127.2 雨水径流控制容积127.3 排水分区划分147.4 海绵系统设计要点157.5 海绵系统技术流程及LID设施的选择157.6 海绵系统达标评估167.7 低影响开发设施选择177.7.1 下沉式绿地错误!未定义书签。7.7.2 排水渗沟错误!未定义书签。7.7.3 透水铺装177.7.4 蓄水池187.7.5 雨水回用187.8 植物选择及设计187.9 雨水回用系统197.9.1 雨水控制和利用系统设置197.9.2 雨水回用系统设计207.10 海绵建设的监测系统217.11 高污染风险判定211设计依据1.1国家/地方规范、标准、技术导则(1)海绵城市建设技术指南一低影响开发雨水系统构建(试行)(2)建筑与小区雨水控制及利用工程技术规范(GB50400-2016)(3)建筑给水排水设计标准(GB500152019)(4)室外给水设计标准GB50013-2018(5)室外排水设计标准GB50014-2021(6)建筑给水排水与节水通用规范GB55020-2021(7)民用建筑节水设计标准(GB50420-2010)(8)城镇给水排水技术规范(GB50788-2012)(9)城市排水工程规划规范(GB50318-2017)(10)城镇内涝防止技术规范(GB51222-2017)(11)城镇雨水调蓄工程技术规范(GB51174-2017)(12)地下工程防水技术规范(GB50108-2008)(13)地表水环境质量标准(GB3838-2002)(14)屋面工程技术规范(GB50345-2012)(15)种植屋面工程技术规范(JGJ155-2013)(16)透水水泥混凝土路面技术规程(CJJ/Tl35-2009)(17)透水沥青路面技术规程(CJJ/T199-2012)(18)透水砖路面技术规程(CJJ/Tl88-2012)(19)园林绿化工程施工及验收规范(CJJ82-2012)(20)成都市海绵城市规划建设管理技术规定(试行)(21)成都市建设项目海绵城市专项设计编制规定及审查要点(试行)(22)四川省低影响开发雨水控制与利用工程设计标准(DBJ51/T084-2017)(23)四川省海绵城市建设技术导则(试行)(24)四川省海绵城市建设工程评价标准DBJ51T1512020(25)海绵城市建设技术指南-海绵城市建设雨水系统构建(试行)（25）国家现行的其它给水、排水、卫生和消防等工程设计规范1.2上位规划/政策（1）审查批准该项目方案设计文件；（2）建设条件通知书；2项目概况2.1 工程区位幼儿园第四分园新建项目位于彭州市天彭镇泰安北路嘉仁七里香溪北侧，交通便利。图2.1-1拟建场地位置及区域构造图2.2 工程概述（1）工程项目：幼儿园第四分园新建项目（2）建设单位：（3）用地性质：教育用地（4）建设内容：拟建“幼儿园第四分园新建项目”位于（5）建设目标：本项目属新建公共建筑，海绵城市设计目标年径流总量控制率为80%,对应设计降雨量为32.7mm。2.3 项目概况彭州市南街幼儿园第四分园新建项目综合技术经济指标一、规划建设净用地面积（参与容积率和建筑密度计算）8945.47m2二、规划总建筑面积9502.46m,用地兼容的建筑面积0m,（一）地上建筑面积6515.59m11.地上计入容积率的建筑面积6515.59m,非住宅6515.59m1占计容建筑面积的比例100%公共服务配套设施6515.59mjA幼儿园6515.59m,2.地上不计入容积率的建筑面积0m1（1）首层架空部分（作为停车、公共活动使用）0m,（二）地下室建筑面积及层数2986.87m,1层其中：半地下室计容建筑面积及层数0m,0层三，容积率0.73四、基底面积建筑基地总面积2756.18m2五、建筑密度总建筑密度30.81%六、总绿地面积2688.64m2七、绿地率30.06%八、机动车位87辆其中1、地面停车位20辆2、地下停车位67辆备注：1.根据行政许可法。设计方：成都美厦建筑设计有限公司。须如实申报各项经济指标，并对指标的真实性及指标与图纸内容的相符一致性负责。2.本设计方案严格按照国家相关规范和彭州市规划管理技术规定(2014)及规划条件进行设计。建设工程设计方案符合相关法律、法规、规章、技术标准、规范要求。并对报规图纸真实性、一致性负责，不弄虚作假。如有违反自愿撤销相应的行政许可并承担相应后果。3.项目设计平、立、剖图纸与总平面图表达的有关内容完全一致。3项目区域自然条件3.1 场地地理条件及交通位置本项目建设用地位于拟建场地位于四川省成都市于彭州市天彭镇泰安北路嘉仁七里香溪北侧，交通便利、位置适中、地势平坦，排水通畅。根场地在大地构造体系上，西部属龙门山构造带，东部为龙泉山构造带；处于两构造带之间的成都平原北起安县、南至名山、西抵龙门山前、东达龙泉山，隶属于四川沉降带川西褶皱带之成都坳陷。在构造部位上，属扬子准地台中的四级构造，其构造发育方向呈N3040°E延伸，与成都平原长轴方向基本一致。竹瓦铺一什那断裂隐伏于成都平原第四纪沉积物之下，主要通过物探方法查明断裂南起石羊场附近，向北东经竹瓦铺、彭县、什那、孝泉，至文星场北东，全长约70km,断裂走向北5560°东，倾北西，倾角在地表及近地表较陡达60°以上，向下则逐渐变得平缓，为一逆断层。在晚近期以来，沉积了巨厚的第四系松散堆积物，其中下更新统巨厚，而上更新统较薄，全新统仅分布于现代河床及其两岸附近地区，说明区内上更新统至今，沉降活动大为减弱，趋于稳定。总体来说，区内断裂构造和地震活动较弱，周边松潘、平武和最近的5.12汶川强震均波及到彭州市区，彭州市区为波及区，非震中区，从地壳稳定性来看应属稳定区，其区域稳定性是处于中强活动环绕中的一稳定核块。拟建场地Ioknl范围内无全新世活动断裂，属基本稳定区。区内断裂构造和地震活动较微弱，区域稳定性较好。3.1.1 地形地貌拟建场地地貌单元属成都平原湎江水系一级阶地。场地地势开阔，地面高程600.33602.78m,高差2.45m。场地勘察期间为平水期，勘察时由于下雨，场地内局部集聚有少量地表水，对工程影响小。3.1.1.1 地下水（1）地下水的类型根据所搜集的水文地质资料和勘察结果，场地内地下水类型：主要为赋存于上部填土、粉土中的上层滞水和卵石层中的孔隙潜水。上层滞水：它主要赋存于填土层中，主要补给途径为地表人类活动用水及大气降水；下渗受粘性土阻隔，以蒸发方式排泄。它埋藏较浅，分布不均，无统一的地下水位，水位变幅较大，水量较小，切断补给来源易于疏干，勘察钻孔深度范围内未见上层滞水。孔隙潜水：第四系砂卵石层中的孔隙潜水，主要受大气降水和地下水径流补给，并通过地下向下游径流、蒸发方式排泄。在枯水期，主要靠地下水侧向泾流及大气降水补给，以蒸发方式及向河流泾流方式排泄；在丰水期，主要补给水源为大气降水、地下水侧向泾流。场地地下水（孔隙潜水）丰水期正常年变幅在1.002.50m左右，11月至次年3月为枯水期，710月为丰水期，其余月份为平水期。本次勘察主要在11月下旬，为平水期。（2）地下水水位、年变化幅度勘察期间（2022年11月）对钻孔内地下水进行了观测，地下水补给排泄受大气降水蒸发影响，勘察期间测得上层滞水与卵石层中的孔隙潜水稳定水位埋深2.603.20m,对应高程为597.67599.37m。（4）地下水对工程的影响结合区域水文地质资料及周围己建工程的勘察资料分析：该场地区域内丰枯水期地下水位年变化幅度在2.004.00m左右。历年最高水位为600.00m,基坑开挖之前应进一步核实地下水稳定水位。3.2 水文气象条件该地区气候属亚热带湿润季风型气候区，终年温暖潮湿，气候温和，雨量充沛，夏无酷暑，冬少冰雪。根据成都气象台观测资料可知：多年年平均降水量947mm,雨季为69月，其降水量达700mm左右，7、8月份雨量集中易出现暴雨，日最大降水量为195.2mm,多年年均气温16.2C,极端最高气温37.3C,极端最低气温一5.9"C,昼夜温差最大120最大积雪厚度40mm。多年年平均风速1.35ms,极大风速27.6ms,年平均风压140Pa,最大风压250Pa,主导风向为NNE向，出现频率为II%。3.3 小结（1）拟建场地地形平坦，地貌单一，交通便利，除部分场地有较厚的填土层外，场地无不良地质作用，未见古河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物，场地稳定，适宜建筑。（2）建筑场地抗震设防烈度为7度，设计地震分组为第二组，本建筑场地类别为II类时，设计基本地震加速度值为0.15g,反应谱特征周期0.40s。场地为非H类场地类别时，根据中国地震动参数区划图（GB18306-2015）8.1、8.2条，对场地地震动加速度反应谱特征周期及地震动峰值加速度进行调整。（3）场地岩土工程评价根据本次勘察成果资料,场地内的地层主要由杂填土、可塑粉土、松散密实卵石组成。结合拟建物的工程性质，各层土的地基基础适宜性评价如下：1）杂填土：填埋时间35年，杂色，稍湿，结构松散，成分复杂，由粉土及卵石组成，含建筑垃圾等，堆填方式为无序堆填，欠固结，压缩变形大，均匀性差，有湿陷性。多为附近工程建设挖方段弃土堆积及场地内拆除的建筑垃圾形成，分布于整个场地。揭露层厚0.400.80m。均匀性差，结构松散，力学强度低，工程性能差，不宜作为地基基础持力层。2）可塑粉土：灰褐色，可塑，稍湿，以粘粒为主，次为粉粒，。分布于整个场地，揭露层厚0.601.40m。属力学性质一般的中等压缩性土，成层性较差，不宜作为地基基础持力层。3）松散卵石：主要分布于卵石土层顶部，砾卵石排列混乱，大部分不接触；粒径大于20mm的卵石含量不大于55%o力学强度一般，经设计验算地基承载力和变形两者均满足建筑地基基础设计规范（GB50007-2011）要求后，可选作基础持力层。4）稍密卵石密实卵石：褐灰、褐黄色、青灰色，稍湿饱和，卵石含量为70%以上，粒径一般40120mm,最大粒径大于150mm,成分以岩浆岩为主，微强风化，磨圆度较好，多呈亚圆形，充填砂土、圆砾及少量细粒土。承载力较高，变形较小，成层性较好，是良好的地基基础持力层。
