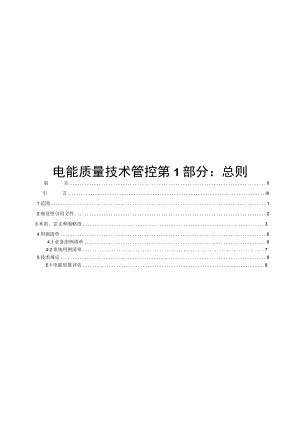

电能质量技术管控第1部分：总则前言II引言III1范围12规范性引用文件23术语、定义和缩略语34用例清单64.1业务用例清单642系统用例清单75技术规定85.1电能质量评估85.2电能质量监测系统115.3经济性评估125.4电能质量要求145.5电能质量治理14附录A（资料性）用例16附录B（资料性）电能质量监测评估报告主要内容及要求55附录C（资料性）电能质量预测评估报告主要内容及要求56附录D（资料性）电能质量经济性评估数据57电能质量技术管控第1部分：总则1范围本文件旨在为公共电网电能质量技术管控提供适用于实际工程的用例。本文件总结电能质量技术管控工作实践并调研现有标准基础，以满足电能质量评估工作要求，推动电能质量技术管控实践发展。电能质量技术管控子域主要包括电网运行、客户支持、电网规划与扩建规划四部分，涵盖与电网管理相关的用例和电能质量要求。本文件以用例的形式，给出了可行的“可通用和复用”的电能质量技术管控手段。用例仅作为资料性文件。本文件中的通用要求，考虑实际系统中相关方之间的关系，通过其他标准化文件给出详细规定。本文件涉及电能质量技术管控中的多个利益相关方，例如电网运营商、电网用户等。表1列出正文中涉及的子域和用例。表1本文件的内容子域内容范围电能质量监测评估相关的5个业务用例1）电网电能质量管控。2）输配电网与其他电网连接时，电能质量分析。3）电网运行时电能质量分析。4）电能质量报告编制。5）电网电能质量投诉处理。相关的5个系统用例D电网电能质量评估。2）电网特定节点电能质量测试。3）电网电能质量监测。4）设计电能质量治理方案。5）电网电能质量发射限值评估公共电网的持续监测运行电能质量预测评估相关的4个业务用例D电网电能质量管控。2）并网用户电能质量限值管理。3）电网扩建电能质量限值管理。4）电能质量报告编制。相关的7个系统用例1）建设或运维时，预测电能质量影响。2）新用户并网和电网扩建时，预测电能质量影响。3）电网特定节点电能质量测试。4）电网电能质量监测。电网新建、改建或扩建项目的电能质量评估5）设计电能质量治理方案。6）电网电能质量评估。7）电网电能质量发射限值评估2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB17625（所有部分）电磁兼容限值IEC61000-3（所有部分）GB17625.1-2022电磁兼容限值第1部分：谐波电流发射限值（设备每相输入电流W16A）IEC61000-3-2:2020,MODGB/T17625.2-2007电磁兼容限值对每相额定电流W16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制IEC61000-3-3:2005,IDT17625.3-2000电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制UECTS610053-5:1994,IDTGB/Z17625.4-2000电磁兼容限值中、高压电力系统中畸变负荷发射限值的评估IECTR61000-3-6:1996,IDTGB/Z17625.5-2000电磁兼容限值中、高压电力系统中波动负荷发射限值的评估IECTR61000-3-7:1996,IDTGB/Z17625.6-2003电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制IECTS61000-3-4:1998,IDTGBb176257-2013电磁兼容限值对额定电流75A且有条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制IEC61000-3-11:2000,MoDGB/T17625.8-2015电磁兼容限值每相输入电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值IEC61000-3-12:2004,IDTGB"17625.9-2016电磁兼容限值低压电气设施上的信号传输发射电平、频段和电磁骚扰电平IEC61000-3-8:1997,MODGB/Z17625.13-2020电磁兼容限值接入中压、高压、超高压电力系统的不平衡设施发射限值的评估IIECTR61000-3-13:2008,IDTJGBZ17625142017电磁兼容限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估IECTR61000-3-14:2011,IDTGB/T17626（所有部分）电磁兼容试验和测量技术IEC61000-4（所有部分）GB/T17626.15-2011电磁兼容试验和测量技术闪烁仪功能和设计规范IEC61000-4-15:1997+A1:2003,IDTGBZT17626.30-2012电磁兼容试验和测量技术电能质量测量方法IEC61000-4-30:2008,IDTGB/T19012-2019质量管理顾客满意组织投诉处理指南USoIoOO2:2018,IDTDLTT860（所有部分）电力自动化通信网络和系统IEC61850（所有部分）DUT1080.9-2013供电企业应用集成配电管理的系统接口第9部分：抄表与表计控制的接口1EC61968-9:2009,IDTIECTR61850-90-17:2017电力自动化通信网络与系统第90-17部分：使用IEC61850传输电能质量数据IECTS62749:2020电能质量评估公用电网供电特性(ASSeSSmentofpowerquality-Characteristicsofelectricitysuppliedbypublicnetworks)3术语、定义和缩略术语下列术语和定义适用于本文件。3.1术语和定义3.1.1电能质量powerquality电力系统指定点处的电特性，关系到供用电设备正常工作（或运行）的电压、电流的各种指标偏离基准技术参数的程度。来源:GB/T32507-2016,2.1,13.1.2电能质量指标POWerqUaIilyindices在某个节点测得的表征电能质量特性的技术参数，用于对电网运营商提供的电能质量进行评估。来源:IEC62749:2020,3.293.1.3标称电压nominalvoltage指系统指定或识别的电压。来源：GB/T17626.30-2012,3.19J3.1.4电压不平衡VOItageunbalance三相电压在幅值上不同或相位差不是120°,或兼而有之。来源：GB/T15543-200813.1.5电压偏差voltagedeviation实际运行电压对系统标称电压的偏差相对值，以百分数表示。来源：GB/T12325-20083.1.6闪变flicker灯光照度不稳定造成的视感。来源：GB/T12326-20083.1.7电压暂降voltagedip电力系统中某点工频电压方均根值突然降低至0.1p.u.-0.9p.u.,并在短暂持续IOmSlmin后恢更正常的现象。来源：GB/T30137-20133.1.8短时中断shortinterruption电力系统汇总某点工频电压方均根值突然降低至0.1pu.以下，并在短暂持续IOmSTmin后恢复正常的现象。来源：GB/T30137-20133.1.9谐波分量harmoniccomponent对周期性交流量进行傅里叶级数分解，得到频率为基波频率大于1整数倍的分量。来源：GB/T14549-1993,有修改3.1.10谐波频率harmonicfrequency基波频率或基准基波频率一倍以上的整数倍频率来源：GB/T2900.33-2004,551-20-053.1.11间谐波分量interharmoniccomponent对周期性交流量进行傅里叶级数分解，得到频率不等于基波频率整数倍的分量。来源：GB/T24337-2009J3.1.12间谐波频率interharmonicfrequency基准基波频率的非整数倍频率。来源：GB/T2900.33-2004,551-20-0613.1.13系统运营商systemoperator电网运营商networkoperator负责某一确定区域的一部分电力系统的安全和可靠运行,并将该部分连接到电力系统其他部分的市场成员。来源：GB2900.87-2011,617-02-093.1. 14(电力)系统用户(POWer)SySIemUSer(电力)网络用户(PoWer)networkuser向某个输电或配电系统提供电力和电量,或者通过其接受电力和电量供应的市场成员来源：GB2900.87-2011,617-02-07利益相关方stakeholders与某一组织或活动有利害关系的个人、团体或组织。注：利益相关方能够影响某一组织或活动，或者受某一组织或活动的影响。来源：IEC60050-904:2014,904-01-103.1.16系统平均方均根值变动频率指标（SARFl指标）systemaverageRMSfrequencyindex发生电压暂降（短时中断）事件次数的平均值，是用来反映特定事件内某系统或某单一测点电压暂降（短时中断）发生频度的主要量化指标。来源：GB/T30137-20133. 1.17配网运营商distributionsystemoperator运营某一配电系统的市场成员。来源：GB2900.87-2011,617-02-103.1 .18输电网运营商IranSmiSSiOnsystemoperator运营某一输电系统的市场成员。来源：GB2900.87-2011,617-02-113.2 缩略术语下列缩略语适用于本文件。表2本文件的缩略语缩略语定义PQ电能质量BUC业务用例SUC系统用例VSC电压源变换器PCC公共连接点SCADA数据采集与监视控制系统SARFI系统平均方均根值变动频率指标FACTS柔性交流输电系统SVC静止无功补偿器STATC0M静止同步补偿器UPS不间断电源APF有源电力滤波器DVR动态电压恢复器LN逻辑节点RVC快速电压变化RTC实时时钟EMC电磁兼容BESS电池储能系统4用例清单4.1 业务用例清单业学用例清单目前无法包含所有场景，后续会随着用例的发展进行补充。本标准中的用例的组织结构如图1所示。<<÷>> 建设运堆VV子域>>WJ51tWj电网运行VV子域>>客户支恃满足并网接入要求确保用户用电并满足电能质需求满定法律法规对电能质求表3列出了目前业务用例的简要介绍（未覆盖全部子域业务用例），部分业务用例的详细描述见B牌.Io表3业务用例清单业务用例编号典型业务用例相关子域简短描述UC63222-B001电网电能质量管控客户支持电网运行电网规划与扩建
