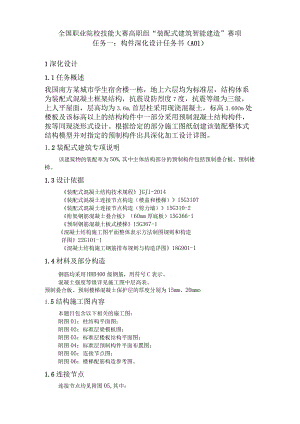

全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（AOl）1深化设计1.1任务概述我国南方某城市学生宿舍楼一栋，地上六层均为标准层，结构体系为装配式混凝土框架结构，抗震设防烈度7度，抗震等级为三级，上人平屋面，层高均为3.6m,首层柱采用现浇混凝土，标高3.60Om处楼板及该标高以上的结构构件中一部分采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制叠合板、预制楼梯。1.3设计依据装配式混凝土结构技术规程JGJl-2014装配式混凝土连接节点构造（楼盖和楼梯）15G310T装配式混凝土连接节点构造（剪力墙）15G310-2桁架钢筋混凝土叠合板（6Omm厚底板）15G366-1预制钢筋混凝土板式楼梯15G367-1混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1混凝土结构施工钢筋排布规则与构造详图18G901-11.4材料及部分构造钢筋均采用HRB400级钢筋，用符号C表示。混凝土强度等级详见施工图中层高表。预制叠合板、预制楼梯混凝土保护层的厚度分别为15mm、20mmo1.5结构施工图内容本题目包含以下相关的施工图：附图01：柱结构平面图；附图02：标准层梁模板图；附图03：标准层楼板结构平面图；附图04：标准层预制构件平面布置图；附图05：连接节点图；附图06：楼梯配筋构造参考图。1.6连接节点连接节点均见附图05,其中：1.6.1预制叠合楼板采用后浇带的整体式接缝连接形式，其连接节点见附图05,预制楼梯上下端的支座节点见附图05。1.6.2预制叠合板、均搁进支座IOmmo1.6.3预制梯段间留有15mm缝，详见标准层预制构件平面布置图。1. 7叠合板及预制底板的要求1. 7.1楼板采用60mm（预制）+7Omm（现浇）的形式；1.7. 2桁架钢筋规格代号为A80,桁架钢筋的设置应满足规程要求；1.7.3吊装方式为吊桁架筋的形式，吊点加强筋为2C8,长度280mm,设两组共4个吊点，吊点位置设置在距板边L5±100波峰处，并在对应构件深化图纸中自动标注出吊点位置；1.7.4预制板底板左右板边分别设置1C6的不外伸构造钢筋，钢筋中心距板边缘距离为25mm；1.7.5预制底板上XH3字符标示的配件为金属材质的加高型86线盒，高度100,并在深化图纸对线盒统计；1. 7.6柱切角处板钢筋构造应满足混凝土结构施工钢筋排布规则与构造详图18G901T中的要求，洞口每边放置ICIo的加强筋，钢筋信息参考预制板配筋图；1.7. 7预制底板相应位置应在深化图纸中标识出粗糙面及构件安装符号；1.7.8预制底板的其它未说明处应满足图纸及现行标准、图集、规范的要求。1.8预制楼梯要求1.8.1预制楼梯尺寸详标准层预制构件平面布置图；高低端支座做法详节点大样；1.8.2预制楼梯的吊装及脱模预埋件均选用圆头吊钉；1.8.3预制楼梯踏步均设置防滑槽；1.8.4预制楼梯配筋参考构件配筋详图，详见附图05；1. 8.5预制楼梯其它未说明的构造配筋参考15G367-1中的ST-30-25配箭图，详见附图06。2设计内容及结果输出根据以上任务书要求，创建该建筑物的整体结构模型并对预制构件出具构件加工详图。1.1 模型创建要求根据给定的图纸，创建该建筑物结构整体模型。1.1.1 现浇混凝土构件建模要求2. 根据图纸将现浇梁、现浇柱、现浇板（现浇楼梯除外）布置在模型文件中，其中现浇构件的实体钢筋不需建立。3. 1.2预制构件建模要求（15分）根据图纸将各类预制构件（后浇叠合层不需建模）布置在模型中的相应位置，使模型完整准确。1 .2构件详图要求对3.570标高的PCB3、PCB6、PeLTI预制构件出具深化设计构件详图。预制叠合板构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件厚度、构件面积、构件重量、混凝土强度、钢筋类型、保护层厚度、桁架钢筋数量、桁架钢筋规格、桁架钢筋长度）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表清单（至少包含编号、数量、级别、直径、单根长度、钢筋形状、加工尺寸、总长度、钢筋总重量）、图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。其他每个构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件重量、混凝土强度、）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表（至少包含编号、数量、级别、直径、钢筋形状、加工尺寸、总长度、钢筋总重量）。图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。深化设计图纸要求图面整洁、文字和标注不得有重叠现象。2 .3结果输出要求1 .3.1深化设计图纸,均采用A2图幅绘制，并分别以“2F-PCB3”、“2F-PCB6”、“2F-PCLT1”为详图名称并导出到指定文件夹。2 .3.2将最终的模型文件以“赛位号+任务一”命名提交。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（A02）1深化设计1.1 任务概述我国南方某城市的一栋高层住宅项目，地下四层、地上二十六层，结构体系为装配整体式混凝土框架结构，抗震等级为三级，上人平屋面，楼梯间局部出屋面，层高详见层高表，首层柱采用现浇混凝土，结构构件中一部分板、楼梯、外墙采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2 装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制预制叠合板、预制楼梯、预制外墙。1.3 设计依据装配式混凝土结构技术规程JGJ1-2014装配式混凝土连接节点构造（楼盖和楼梯）15G310-1装配式混凝土连接节点构造（剪力墙）15G310-2桁架钢筋混凝土叠合板（6Omm厚底板）15G366-1预制钢筋混凝土板式楼梯15G367-1混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1混凝土结构施工钢筋排布规则与构造详图18G901T1.4 材料及部分构造钢筋均采用HRB400级钢筋，用符号C表示。混凝土强度等级详见施工图中层高表。预制叠合板、预制外墙、预制楼梯混凝土保护层的厚度分别为15mm.20mm>20mmo1.5结构施工图内容本题目包含以下相关的施工图：图图图图图图 /. 1、/.I'/11'J/IIJ/ 11 J/1;'J7J 7Jr7J01：标准层柱结构平面图；02：标准层梁模板图；03：标准层楼板结构平面图；04：标准层预制构件布置图；05：连接节点图；06：楼梯配筋构造参考图。1.6连接节点连接节点均见附图05,其中1.6.1本项目预制叠合楼板有预制叠合单向板和预制叠合双向板两种，预制叠合双向楼板采用后浇带的整体式接缝连接形式，其连接节点见附图05,预制叠合单向板采用密拼缝形式，其连接节点见附图05,预制叠合单向板仅受力方向出筋，非受力方向边梁支座节点见附图05；叠合板与边梁支座的连接形式见附图05o1. 6.2预制叠合板搁进支座IOmmo1.7叠合板及预制底板的要求1.7.1叠合楼板采用60mm（预制）+70mm（现浇）的形式，桁架钢筋规格代号为A75；1.7. 2桁架钢筋的设置应满足规程要求，需考虑到其设置能使底板的纵筋总量最低；1.7.3 吊装方式为吊桁架筋的形式，吊点加强筋为2C8,长度280mm,设两组吊点，吊点位置设置在距板边L5±100波峰处，并在对应构件深化图纸中自动标注出吊点位置；1.7.4 双向叠合板底板上下板边分别设置1C8的不外伸构造钢筋，钢筋中心距板边缘距离为25mm；1.7.5预制底板上XHl字符标示的配件为PVC材质的加高型86线盒，高度100；预制底板上XH2字符标示的配件为金属材质的加高型86线盒，高度100,并在深化图纸对线盒统计；1.7.6柱切角处板钢筋构造应满足混凝土结构施工钢筋排布规则与构造详图18G901-1中的要求;1.7.7预制底板相应位置应在深化图纸中标识出粗糙面及构件安装符号；1.7.8预制底板的其它未说明处应满足图纸及现行标准、图集、规范的要求。1. 8预制剪力墙要求8.1预制剪力墙抗震等级为二级；1.8.2预制剪力墙的吊装预埋件选用吊钉，吊钉需满足吊装承载力的要求；1.8.3预制剪力墙配筋信息参考构件配筋图，详见附图05；8.4预制剪力墙相关部位应按要求设置粗糙面和企口，并在深化图纸中示意出构件的外围接触面符号以及安装符号等；1.8.5预制剪力墙墙端切口、预制墙上预留预埋的线盒及配管详见附图05,预制剪力墙在安装面设置4个临时支撑预埋螺母，位置应符合相关要求。2设计内容及结果输出根据以上任务书要求，创建该建筑物的整体结构模型并对预制构件出具构件加工详图。2.1 模型创建要求根据给定的图纸，创建该建筑物2F至天面层标高段的结构整体模型。1.1 .1现浇混凝土构件建模要求根据图纸将现浇梁、现浇柱、现浇板（现浇楼梯除外）布置在模型文件中，其中现浇构件的实体钢筋不需建立。1.2 .2预制构件建模要求根据图纸将各类预制构件（后浇叠合层不需建模）布置在模型中的相应位置，使模型完整准确。2.2 构件详图要求对B2F-YBS-51叠合板、YWQ-I外墙构件出具深化设计构件详图。预制叠合板构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件厚度、构件面积、构件重量、混凝土强度、钢筋类型、保护层厚度、桁架钢筋数量、桁架钢筋规格、桁架钢筋长度）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表清单（至少包含编号、数量、级别、直径、单根长度、钢筋形状、加工尺寸、总长度、钢筋总重量）、图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。其他每个构件深化设计图纸中应包含的内容：模板图、配筋图、构件信息表（至少包含混凝土体积、构件重量、混凝土强度、）、埋件信息表（至少包含埋件编号、名称、数量）、钢筋列表（至少包含编号、数量、级别、直径、钢筋形状、加工尺寸、总长度、钢筋总重量）。图例信息表（至少包含项目名称、构件类型、楼层、日期、构件名称）。深化设计图纸要求图面整洁、文字和标注不得有重叠现象。1. 3结果输出要求1. 3.1深化设计图纸，均采用A2图幅绘制，深化设计图纸，均采用A2图幅绘制，并分别以“B2F-YBS-51"、“YWQT”为详图名称并导出到指定文件夹02. 3.2将最终的模型文件以“赛位号+任务一”命名提交。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务一：构件深化设计任务书（A03）1深化设计1.1任务概述我国南方某城市学生宿舍楼一栋，地上八层，其中二七层为标准层，结构体系为装配整体式混凝土框架结构，抗震等级为三级。首层柱采用现浇混凝土，标高4.50Om处楼板、梁及该标高以上的结构构件中一部分采用预制混凝土结构构件，按等同现浇形式设计。根据给定的部分施工图纸创建该装配整体式结构模型并对指定的预制构件出具深化加工设计详图。1.2装配式建筑专项说明该建筑物的装配率为50%,其中主体结构部分的预制构件包括预制墙、预制楼梯、预制板。1. 3设计依
