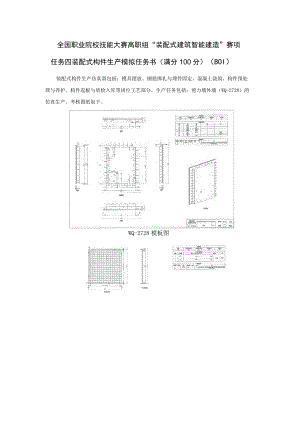

全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务四装配式构件生产模拟任务书（满分100分）（BOI）装配式构件生产仿真需包括：模具摆放、钢筋绑扎与埋件固定、混凝土浇筑、构件预处理与养护、构件起板与质检入库等岗位工艺部分，生产任务包括：剪力墙外墙（WQ-2728）的仿真生产。考核图纸如下。WQ-2728模板图Thoroa“保混拉结件【*”、1£，翻工22”a«*“屋1”“期上“60”九>tK1tf-Mf<*Il*；rn:：Crn.JJ11fliWMt>H'Zm.lM<MiUA*2Xrn.收“大1j00rnc03m.-VtXNuaK八，”,，Hy：n*H4rsrtWl,<<rfntl>>WUH.WQ-2728外页配筋图WQ-2728内页配筋图（一）模具摆放根据提供的图纸进行划线机操作、模具选择、模具组装、模具矫正固定、模具脱模剂涂刷等操作实训。（二）钢筋绑扎与埋件固定根据提供的图纸资料进行钢筋下料、钢筋制作（折弯、拉直、截断等）、钢筋绑扎、埋件固定等操作实训。（三）混凝土浇筑岗位模块虚拟仿真构件生产过程构件浇筑岗位操作，训练考核学生根据目标生产构件进行混凝土请求下料、构件浇筑振捣、保温板铺设固定等操作。（四）构件预处理与养护岗位模块虚拟仿真构件生产过程构件预处理与养护岗位操作，训练考核学生根据目标生产构件进行构件拉毛、构件赶平、预养库预养、抹光机抹光、构件蒸养库存取操作、构件蒸养等操作。（五）构件起板与质检入库岗位模块虚拟仿真构件生产过程构件起板与质检入库岗位操作，训练考核学生根据目标生产构件进行构件脱模、清洗糙面、起板入库、构件码放入库等操作。任务五装配式构件安装样卷（满分100分）（BOI）装配式建筑构件安装仿真包括：WQ-2728构件吊装、WQ-2728构件灌浆、十字型现浇连接等岗位工艺部分。考核图纸如下。WQ2728构件施工图WQ2728构件模板示意图2100匕岫旅三笠四,物分配内械加叶,»0.2a,HWUQIX物力H,XtxMOX.t.MftMtftP=2300kg3.H三JIMD*翱干配棉比(XtIt)力MlOO«12:100).秣郴和凝殷然出量算体积三lftttflM¼WM<Mtf:Bt-M(4mi)Z林歌行*H赫根麻耐厂就舱(H比)计ItM桶封篁杆用“，以用*系科林比11:100为州行计算.IbVa/111*11n.r=b/llll(睚IH至小“后三恸(一)构件吊装根据任务要求进行施工准备、构件确认检查、定位放线、连接钢筋检查矫正、结合面处理、标高超平、保温条铺设、起板移位、吊装就位、临时固定矫正、工完料清等操作。（二）构件灌浆根据任务要求进行施工准备、封缝料制备、分仓、封仓、灌浆料制备、流动度检测、试块制作、灌浆施工、工完料清等操作。（三）节点连接根据根据任务要求进行施工准备、连接钢筋检查矫正、结合面处理、保温条粘贴、安装螺纹套筒、钢筋绑扎、模板支设、混凝土浇筑、工完料清等操作。现浇段/现浇楼面钢筋绑扎、管线预埋、模板支设、混凝土浇筑与振捣等工艺训练。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务四装配式构件生产模拟任务书（满分100分）（B02）装配式构件生产仿真需包括：模具摆放、钢筋绑扎与埋件固定、混凝土浇筑、构件预处理与养护、构件起板与质检入库等岗位工艺部分，生产任务包括：剪力墙外墙（WQ-C1-3929-2114）的仿真生产。考核图纸如下。WQ-C1-3929-2114模板图 OQO-OOQ-O-WQ-C1-3929-2114配筋图（一）模具摆放根据提供的图纸进行划线机操作、模具选择、模具组装、模具矫正固定、模具脱模剂涂刷等操作实训。（二）钢筋绑扎与埋件固定根据提供的图纸资料进行钢筋下料、钢筋制作（折弯、拉直、截断等）、钢筋绑扎、埋件固定等操作实训。（三）混凝土浇筑岗位模块虚拟仿真构件生产过程构件浇筑岗位操作，训练考核学生根据目标生产构件进行混凝土请求下料、构件浇筑振捣、保温板铺设固定等操作。（四）构件预处理与养护岗位模块虚拟仿真构件生产过程构件预处理与养护岗位操作，训练考核学生根据目标生产构件进行构件拉毛、构件赶平、预养库预养、抹光机抹光、构件蒸养库存取操作、构件蒸养等操作。（五）构件起板与质检入库岗位模块虚拟仿真构件生产过程构件起板与质检入库岗位操作，训练考核学生根据目标生产构件进行构件脱模、清洗糙面、起板入库、构件码放入库等操作。任务五装配式构件安装样卷（满分100分）（B02）装配式建筑构件安装仿真包括：PCZ构件吊装、NQMI-2128-0921构件灌浆、T型现浇连接等岗位工艺部分。考核图纸如下。PCZ构件吊装装示意图Z200Z1350/服，450/200,CTI6T注：已*>衲件为如五白稣.然嚷连也依丧廉*然也区mf.flF53<M,内<<f÷Xl.i.?0.2b.乏我*如.血xft,好=六艰炎丸旗轮和=23WP'Btt<iW（L）M<.fM.zcfl<H）别1:100（412:100）.俄以。口然和OLwM4H魅”才最"做"银Vt-tfilt-pvIdHRjf：a4惴（*ilft）2水碎好干蜴机财H槌（,tfc）VMM*雕/以父封"财匕klOO%d=BUl叫a<-=111*100陶杲"蓝小H坊三便）NQM1-2128-0921构件灌浆示意图T型现浇连接构件灌浆示意图（一）构件吊装根据任务要求进行施工准备、构件确认检查、定位放线、连接钢筋检查矫正、结合面处理、标高超平、保温条铺设、起板移位、吊装就位、临时固定矫正、工完料清等操作。（二）构件灌浆根据任务要求进行施工准备、封缝料制备、分仓、封仓、灌浆料制备、流动度检测、试块制作、灌浆施工、工完料清等操作。（三）节点连接根据根据任务要求进行施工准备、连接钢筋检查矫正、结合面处理、保温条粘贴、安装螺纹套筒、钢筋绑扎、模板支设、混凝土浇筑、工完料清等操作。现浇段/现浇楼面钢筋绑扎、管线预埋、模板支设、混凝土浇筑与振捣等工艺训练。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务四装配式构件生产模拟任务书（满分100分）（B03）装配式构件生产仿真需包括：模具摆放、钢筋绑扎与埋件固定、混凝土浇筑、构件预处理与养护、构件起板与质检入库等岗位工艺部分，生产任务包括：剪力墙外墙（WQ-2627）的仿真生产。考核图纸如下。WQ-2627模板图WQ-2627外页配筋图WQ-2627内页配筋图（一）模具摆放根据提供的图纸进行划线机操作、模具选择、模具组装、模具矫正固定、模具脱模剂涂刷等操作实训。（一）钢筋绑扎与埋件固定根据提供的图纸资料进行钢筋下料、钢筋制作（折弯、拉直、截断等）、钢筋绑扎、埋件固定等操作实训。（三）混凝土浇筑岗位模块虚拟仿真构件生产过程构件浇筑岗位操作，训练考核学生根据目标生产构件进行混凝土请求下料、构件浇筑振捣、保温板铺设固定等操作。（四）构件预处理与养护岗位模块虚拟仿真构件生产过程构件预处理与养护岗位操作，训练考核学生根据目标生产构件进行构件拉毛、构件赶平、预养库预养、抹光机抹光、构件蒸养库存取操作、构件蒸养等操作。（五）构件起板与质检入库岗位模块虚拟仿真构件生产过程构件起板与质检入库岗位操作，训练考核学生根据目标生产构件进行构件脱模、清洗糙面、起板入库、构件码放入库等操作。任务五装配式构件安装样卷（满分100分）（B03）装配式建筑构件安装仿真包括：PCZ构件吊装、NQMl-2128-0921构件灌浆、T型现浇连接等岗位工艺部分。考核图纸如下。PCZ构件吊装装示意图450200已”MMF艇队单个尿,林则I.”,StM.削段WU3期!H电内JiiiM11.3tm.?(12b,我爱*如gxft.戈松刖"配眼g""23003,柳甲OUCItW,祗(Si)»11:100«12:1«).(it：小犬加触科)L艰”虻*瓢“才月师”!舒JfMfttH-PVKHH%*16a"，(MioiKM)2林*十干HMHH吴央财家棕匕(Itfc)FXH/候IPHH,Kr财酢稠1：100力收曰乐ZllI叫Br,llllW(JiJM叱小”后三便)NQM1-2128-0921构件灌浆示意图jt.W-fiXEBR（一）构件吊装根据任务要求进行施工准备、构件确认检查、定位放线、连接钢筋检查矫正、结合面处理、标高超平、保温条铺设、起板移位、吊装就位、临时固定矫正、工完料清等操作。（二）构件灌浆根据任务要求进行施工准备、封缝料制备、分仓、封仓、灌浆料制备、流动度检测、试块制作、灌浆施工、工完料清等操作。（三）节点连接根据根据任务要求进行施工准备、连接钢筋检查矫正、结合面处理、保温条粘贴、安装螺纹套筒、钢筋绑扎、模板支设、混凝土浇筑、工完料清等操作。现浇段/现浇楼面钢筋绑扎、管线预埋、模板支设、混凝土浇筑与振捣等工艺训练。全国职业院校技能大赛高职组“装配式建筑智能建造”赛项任务四装配式构件生产模拟任务书（满分100分）（B04）装配式构件生产仿真需包括：模具摆放、钢筋绑扎与埋件固定、混凝土浇筑、构件预处理与养护、构件起板与质检入库等岗位工艺部分，生产任务包括：预制混凝土桁架叠合根据提供的图纸进行划线机操作、模具选择、模具组装、模具矫正固定、模具脱模剂涂刷等操作实训。（二）钢筋绑扎与埋件固定根据提供的图纸资料进行钢筋下料、钢筋制作（折弯、拉直、截断等）、钢筋绑扎、埋件固定等操作实训。（三）混凝土浇筑岗位模块虚拟仿真构件生产过程构件浇筑岗位操作，训练考核学生根据目标生产构件进行混凝土请求下料、构件浇筑振捣、保温板铺设固定等操作。（四）构件预处理与养护岗位模块虚拟仿真构件生产过程构件预处理与养护岗位操作，训练考核学生根据目标生产构件进行构件拉毛、构件赶平、预养库预养、抹光机抹光、构件蒸养库存取操作、构件蒸养等操作。（五）构件起板与质检入库岗位模块虚拟仿真构件生产过程构件起板与质检入库岗位操作，训练考核学生根据目标生产构件进行构件脱模、清洗糙面、起板入库、构件码放入库等操作。任务五装配式构件安装样卷（满分100分）（B04）装配式建筑构件安装仿真包括：预制混凝土桁架叠合板DBS2-67-2917-21的仿真安装、PCZ构件灌浆、T型现浇连接等岗位工艺部分。考核图纸如下。DBS2-67-2917-21构件吊装示意图DBS2-67-2917-21搭接示意图DBS2-67-2917-21构件示意图£越HiM畜长R*MBK帧股*BJm 奖antHh,t.*i2.i4tarec>.tt.WMm.»*mm.wt>M0>M"="U0Ia><.HMJW<M>WH*.*lN(A2Nt>.I-KHtitfUMj&"”)XmiiM=l<f-ttMF.ItMtf：4：MWt；ItritfHlFtt-HM*l*r*>工Q")"HZWdtt三M*HkULMHflifiitf.wAH1lPCZ构件灌浆示意图T型现浇连接（一）构件吊装根据任
