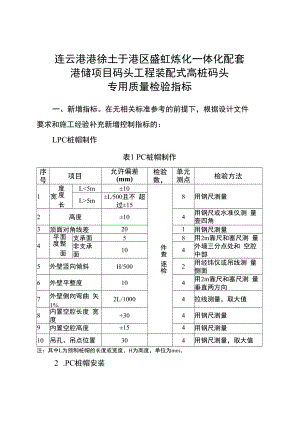

连云港港徐土于港区盛虹炼化一体化配套港储项目码头工程装配式高桩码头专用质量检验指标一、新增指标。在无相关标准参考的前提下，根据设计文件要求和施工经验补充新增控制指标的：LPC桩帽制作表1 PC桩帽制作序 号项目允许偏差 (mm)检验 数，单元 测点检验方法1度度 长宽L<5m±10件查 逐检8用钢尺测量L>5m±L500且不 超过±152高度±104用钢尺或水准仪测 量查四角3顶面对角线差201用钢尺测量4面整 面平度支承面58用2m靠尺和塞尺测 量外墙三分点处和 空腔中部非支承 面1045外壁竖向倾斜H/5002用经纬仪或吊线测 量侧面6外壁平整度104用2m靠尺和塞尺测 量垂直两方向7外壁侧向弯曲 矢1%2L/10004拉线测量，取大值8内置空腔长度 宽度+304用钢尺测量9内置空腔高度±154用钢尺测量10吊孔、吊点位置304用钢尺测量，取大值注：其中L为预制桩帽的长度或宽度，H为高度，单位为mm。2 .PC桩帽安装PC桩帽安装的检验批可按30个划分为一个检验批，不足30 个，按一个检验批。单个检验批要求码头横向、纵向排列的PC 桩帽总体安装精度为±20mm和±30mm ,其中码头前沿线位置纵 向PC桩帽的总体安装精度为±10mm°表1桩帽安装序号项目允许偏差 (mm)检验 数=元点 单测检验方法1轴线位置20件查 逐检2用经纬仪和 钢尺测量查 四角2向斜 竖倾H< IOOOmm101吊线测量H >IOOOmmH10()且不 超过153顶面标图±152用钢尺或水 准仪测量支 承面4结构前沿线位置101用经纬仪、拉 线和钢尺测 量注：其中H为预制桩帽的高度，单位为mm。3 .预埋型钢表2预埋型钢制作焊缝序号项目焊缝等级检验 数元点 单测检脸方法1上下节的连 接焊缝对接焊缝，受拉时焊 缝等级为一级；受压 时，焊缝等级为二级件查 逐检探伤 比例 100%采用超声波 或射线检测2剪力键、骨 架连接件焊 接角焊缝，焊缝等级为 三级抽检探伤 比例 20%采用超声波 检测表3预埋型钢制作加工序号项目允许偏差 (mm 或 0)检验 数，元点 单测检验方法1“度L10m±30件查 逐检2用钢尺测量L>10m±3.0L10002下节的斜度、扭角+0.2 (°)4用钢尺或水准 仪、测斜仪测 量3上节的垂直度+L10002用钢尺或水准 仪测量4.桩基与桩帽的节点连接(1 )对于灌浆空腔的灌浆结束确认应通过记录实际灌浆量 与理论灌浆量评定。溢浆口位于水面以下的水下灌浆应提供灌浆 空腔水下溢浆过程的影像资料。(2 )灌浆连接应进行非破坏性检测，具体检测方法包括但 不限于超声回弹综合法、钻芯法等，灌浆节点现场强度和密实度 检测结果应满足设计要求其中超声回弹综合法检测比例不低于 10%-30%o(3)灌浆材料应进行抗氯离子渗透性试验，可采用电通量 法或扩散系数法。当采用电通量法测量氯离子渗透性，最高限值 为IOOOC ；当采用扩散系数法测量氯离子渗透性，最高限值为 4.5×10-12m2so其检测方法应符合水运工程混凝土试验检测 技术规范(JTS/T 236-2019 )的有关规定。5.灌胶套筒连接采用灌胶套筒连接的钢筋连接应进行破坏性检测，按1500 根为一个检验批，每一检验批的检测频率为0.2% ,且总检测数 不少于5组，检测结果符合设计要求。二、参考指标。提高或调整实测项目评定标准要求的。1 .管桩水上沉桩表4管桩和钢管桩水上沉桩序号项目允许偏差 (mm)检验 数*单元测点检会方法直桩斜桩1计高桩平位 设标处顶面置内河和有掩护 近岸水域沉桩75100件查 逐检1用经纬仪和钢 尺测量两方 向，取大值无掩护近岸水 域沉桩100150无掩护离岸水 域沉桩1502002桩身垂直度(m )10-查不于根 抽10且少101吊线测量或用 测斜仪测量3桩顶应进行水平割 桩，顶面平整度1010件查 逐检4用2m靠尺和 塞尺测量中部 对角线方向注：参考水运工程质量检验标准(JTS 257-2008 ) 2.4、2.7条。2 .现浇接缝和接头表5现浇接缝和接头序号项目允许偏差 (mm)检验数l点 单测检验方法1表面平整度10抽查30% 且不少于10条1用2m靠 尺测量， 取大值2与构件表面错台102用钢尺测 量，取大值注：参考水运工程质量检验标准(JTS 257-2008 ) 4.7、8.3条。
