柴油发电机接地的设置.docx

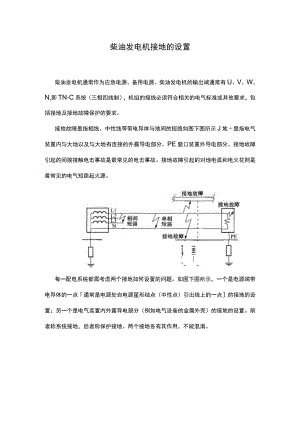

柴油发电机接地的设置柴油发电机通常作为应急电源、备用电源。柴油发电机的输出端通常有U、V、W、N,即TN-C系统（三相四线制），机组的接线必须符合相关的电气标准或其他要求，包括接地及接地故障保护的要求。接地故障是指相线、中性线等带电导体与地间的短路如图下图所示J地是指电气装置内与大地以及与大地有连接的外露导电部分、PE窗口装置外导电部分。接地故障引起的间接接触电击事故是最常见的电击事故。接地故障引起的对地电弧和电火花则是最常见的电气短路起火源。IHHl- Au±-.每一配电系统都需考虑两个接地如何设置的问题。如图下图所示，一个是电源端带电导体的一点通常是电源处自电源星形结点（中性点）引出线上的一点的接地的设置；另一个是电气装置内外露导电部分（例如电气设备的金属外壳）的接地的设置。前者称系统接地，后者称保护接地。两个接地各有其作用，不能混淆。对电源设备本身，其三相星形绕组的结点确是中性点。但在低压电气装置中自该点引出的导体实际上是PEN线而非中性线。100.4kV配电变电所既是低压配电系统的电源端，也是IOkV高压配电系统的负荷端。因此它既有配电变压器低压侧中性点的系统接地，也有电气设备外露导电部分的保护接地。有条件的IokV配电变电所已将这两个接地分开设置，使它们在电气上互不影响。柴油发电机应该怎么接地？IEC标准对系统接地的实施有严格的要求，它不允许在变压器室或发电机室内将星形结点就地接地，规定自变压器（发电机）星形结点引出的PEN线必须绝缘，并只能在低压配电盘内一点与接地的PE母排连接而实现系统接地，在这点以外不得再在其他处接地，如下图，不然中性线电流将通过不正规的并联通路而返回电源。这部分中性线电流被称作杂散电流，可能引起电气灾害,如电气装置内的剩余电流动作漏电"火灾报警器拒动或误动。从PEN线引出的PE线因不承载工作电流，它可多次接地而不产生杂散电流。柴油发电机的接地应符合国家相关标准规定，并符合15D202-2柴油发电机组设计与安装规定。
