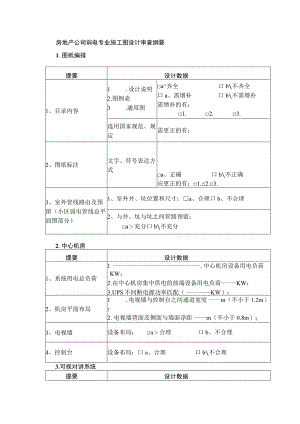

房地产公司弱电专业施工图设计审查纲要1.图纸编排提要设计数据1、目录内容1 .设计说明2 .图例表3 .通用图a齐全口b不齐全口a、需增补口b不需增补需增补的有：1.2.3.选用国家规范、规定需更正的有：2、图纸标注文字、符号表达方式a、正确口b不正确应更正的有：1.2.3.3、室外管线路由及预留（小区弱电管线总平面图部分）1、室外井、坑位置和尺寸：a、合理口b、不合理2、与井、坑与坑之间管路预留：a充分口b不充分2.中心机房提要设计数据1、系统用电总负荷1 .中心机房设备用电负荷KW；2 .由中心机房集中供电的前端设备用电负荷KW；3 .UPS不间断电源功率匹配（KW）；2、机房平面布局1 .电视墙与控制台之间通道宽度一一m（不小于1.2m）；2 .电视墙背面及侧面与墙面净距m（不小于0.8m）；3、电视墙设备布局：a合理口b、不合理4、控制台设备布局：口a、合理口b不合理3.可视对讲系统提要设计数据1、系统图1、管理主机型号（台）；2、门口主机型号（台）；3、住户分机型号（台）；4、层间设备：口abcdef5、电源线规格a满足要求口b、不满足要求6、信号线规格口a,满足要求口k不满足要求7、视频线规格口a,满足要求口b、不满足要求2、设备安装大样图工艺要求：口a、满足规范b不满足规范3、室内管线预埋路由、管径尺寸：口a、满足要求口b、不满足要求4.门禁系统提要设计数据1、系统图1、门禁控制器型号（台）；2、门禁读卡器型号（台）；3、网络分配器型号（台）；4、发卡器型号（台）；5、电源线规格口a,满足要求口b、不满足要求6、信号线规格口a,满足要求口b、不满足要求2、设备安装大样图工艺要求口：a、满足规范口b不满足规范3、室内管线预埋路由、管径尺寸：口a、满足要求口b、不满足要求5停车场管理系统提要设计数据1、系统图1、出/入口读卡机型号（台）；2、出/入口道闸型号（台），功率KW/台；3、出/入口对讲分机型号（台）；4、出/入口摄像机型号（台）；5、出/入口夜间照明灯型号，功率KW；6、出/入口语音提示/字符显示器（台）；7、发卡器型号（台）；8、电源线规格Da、满足要求口b、不满足要求9、信号线规格口a,满足要求口b、不满足要求10、2、设备安装大样图工艺要求口：a、满足规范口b不满足规范3、室内管线预埋路由、管径尺寸：口a、满足要求口b、不满足要求6.CCTV监控系统提要设计数据1、系统图IJIJ端设备1、普通摄像机型号（台）层间设备：a（台） b（台） C（台） d（台）镜头型号配置：a,符合视场要求A不符合视场要求2、电梯半球摄像机型号（一一台）3、室内云台型号；数量台4室外云台型号；数量台5、室内解码器型号；数量台6、室外解码器型号；数量台传输线路1、电源线规格口a,满足要求口b不满足要求2、视频线规格口a,满足要求口b不满足要求视频线规格口a,满足要求口b不满足要求3、控制信号线规格一一口a,满足要求口b不满足要求中央控制设备1、矩阵主机（台）2、矩阵键盘（台）3、控制码分配器（台）4、报警输入/输出模块（台）5、画面处理器（台）6、录像机（台）7、监视器（台）8、I/O点数匹配口a,正确口b、不正确8、I/O点数匹配口a,正确口b、不正确2、平面图1、前端设备设置地点口/、合理口b、不合理2、线路路由、管/线预留一一口a,合理口b、不合理3、室外井/坑设置口a,合理口b、不合理3、设备安装大样图1、室内固定摄像机安装工艺： a、满足规范口b、不满足规范2、半球摄像机安装工艺： a、满足规范口h不满足规范3、室外立杆安装工艺： a、满足规范口k不满足规范4、室外摄像机安装工艺： a、满足规范口b不满足规范4、室内管线预埋路由、管径尺寸：口a、满足要求口b、不满足要求7.周界防范系统提要设计数据1、系统图IJIJ端设备1、红外对射探头型号： a（台） b（台） c（台） d（台）2、输入地址模块型号（一一台）3、输出地址模块型号（一一台）4、防区划分：a、合理口b、不合理5、联动摄像机设置：1）有a,合理口b不合理2）无传输线路1、电源线规格口a,满足要求口k不满足要求2、视频线规格口a,满足要求口k不满足要求视频线规格口a,满足要求口h不满足要求3、控制信号线规格一一a,满足要求口k不满足要求中央控制设备1、报警主机（台）2、总线驱动器（台）3、主控键盘（台）4、辅助电源（后备）（台）5、电子地图（台）6、报警输出驱动模块（台）7、I/O点数匹配口a,正确口b、不正确8、I/O点数匹配口a,正确口b、不正确9、警号（个）2、平面图1、前端设备设置地点口a,合理口b、不合理2、线路路由、管/线预留一一口a,合理口b、不合理3、室外井/坑设置口a,合理口b、不合理3、设备安装大样图1、红外探头安装工艺： a、满足规范b不满足规范2、地址模块安装工艺： a、满足规范b不满足规范3、支架安装工艺： a、满足规范b不满足规范4、室内管线预埋路由、管径尺寸：a、满足要求口b、不满足要求8.公共广播及背景音乐系统:提要设计数据1、系统配置1、音源设备：卡式录放机；CD唱机；AM/FM调谐器；2、时序信号发生器；3、前置放大器；4、功率放大器；5、分区选择器；6、电源控制器；7、监听面板；8、室内音控面板；9、室内扬声器；10、室外扬声器；Ik12、2、平面图1、信号线规格口a,满足要求口A不满足要求2、前端设备设置地点口a,合理口b、不合理3、线路路由、管/线预留口a,合理口b、不合理4、室外井/坑设置a,合理口b、不合理3、设备安装大样图1、机柜尺寸大小： a、满足规范b不满足规范2、吸顶扬声器安装工艺： a、满足规范口k不满足规范3、挂墙式扬声器安装工艺： a、满足规范口k不满足规范4、室外扬声器安装工艺 a、满足规范口k不满足规范5、草地扬声器安装工艺 a、满足规范口k不满足规范
