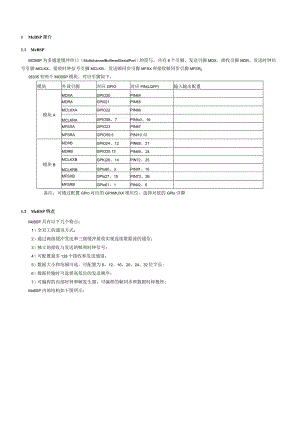

1 McBSP简介1.1 McBSPMCBSP为多通道缓冲串口（MultichannelBufferedSerialPort）的简写，共有6个引脚，发送引脚MDX、接收引脚MDR、发送时钟信号引脚MCLKX、接收时钟信号引脚MCLKR、发送帧同步引脚MFSX和接收帧同步引脚MFSR028335有两个MCBSP模块，对应引脚如下，模块外设引脚对应GPIO对应PlN(LQFP)输入输出配置模块AMDXAGPIO20PIN64MDRAGPI021PIN65MCLKXAGPIO22PIN66MCLKRAGPIO58、7PINlo0、16MFSXAGPIO23PIN67MFSRAGPIO59.5PINl10.12模块BMDXBGPlO24、12PlN68、21MDRBGPIO25.13PIN69、24MCLKXBGPK)26、14PlN72、25MCLKRBGPlo60、3PINIl1、10MFSXBGPlo27、15PIN73、26MFSRBGPlo61、1PINlI2、6备注：可通过配置GPIo对应的GPXMUXX相应位，选择对放的GPlo引脚1.2 MeRSP特点McBSP具有以下几个特点：1）全双工的通讯方式：2）通过两级缓冲发送和三级缓冲接收实现连续数据流的通信；3）独立的接收与发送的帧和时钟信号：4）可配置最多128个接收和发送通道；5）数据大小和范囤可选，可配置为8、12、16、20、24、32位字长:6）数据传输时可选择高低位的发送顺序；7）可编程的内部时钟和帧发生器，可编程的帧同步和数据时钟极性;McBSP内部结构如下图所示：MCBSP结构图1.3McBSP中断描述1.3.1接收中断RRDYEOBRconditionFSRdetectedRSYNCERRRINTMbits00WTiRINTRINTENAMRINT1.3.2发送中断XRDYEOBXconditionFSXdetectedXsyncerrXlNTMbitsXINTEMXINT2DMA模块寄存器2.1.1 控制寄存器1SPCRl该寄存器设置MCBSP串口的数字回环模式、接收字符拓展和校验模式、CIOCkStoP模式、DX是否允许、A-bis模式、接收中断模式等，并给很粗接受同步错误、接收移位寄存器空、接收就绪等状态位，此外该可以接收复位。1514131211108DLBRJUST|CLKSTP|ReservedR/W-0FVW-OR/W-0R-O76543210DXENAReservedRINTMRSYNCERRRFULLRRDYRRSTR/W-0R/W-0R/W-0R/W-0R-OR-OR/W-01.EGENDR/W=Read/Write;R=Readonly;-n=valueafterreset位名称功能描述15DLB数字环路模式设置0：环路模式无效1：数字环路模式有效，MCBSP内部收发连接一体；14-13RJUST接收数据的符号拓展和对齐方式00：右对齐，MSB补零；01：右对齐，MSB符号拓展；10：左对齐，LSB补零；11：保留；12-11CLKSTP108保留7DXEANDX引脚延时使能0：DX引脚无效：1：DX引脚有效；6ABISABIS模式0：A-bis模式无效；1：A-bis模式有效：5-4RINTM接收中断模式设置00：由RRDY（字尾）和ABIS模式的顿尾驱动：01：由多通道运行时的块尾和帧尾产生；10：由一个新的帧同步信号产生：11：由RSYNCERR产生；3RSYNCERR接收同步错误；0：没有接受同步错误1：MCBSP检测到接收同步错误2RFULL接收移位寄存器满0：RBBUZ不满1：DRR未读，RBR己满，RSR已填入新数据；1REDAY接收器就绪标志位，0：接收器未就绪或空；1：接收器就绪，表示CPU可以从DRR1/中读取数据，读取后自动清零；0RRST接收器复位0：串口接收器无效，处于复位状态；1：串口接收器有效2.1.2 控制寄存器2SPCR2SPCR2设置了MCBSP自由运行模式、SoFT模式、发送中断模式，并给出发送同步错误、发送移位寄存器空、发送准备好等状态位，此外还可进行发送复位、采样率发生器复位、帧同步发生电路复位。151098ReservedFREESOFTR-ORM-OR/W-076543210FRST|GRST|XINTMXSYNCERR|XEMPTYXRDYXRSTRM-ORW-0RW-0R/W-0R-OR-OR/W-0LEGEND:R/W=Read/Write;R=Readonly;n=valueafterreset位名称功能描述15-10保留9FREE与仿真设置位，与SOFT搭配，参见下表8SOFT与仿真设置位，与FREE搭配，参见下表7FRST帧同步产生器复位设置0：帧同步逻辑复位，帧同步信号FSG不由采样率发生器提供；1：帧同步信号FSG每隔（FPER+1）个CLKG时钟产生一次；6GRST采样率发生器复位设置0：采样率发生器复位1：采样率发生器复位结束54XINTM发送中断模式设置00：由XRDY（字尾）和ABIS模式的帧尾驱动：01：山多通道运行时的块尾和帧尾产生；10：由一个新的帧同步信号产生：11：由XSYNCERR产生；3XSYNCERR发送同步错误标志0：未发生错误：1：枪测到发送同步错误；2XEMPTY发送移位寄存器空0：发送移位寄存器空；1：发送移位寄存器未空：1XRDY发送器就绪0：发送器上位就绪；1：发送器已就绪，表明可以向DXR写入数据，写入后该位清零；0XRST发送器复位设置0：串口发送器无效，处于复位状态；1：串口发送器有效；表FREE、SOFT设置FREESOFT串口时钟状态00立即停止串1时钟，结束数据传送01若正在发送数据，则等到当前字发送完后停止发送数据，接收数据不受影响；1X无论SoFT为何值，一旦出现断点，时钟继续运行，数据继续传输；2.1.3 引脚控制寄存器PCRPCR设置McBSP传输帧同步模式、接收帧同步模式、发送时钟模式、接收时钟模式、发送帧同步信号的极性、接收帧同步信号的极性、发送时钟极性、接收时钟极性，并给出CLKS、DX、DR引脚的状态。此外PCR还定义发送和接收部分在复位时相应引脚引脚是否配置为通用I/O：1512111098匚ReservedFSXMFSRMCLKXMCLKRMR-ORW-0RM-ORW-0RV-07643210SCLKMEReservedFSXPFSRPCLKXPCLKRPRV-0R-ORW-0RW0RW-0RV-0LEGEND:R/W=Read/Write,R=Readonly;-n=valueafterreset位名称功能描述15-14保留13XIOEN发送通用I/O模式（仅当SPCR中的XRST=O时）0：DX、FSX.CLKX被设置为串口引脚，不用作通用I/O引脚；1：DX、FSX和CLKX不用作串口引脚，DX用作通用输出引脚，DSX和CLKX用作通用IO引脚；12RIOEN接收通用I/O模式（仅当SPCR中的RRST=O时）0：DRxFSR>CLKR被设置为串口引脚，不用作通用I/O引脚；1：DR.FSR和CLKR不用作串口引脚，DRJECLKS用作通用输入引脚，FSR和CLKR用作通用IO引脚：11FSXM发送帧同步模式0：帧同步信号由外部信号源驱动；1：帧同步信号由SRGR中的FSGM位决定；10FSRM接收帧同步模式0：帧同步信号由外部器件提供：FSR为输入引脚；1：帧同步信号由内部的采样率发生器提供，FSR为输出引脚：9CLKXMD发送时钟模式时：0：发送时钟由外部时钟驱动，CLKX为输入引脚1：CLKX为输出引脚，由内部的采样率发生器驱动：2）SPl模式时的设置：0：MCBSP作为从器件，CLKX由SPI系统中的主器件提供，CLKR在内部由CLKX驱动；1：MCBSP作为主器件，产生CLKX驱动CLKR及SPl系统中从器件的移位时钟；8CLKRM设置接收时钟模式1）当SPCRl中的DLB=O时：0：CLKR为输入引脚，由外部时钟驱动：1：CLKR为输出引脚，由内部的采样率发生器驱动；2）当SPCRl中的DLB=I时：0：接收时钟（不是CLKR引脚）由发送时钟（ClkX）驱动，CLKX取决于PCR中的CLKXM位，CLKR引脚呈高阻抗：1：CLKR为输出脚，由发送时钟（CLKX）驱动，CLKX取决于PCR中的CLKXM位；7保留6CLKS_STATCLKS引脚状态，当CLKS作为通用输入时，该位用于反映该引脚的值0：低电平；1：高电平；5DX-STATDX引脚状态，当DX作为通用输出时，该位用于反映出该引脚的值4DR.STATDR引脚状态，当DR作为通用输入时，该位用于反映出该引脚的值3FSXP发送帧同步极性0：发送帧同步FSX高电平有效；1：发送帧同步FSX低电平有效；2FSRP接收帧同步极性0：接收帧同步FSR高电平有效；1：接收帧同步FSR低电平有效：1CLKXP发送时钟极性0：在CLKX上升沿对发送数据采样；1：在CLKX下降沿对发送数据采样：0CLKRP接收时钟极性0：在CLKR下降沿对发送数据采样：1：在CLKR上升沿对发送数据采样；2.1.4 接收控制寄存器RCRlRCRI设置MCBSP接收时第一相的接收帧长度（从1个字到128个字、接收字长度（8、12、16、20、24、32bils）。15148Reserved匚RFRLEN1R-OR/W97540匚RWDLEN1IReservedR/W-0R-OLEGEND:R/W=Read/Write;R=Readonly;-n=valueafterreset
