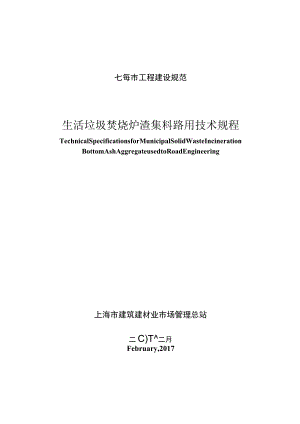

七每市工程建设规范生活垃圾焚烧炉渣集料路用技术规程TechnicalSpecificationsforMunicipalSolidWasteIncinerationBottomAshAggregateusedtoRoadEngineering上海市建筑建材业市场管理总站二C)T二月February,2017生活垃圾焚烧炉渣蝴路用规程TechnicalSpecificationsforMunicipalSolidWasteIncinerationBottomAshAggregateusedtoRoadEngineering主编单位：上海市市政规划设计研究院上海市建筑建材业市场管理总站二February,2017生活垃圾焚烧发电技术是实现垃圾无害化、资源化、减量化的主要手段之一，近些年来，在国内得到较大规模的推广应用。伴随着生活垃圾焚烧发电技术的推广,焚烧产生的炉渣的资源化综合利用已被提上议事日程。为规范本市生活垃圾焚烧炉渣集料在道路工程的应用，保证工程质量，编制组在深入调查研究，认真总结国内外科研成果和工程实践经验，广泛征求意见的基础上，针对上海地区情况，编制了本规程。本规程的主要技术内容是：1.总则；2,术语和代号；3.原材料；4.路基填筑;5.基层、垫层；6.生产、施工及质量验收。各单位在使用本规程时，有任何意见和建议，请函告上海市市政规划设计研究院（地址：上海市建国西路609号,联系电话：021-64370085,邮编：200031）,以便修订时研用。主编单位：上海市市政规划设计研究院参编单位：同济大学上海浦东新区兴盛路基材料有限公司上海浦东路桥建设股份有限公司上海合新市政科技发展中心上海市市政公路工程检测有限公司主要起草人：主要审查人：1总则12术语和代号22.1 术语22.2 代号33原材料43.1 一般规定43.2 炉渣集料43.3 其他原材料54路基与垫层64.1 一般规定64.2 炉渣集料填筑路基64.3 垫层填筑75基层与底基层95.1 一般规定95.2 石灰粉煤灰稳定炉渣碎石95.3 水泥稳定炉渣碎石105.4 水泥粉煤灰稳定炉渣碎石116生产、施工及质量验收136.1 一般规定136.2 混合料拌制136.3 质量控制与产品出厂136.4 施工与质量验收14附录A炉渣烧失量的测定方法15附录B炉渣集料浸出液制备及PH值的检测方法17附录C炉渣电导率的检测方法19附录D炉渣中Cl-含量的检测方法20附录E炉渣中S(2-含量的检测方法22附录F炉渣取样方法241总则.o.为规范上海市生活垃圾焚烧炉渣集料在道路工程的应用，保证工程质量，特制定本规程。1.0.2本规程适用于公路、城市道路新建、改建及大修工程。1.0.3生活垃圾焚烧炉渣中有害物质的控制应符合生活垃圾焚烧炉渣集料(GB/T25032)中的规定。1.0.4在道路工程中使用炉渣集料时，除应符合本规程的规定外，尚应符合国家和行业环境及生态保护的相关技术标准的规定。2术语和代号2.1 术语2.1.1 生活垃圾焚烧炉渣municipalsolidwasteincinerationbottomash生活垃圾焚烧炉炉排上残留的焚烧残渣(grateash)、从炉排间掉落的细灰(gratesiftings),及余热锅炉灰的混合物统称为生活垃圾焚烧炉渣，简称炉渣(bottomash)。2.1.2 生活垃圾焚烧炉渣集料municipalsolidwasteincinerationbottomashaggregate生活垃圾焚烧炉渣经粉碎、筛选、分档制成具有一定粒径规格和级配组成，并满足生活垃圾焚烧炉渣集料(GB/T25032)规范要求的集料,简称炉渣集料(BAA)。2.1.3 炉渣集料熟化weatheringofBAA将分档后的炉渣集料按照要求堆放于自然环境中，其组成发生一定的物理化学变化，从而使炉渣集料获得更好的物理力学特性、化学稳定性，该过程称为炉渣集料的熟化。2.1.4 烧失量Iossonignition烘干的炉渣集料经历600°C高温灼烧后失去的质量百分比，是反映生活垃圾焚烧炉的焚烧效率以及炉渣集料经加热分解的气态产物和有机质含量多少的指标，单位。2.1.5 石灰粉煤灰稳定炉渣碎石limeandflyashstabilizedBAAandcrushedstones掺配有一定比例炉渣集料的石灰粉煤灰稳定材料，在压实和养生后，当其抗压强度符合规定要求时，可用于道路结构基层或底基层，简称二灰稳定炉渣碎石。2.1.6 水泥稳定炉渣碎石cementstabilizedBAAandcrushedstones掺配有一定比例炉渣集料的水泥稳定材料，在压实和养生后，当其抗压强度符合规定要求时，可用于道路结构基层或底基层，简称水稳炉渣碎石。2.1.7 水泥粉煤灰稳定炉渣碎石cementandflyashstabilizedBAAandcrushedstones掺配有一定比例炉渣集料的水泥粉煤灰稳定材料，经压实和养生后，当其抗压强度符合规定要求时，可用于道路结构基层或底基层。2.2 代号本规程中各种代号以及意义见表2.2o表2.2代号以及意义代号意义代号意义BAA炉渣集料L/S炉渣浸出液中蒸储水的体积(L)与炉渣的质量(kg)比值PH酸碱度LOl烧失量3原材料3.1 一般规定3.1.1 原材料运至生产施工现场之前，材料供应商应提供材料的质量检测报告和商检报告。3.1.2 原材料运至现场后应取样进行质量检测，经评定合格后方可使用，不得以供应商提供的检测报告或商检报告代替现场检测。3.1.3 原材料应按品种、规格分类存放，严禁混杂堆放。3.2 炉渣集料3.2.1 炉渣集料应按照Omm5mm或Omm10mm、Iomm20mm尺寸规格进行分档，并分档存放，粒径20mm的炉渣不得使用。3.2.2 炉渣集料中的含杂量应符合生活垃圾焚烧炉渣集料（GB/T25032）中的规定。3.2.3 经熟化处理的炉渣集料，其主要技术指标应符合表323中的规定。表323炉渣集料的技术要求序号技术指标指标单位技术要求注检测方法路基回填垫层底基层基层1炉渣集料含水量%1010-JTGE42-T03322表观密度gcm3>2.30>2.30>2.30230JTGE42-T0305/T03283压碎值%403530JTGE42-T0316/T03504烧失量%5附录B5炉渣浸出液酸碱性PH值<10(9)<10附录C6电导率mS/cm<9附录D7氯化盐浸出%0.8附录E8硫酸盐浸出%0.80（用于石灰稳定类）W0.25（用于水泥稳定类）附录F注：括号中数字适用于地下水位下使用的炉渣集料；表中“一”表示不作要求。3.2.4 炉渣集料宜随运随用。用于各种稳定类混合料时，若不能及时使用需要堆放，堆放场地应满足以下要求：1堆放场地应采取硬化措施。2应设置隔水和隔离措施，防止炉渣淋雨。3炉渣集料应单独堆放，避免与其他碎石集料窜料。3.3 其他原材料3.3.1 水泥、石灰、粉煤灰和水的质量应符合公路路面基层施工技术细则(JTGzTF20)中的规定。3.3.2 碎石应符合以下规定：1碎石的压碎值应小于30%。不得采用山皮石、风化石。2碎石含泥量应小于3%,针片状颗粒含量应小于15%。4路基与垫层4.1 一般规定4.1.1 炉渣集料适用于道路工程的路基与垫层填筑。4.1.2 炉渣集料填筑路基与垫层应符合我国现行路基路面设计规范的规定。4.1.3 炉渣集料填筑路基应采用重型击实标准，分层铺筑，均匀压实。4.1.4 炉渣集料不得用于距离饮用水源不足50m的路基填筑工程。4.2 炉渣集料填筑路基4.2.1 炉渣集料填筑路基应分层铺筑与压实，每一层压实厚度不应大于25cm。4.2.2 炉渣集料填筑路基压实度应符合以下规定：1公路工程炉渣集料路基填筑压实度质量要求应符合表422-1的规定。表4.221公路工程炉渣集料路基填筑压实度质量要求填挖类型路面底面以下深度（m）压实度（）高速公路和一级公路二级公路三、四级公路路堤上路床()-0.3>9695>95下路床0.30.8>96>95>95上路堤().8-1.5>9494>94下路堤1.5以下93>92>92零填及挖方路基0-0.3969503-0.8>96>952城市道路炉渣集料路基填筑压实度质量要求应符合表422-2的规定。表4222城市道路炉渣集料路基填筑压实度质量要求填挖类型路面底面以下深度（m）压实度（）快速路主干路及承受重交次干路及承受中支路通荷载的次干路交通荷载的支路路堤上路床0-0.3>96>95>94>92下路床0.30.8>969594>92上路堤0.81.594>93>9291下路堤1.5以下>93>9291>90零填及挖方路基().396>9594920.30.8>94>95一4.2.3 当炉渣集料用于沟槽回填时,管顶0.5m以上压实度应按本规程422条执行。4.3 垫层填筑4.3.1 垫层填筑用料应采用不少于两个规格的炉渣集料进行组配，组配后矿料级配组成应符合表4.3.1的规定。表4.3.1炉渣集料垫层矿料级配组成级配通过下列筛孔（mm）质量百分率（）31.519.04.750.60.075上限10010050255下限10090.030804.3.2 各级道路的排水垫层应与边缘排水系统相连接，垫层宽度应铺筑到路基边缘或与边沟下的渗沟相连接。4.3.3 垫层厚度一般宜大于或等于15cm。4.3.4 垫层压实度应符合以下规定：1公路工程炉渣集料垫层填筑压实度质量要求应符合表434-1的规定。表4.3.4/公路工程炉渣集料垫层填筑压实度质量要求试验项目公路等级高速公路和一级公路二级公路三、四级公路压实度（）>97>96>962城市道路炉渣集料垫层填筑压实度质量要求应符合表434-2的规定。表4342城市道路炉渣集料垫层填筑压实度质量要求试验项目城市道路等级快速路主干路及承受重交通荷我的次干路次干路及承受中交通荷载的支路支路压实度（）>97>96>95>935基层与底基层5.1 一般规定5.1.1 石灰粉煤灰稳定炉渣碎石、水泥稳定炉渣碎石、水泥粉煤灰稳定炉渣碎石（以下统一简称混合料）的配合比设计内容和设计方法应按照公路沥青路面设计规范（JTGD50）中规定的方法进行。5.1.2
