建筑工程类经典实操案例 (41).docx

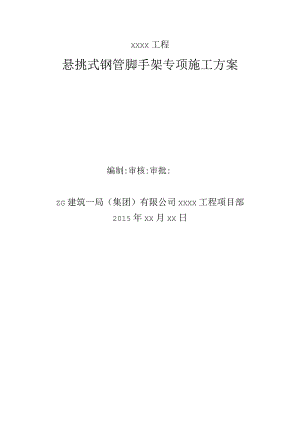

XXXX工程悬挑式钢管脚手架专项施工方案编制:审核:审批:ZG建筑一局（集团）有限公司XXXX工程项目部2015年XX月XX日L编制依据12.工程概况11 .1设计概况12 .3脚手架工程施工重点、难点、特点12. 4脚手架选型原则23. 5确定脚手架选型23.施工准备33. 1技术准备33. 2人员准备33. 3材料准备44. 4机具准备65. 施工安排66. 施工工艺66.1 悬挑脚手架设计参数65.2悬挑脚手架搭设工艺65.3脚手架构造要求95. 4脚手架的检查、验收146. 6脚手架的拆除157. 安全保证措施167.1 特种作业人员及安全生产管理人员的配备要求166.2各项质量、安全技术措施166. 3季节性施工安全技术措施177. 4施工过程中的监测监控技术措施187.应急预案207. 1应急预案目的207. 2适用范围207. 3应急救援组织机构与职责207. 4施工现场应急处理设备和设施217. 5突发事件应急响应227. 6项目事故应急救援流程247. 7应急准备和应急响应相关电话247. 8应急准备和响应线路图258. 9应急救援物资269. ,脚手架受力计算26L编制依据表1-1编号依据类别依据名称版本备注1相关文件要求XXXX工程施工组织设程施工组织设计2014年03月20日2XXXX工程施工总承包合同2014年01月25日3建设工程安全生产管理条例gwy第393号令4危险性较大分部分项工程安全管理规定住建部令第37号5住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质(2018)31号6关于加强房屋建筑和市政基础设施工程施工技术管理工作的通知京建法(2018)22号7中建一局集团施工现场标准化图册2018.128中建一局集团第五建筑有限公司标准化管理手册20179中建一局集团第五建筑有限公司危险性较大分部分项工程施工管理规定建一五技字2018363号10相关图纸XXXX工程施工图纸2013年09月11图纸会审、设计变更2014年03月30日12相关规范、规程、标准直缝电焊钢管GBT13793-2016GJ13碳素钢结构钢GBT700-200614钢管脚手架扣件GB15831-200615建筑结构荷载规范GB50009-201216混凝土结构设计规范(2015年版)GB50010-201017建筑施工脚手架安全技术统一标准GB51210-201618建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011行业19建筑施工安全检查标准JGJ59-201120建筑施工高处作业安全技术规范JGJ80-20162.工程概况2.1 设计概况表2-1序号项目T内容I1建筑功能华北煤医附院外科住院楼2建筑面积36986m,3建筑层数地下一层；地上十八层4建筑层高地下首层标准层5.8m4.8m4.2(3.9)m6檐口高度77.7m建筑总高92.7m2. 3脚手架工程施工重点、难点、特点本工程工期紧张，结构型式变化多，应尽可能优化施工方案，选择最为经济合理的架体型式，为工期提供保障。3. 4脚手架选型原则脚手架的结构设计应做到结构安全可靠，造价经济合理。在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。选用材料时，力求做到常见通用，可周转利用，便于保养维修。结构选型时.，力求做到结构合理、受力明确，搭拆方便，便于检查验收。4. 5确定脚手架选型为满足主体结构施工要求，本工程地上脚手架采用落地双排脚手架与悬挑脚手架相结合的方式。落地脚手架部分详见落地脚手架施工方案。脚手架选型概况统计表表2-21层6层（第一步搭设）形式搭设部位使用楼层搭设高度卸荷部位基础情况落地架北侧5-15轴F1-F6(-0.6m-25.2m)25.8m9m位置地下室顶板落地架（临时维护）北侧15-21轴Fl(-0.6m-4.8m)5.4m型钢悬挑架北侧15-21轴F2-F6(4.8m-25.2m)20.7m落地架0«5-6轴Fl-F6(-0.6m-25.2m)25.8m9m位置落地架西侧7轴Fl-F4(-1.3m-17.4m)20m落地架西侧7-8轴F5-F6(17.4m-25.2m)7.8m五层结构板落地架（临时维护）南侧Fl(-0.3m4.8m)5.1m绿地型钢悬挑架南侧F2-F4(4.8m-17.4m)12.6m南侧Fl脚手架进行卸荷二层结构板落地架东侧Fl5.1m绿地（临时维护）(-0.3m-4.8m)型钢悬挑架东侧F2-F7(4.8m-29.1m)24.3m结构板备注：具体布置详见附图F1-F6脚手架平面布置图、1-1剖面图和2-2剖面图。表2-37层11层（第二步搭设）形式搭设部位使用楼层搭设高度卸荷部位基础情况型钢悬挑架北侧F7-F11(25.2m-44.7m)19.5m七层结构板西侧南侧型钢悬挑架（临时维护）东侧F7F7(25.2m-29.lm)3.9m六层屋面型钢悬挑架东侧F8-F11F8-F11(29.lm-44.7m)15.6m八层结构板备注：具体布置详见附图F7-F11脚手架平面布置图、«1-1剖面图和«2-2剖面图。表2-412层-15层（第三步搭设）形式搭设部位使用楼层搭设高度卸荷部位基础情况型钢悬挑架结构四周F12-F15(44.7m-60.3m)15.6m十二层结构板备注：具体布置详见附图F12-F15脚手架平面布置图、«1-1剖而图和«2-2剖面图。表2-516层-18层（第四步搭设）形式搭设部位使用楼层搭设高度卸荷部位基础情况型钢悬挑架结构四周F16-F18(60.3m-77.7m)17.4m十六层结构板备注：具体布置详见附图F16-屋面脚手架平面布置图、U-I剖面图和«2-2剖面图。3.施工准备3.1 技术准备技术部认真熟悉图纸及结合现场进度等情况后进行施工方案编制，务必做到方案切实可行有效。逐级进行交底，项目总工对项目管理人员和施工队伍主要管理人员做方案交底。专业工长以书面及会议形式向作业人员进行技术交底（双方安全生产管理人员签字），技术交底要有针对性、可操作性，针对关键部位和质量控制点，提出具体措施和要求。高处作业中的安全技术措施及其所需料具，必须严格按照施工方案中所列的料具采用。3. 2人员准备3.2.1总包单位管理人员的配备及职责序号姓名项目职务岗位职责1项目经理对工程的质量、进度、安全、文明施工负全面领导责任，负责组织危大工程验收。建立健全本项目的各项管理制度。完善内部基础管理，指导下级工作，奖优罚劣。2项目总工组织专项方案的编制，负责方案的审核，组织危大方案内部论证，对现场管理人员和劳务单位项目经理、技术负责人及班组骨干人员进行方案交底，参加危大方案的实施验收，对不合格项，制定纠正预防措施。3项目副经理负责工程总体施工安排，进度控制，现场总体施工组织协调。4安全总监对工程施工全过程的安全、文明施工进行监督检查、核对各项安全管理制度及施工方案的执行情况，对作业人员进行安全教育，施工过程中进行旁站或过程巡检，对存在重大安全隐患的情况，有权下令停工整改。5质量总监认真贯彻执行GJ工程质量验收规范、政策、法令、法规、行业（地方）标准等文件精神，对工程质量负监督检查责任；组织隐、预检和分项工程验收，对工程的每一分项分部工程进行质量检查和评定；负责对进场材料设备的检查、检验工作。作好特殊过程、关键过程以及分部分项工程的状态标识；负责不合格品的控制。6技术员编制工程施工方案，进行方案交底，对施工现场所出现的问题提出技术处理措施。78工长负责专项施工方案的具体实施，对人员、材料、机械设备进行统筹安排，实施前对工人进行安全和技术交底，实施过程中加强过程监督，安装完毕要按照施工规范和方案要求进行验收，同时做好预检记录。910资料员负责收集整理施工资料。11试验员负责项目试验相关工作。序号姓名项目职务岗位职责12材料员负责本项目物资部管理工作，制定本项目物资管理办法，建立健全物资采购供应管理体系和质量控制管理体系，保证供应商具备必要资质，所供材料的规格尺寸符合方案要求，对经检验证明不合格材料，应及时组织退场。负责组织监控模架工程中涉及到的物资质量，指导、检查、监督、评价现场物资管理，定期评估生产、供应厂商供应工作。负责审核和汇总模架工程主要物资需用量，制定物资采购供应方案和计划，审定合格厂商，统筹协调全线物资的采购供应。13安全员监督实施安全技术措施和安全技术交底情况。认真做好内部专业队和劳务队人员上岗教育,以提高安全技术素质,增强自身保护能力。对所有进场人员进行安全意识教育，建立健全安全管理制度。督促与检查危险物品的安全管理和使用。认真做好安全台账资料记录和归档。对特种作业人员持证上岗情况进行检查，定期对防护、外架、临电、机械进行安全检查，对发现的问题下发整改通知单并限期整改。1415质检员认真贯彻执行GJ工程质量验收规范、政策、法令、法规、行业（地方）标准等文件精神，对工程质量负监督检查责任；组织隐、预检和分项工程验收，对工程的每一分项分部工程进行质量检查和评定；负责对进场材料设备的检查、检验工作。作好特殊过程、关键过程以及分部分项工程的状态标识；负责不合格品的控制。3.2.2分包单位管理人员的配备及职责操作人员基本条件为工作认真负责,按上岗要求的技术业务理论考核和实际操作技能考核取得特种作业人员操作证，操作人员必须持证上岗，严禁无证操作。表3-1序号工种人数备注1架子工20搭设阶段负责脚手架搭设，悬挂安全网，铺设跳板。25维护阶段负责脚手架的日常围护，配合外装做好外脚手架的修改，及时清理外脚手架上垃圾及杂物。315拆除阶段拆除脚手架，将所有材料运至指定堆场，清理脚手架拆除范围内的所有垃圾及杂物。4安全员2负责搭设、使用及拆除过程中的安全管理。5配合人员2负责协助塔吊及操作人员对材料的运输工作。3. 3材料准备3.3.1钢管钢管采用外径48mm,壁厚3.5
