    建筑工程类经典实操案例 (9).docx

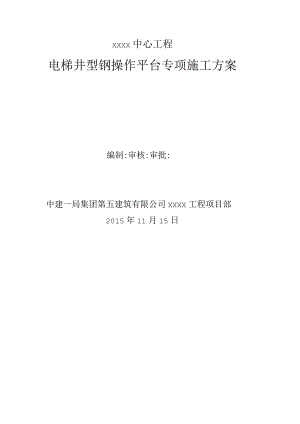

    XXXX中心工程电梯井型钢操作平台专项施工方案编制:审核:审批:中建一局集团第五建筑有限公司XXXX工程项目部2015年11月15日L编制依据12.工程概况11. 1项目概况12. 2电梯井概况13.施工准备23. 1技术准备23.2人员准备23.3材料准备23. 4机具准备24.施工安排24. 1施工部位24. 2工期安排35.施工方法35.1 型钢平台的制作35. 2钢平台的安装45. 3钢平台的拆除、提升55. 4电梯井安全防护66. 各项保证措施76.1安全保证措施76. 2文明施工措施87. 3消防、环保措施97.应急预案97. 1应急预案目的97. 2适用范围97. 3应急救援组织机构与职责97. 4施工现场应急处理设备和设施117. 5突发事件应急响应117. 6项目事故应急救援流程127. 7应急准备和应急响应相关电话127. 8应急准备和响应线路图138. 9应急救援物资148相关计算148. 1荷载计算参数148. 2平台次梁计算148. 3主梁计算168. 4固定支撑计算18199. 5吊环及焊缝强度计算L编制依据表1-1编号依据类别依据名称版本备注1相关文件要求XXXX工程施工组织设计2014年10月15日2XXXX工程施工总承包合同2014年08月05日3建筑安全生产管理条例gw令第393号4危险性较大的分部分项工程安全管理规定住建部令第37号5住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质(2018)31号6关于加强房屋建筑和市政基础设施工程施工技术管理工作的通知京建法(2018)22号7中建一局集团施工现场标准化图册2018年12月8中建一局集团第五建筑有限公司标准化管理手册20179中建一局集团第五建筑有限公司危险性较大分部分项工程施工管理规定建一五技字2018363号10相关图纸XXXX工程施工图纸2013年11月11图纸会审、设计变更2014年11月12相关规范、规程、标准钢结构设计规范GB50017-2017GJ13混凝土结构设计规范GB50010-201014建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011行业15建筑施工高处作业安全技术规范JGJ80-201616施工现场临时用电安全技术规范JGJ46-200517建筑施工安全检查标准JGJ59-201118北京市建设工程施工安全操作规程DBJ01-62-2002地方2.工程概况2.1 项目概况本工程为XXXX工程,工程建设地点位于朝阳区酒仙桥路10号,京东方科技集团园区内,南邻酒仙桥中路,东、北、西均为园区道路。总建筑面积约14850m2,其中地下面积4300m2,地上面积10500m2,使用功能为科研楼,地下2层(局部有夹层)、地上8层。结构形式为框架-剪力墙结构。建筑高度36.45m,设计合理使用年限为50年。2. 2电梯井概况本工共设有3部客用电梯,1部消防电梯,为方便使用及加快施工进度,便于工人进行钢筋绑扎、模板安装及拆除施工,在主体结构施工阶段,根据电梯井井道尺寸制作定型可提升钢平台。在电梯井井壁施工时,预留工字钢安装洞口,待下一层混凝土强度达到75%后,利用塔吊将钢平台提升后将工字钢插入预留洞,以支撑整体钢平台。后续施工时利用塔吊将钢平台逐层提升。表2-1卜梯编号位置井道尺寸(mm)墙体厚度(mm)混凝土强度操作平台尺寸(mm)1#电梯4轴GD轴2300×2600300C45(B2-F3)2200×25002#电梯4轴C-D轴2300×2600300C40(F4)2200×25003#电梯4轴UD轴2300×2600300C35(F5)2200×25004#电梯6轴C-D轴2550×2850300C30(F6-F8)2450×27503.施工准备3.1 技术准备技术部认真熟悉图纸及结合现场进度等情况后进行施工方窠编制,务必做到方案切实可行有效。逐级进行交底,项目总工对项目管理人员和施工队伍主要管理人员做方案交底。专业工长以书面及会议形式向作业人员进行技术交底(双方安全生产管理人员签字),技术交底要有针对性、可操作性,针对关键部位和质量控制点,提出具体措施和要求。3. 2人员准备3. 2.1总包单位管理人员的配备及职责序号姓名项目职务岗位职责1项目经理对工程的质量、进度、安全、文明施工负全面领导责任,负责组织危大工程验收。建立健全本项目的各项管理制度。完善内部基础管理,指导下级工作,奖优罚劣。2项目总工组织专项方案的编制,负责方案的审核,组织危大方案论证,对现场管理人员和劳务单位项目经理、技术负责人及班组骨干人员进行方案交底,参加危大方案的实施验收,对不合格项,制定纠正预防措施。3项目副经理负责工程总体施工安排,进度控制,现场总体施工组织协调。序号姓名项目职务岗位职责4安全总监对工程施工全过程的安全、文明施工进行监督检查、核对各项安全管理制度及施工方案的执行情况,对作业人员进行安全教育,施工过程中进行旁站或过程巡检,对存在重大安全隐患的情况,有权下令停工整改。5质量总监认真贯彻执行GJ工程质量验收规范、政策、法令、法规、行业(地方)标准等文件精神,对工程质量负监督检查责任;组织隐、预检和分项工程验收,对工程的每一分项分部工程进行质量检查和评定;负责对进场材料设备的检查、检验工作。作好特殊过程、关键过程以及分部分项工程的状态标识;负责不合格品的控制。6技术员编制工程施工方案,进行方案交底,对施工现场所出现的问题提出技术处理措施。78工长负责专项施工方案的具体实施,对人员、材料、机械设备进行统筹安排,实施前对工人进行安全和技术交底,实施过程中加强过程监督,安装完毕要按照施工规范和方案要求进行验收,同时做好预检记录。910资料员负责收集整理施工资料。11试验员负责项目试验相关工作。12材料员负责本项目物资部管理工作,制定本项目物资管理办法,建立健全物资采购供应管理体系和质量控制管理体系,保证供应商具备必要资质,所供材料的规格尺寸符合方案要求,对经检验证明不合格材料,应及时组织退场。负责组织监控模架工程中涉及到的物资质量,指导、检查、监督、评价现场物资管理,定期评估生产、供应厂商供应工作。负责审核和汇总模架工程主要物资需用量,制定物资采购供应方案和计划,审定合格厂商,统筹协调全线物资的采购供应。13安全员监督实施安全技术措施和安全技术交底情况。认真做好内部专业队和劳务队人员上岗教育,以提高安全技术素质,增强自身保护能力。对所有进场人员进行安全意识教育,建立健全安全管理制度。督促与检查危险物品的安全管理和使用。认真做好安全台账资料记录和归档。对特种作业人员持证上岗情况进行检查,定期对防护、外架、临电、机械进行安全检查,对发现的问题下发整改通知单并限期整改。1415质检员认真贯彻执行GJ工程质量验收规范、政策、法令、法规、行业(地方)标准等文件精神,对工程质量负监督检查责任;组织隐、预检和分项工程验收,对工程的每一分项分部工程进行质量检查和评定;负责对进场材料设备的检查、检验工作。作好特殊过程、关键过程以及分部分项工程的状态标识;负责不合格品的控制。3. 2.2分包单位管理人员的配备及职责平台的加工制作要用专业焊工加工制作。塔司、信号工、架子工等必须经过专业培训,经过考核合格,持证上岗。岗位姓名职责劳务分包管理层项目经理配合总包实现现场的施工管理技术主管配合总包实现现场的施工管理专职安全管理人员安全员负责卸料平台搭设、使用及拆除过程中的安全监督工作班组长架子工长负责卸料平台搭设与拆除,协助工长进行现场管理工作模板工长负责模板架料人员管理。3. 3材料准备采用符合碳素结构钢(GBT700)中的牌号Q235钢标准的钢材。表3-1名称规格数量使用部位工字钢16#9.6m制作平台支撑部件钢板6mm1.44m2圆钢103.6m圆钢2010.5m制作平台吊环花纹钢板4mm23.8m2制作平台面板槽钢14#b40.4m制作平台主梁槽钢10#50.4m制作平台次梁3. 4机具准备电梯井操作平台采用工厂加工,成套进场使用,使用过程中利用塔吊配合平台提升。4. 施工部署4.1 施工部位*层至*层电梯井道结构施工采用钢制操作平台,为方便安拆,钢制操作平台制作尺寸较电梯井道每边缩尺50un0操作平台每部电梯制作一套,向上周转使用。4 .2工期安排根据本工程施工组织总进度计划的安排,预计本工程外用电梯工期如下。表4-1电梯编号使用楼层使用时间使用天数1#电梯-1层-8层2014年12月1日2015年5月15日1662#电梯-1层-8层2014年12月1日2015年5月15日1663#电梯-1层-8层2014年12月1日2015年5月15日1664#电梯-1层-8层2014年12月1日2015年5月15日1665 .施工方法5.1 型钢平台的制作5.1.1 操作平台主梁采用4根14#槽钢分两组背靠背满焊,次梁采用10#槽钢,平台板采用4mm厚花纹钢板进行焊接,设置4根620钢筋吊环(HPB300级钢筋)。图5-1电梯井钢制操作平台示意图图5-3钢平台设置示意图图5-4钢筋吊环制作大样图5.1.2电梯井结构施工时在墙体中预留IooXI70矩形洞口,采用4根16#工字钢穿墙作为平台支撑(根据项目情况确定,不得小于14#工字钢),工字钢伸出井壁30OnIm(根据项目情况确定,伸出长度不得小于30Omm),端头采用300X300X6(厚度不得小于4mm)钢板与工字钢焊接牢固,并设置610钢筋提手方便操作。电梯井平台与井壁之间的距离为50mmO图5-516#工字钢支撑示意图5.2钢平台的安装5.2.1电梯井墙模板安装前,在墙体上预留IoOXI70mm洞口。洞口中心距井道内壁400mm(详见5-6),距顶板上皮300mm。预留洞口在电梯井墙体模板安装时必须一次预留到位,且不得切断墙体、暗柱钢筋。在剪力墙钢筋上附加钢筋焊接顶模棍,防止洞口模板发生位移,工字钢支撑安装处于同一平面上。5.2.2该层顶板混凝土浇筑完成,且墙体混凝土强度达到设计强度75%后,将已加焊钢板的16#工字钢插入预留孔内,工字钢全长600mm,出墙尺寸300mm。工字钢支撑安装必须处于同一平面上,且安装牢固,经安全员验收合格后方准安装平台。5.2.3平台吊装时必须做到四个吊点分别挂绳,同
