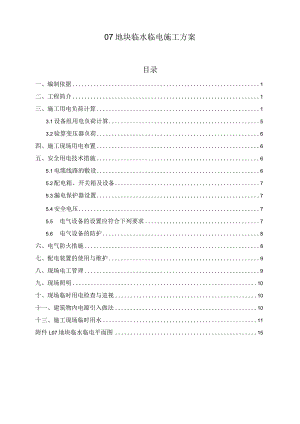

07地块临水临电施工方案目录一、编制依据1二、工程简介1三、施工用电负荷计算13.1设备组用电负荷计算53.2验算变压器负荷6四、施工现场用电布置6五、安全用电技术措施65.1电缆线路的敷设65.2配电箱、开关箱及设备75.3漏电保护器设置75.4安全电压75.5 电气设备的设置应符合下列要求75.6 电气设备的防护8六、电气防火措施8七、配电装置的使用与维护9八、现场电工管理9九、现场照明10十、现场临时用电检查与巡视10十一、建筑物内电源引入做法10十三、施工现场临时用水11附件L07地块临水临电平面图15施工现场临时用电方案一、编制依据(I)、建设工程施工现场供用电安全规范GB501942005；(2)、施工现场临时用电安全技术规程JGJ462005；(3)、低压配电设计规范GB5005495；(4)、供配电系统设计规范GB5005295；(5)、通用用电设备配电设计规范GB5005593；(6)、现场临时用水、用电平面布置；二、工程简介新郑新区第二社区A-1-07地块位于新郑市新区新村大道与民安街交叉口处，由8栋住宅楼，1处社区服务中心组成，总建筑面积191906.5m2,地上建筑面积151484.6m2,地下建筑面积40421.911f。其中1#、2#、6#、7#、8#、9#楼31层，总高92.5米；3#、5#楼32层，总高93.1米，社区服务中心3层，总高13.2米。主要结构为框架剪力墙，地基为CFG桩符合地基。根据项目安排，A107地块设四个钢筋、模板加工车间，7台塔吊，8台施工电梯,施工现场用电由甲方提供两台630KvA箱式变压器供电。三、施工用电负荷计算本工程现场设四个钢筋加工场地，四套钢筋加工设备，四个木工加工车间，1#楼一个钢筋加工车间一个木工加工车间；2#楼一个钢筋加工车间一个木工加工车间；3#、8#、9#楼一个钢筋加工车间一个木工加工车间；5#、6#、7#楼一个钢筋加工车间一个木工加工车间；整个施工现场共设7台塔吊。本供电系统采用放射式系统按需要系数法计算用电负荷，1#楼设一个二级配电箱AL1；2#楼设一个二级配电箱AL2,均从一级配电柜5AP引出。6#楼设一个二级配电箱AL6；7#楼设一个二级配电箱AL7；8#楼设一个二级配电箱AL8；9#楼设一个二级配电箱AL9,均从一级配电柜6AP引出。加工机械比较集中，依据施工进度安排，自开工至竣工阶段，高峰用电为主体施工，本设计计算依据为主体施工用电高峰期用电，配电按照此设计满足施工现场各个阶段施工用电。一级、二级配电箱负荷分配表配电箱编号使用范围备注一级配电箱5AR6AP变配一体柜二级配电箱ALI,AL2,AL6,AL7,AL8,AL9放射式配电系统三级配电柜钢筋及模板加班车间、施工电梯、塔吊、砂浆搅拌机就近二级配电柜引入栋楼用电按照高峰期设置，碎施工时闪光焊停止施工(因钢筋加工车间主电缆引自最近二级柜)，取最大用电负荷，碎浇筑交叉施工，变压器保证4台砂泵同时运转即可。二级配电箱ALl用电设备一览表序号设备名称型号数量相位厂家单机功率Pe(KW)需要系数Kx换算后设备容量Ps(KW)1施工电梯SClOO100CJ2动力三相浙江建机660.851322塔吊TC50I3-61动力三相中联重科52.260.8552.263砂浆搅拌机2动力三相10.50.85214电动机混凝土拖泵TH-25S1动力三相安徽泰恒1320.851325钢筋调直机GT4-141动力三相杭州巨力14.50.8514.56钢筋弯曲机GW-401动力三相上海同颖30.8537钢筋切断机GQ401动力三相北京长弘30.8538闪光对焊机UNS-1001动力三相河南瑞龙28.30.8528.39照明用电2220v单相0.40.810塔吊LED灯2220v单相0.40.811木工圆锯机MJ104A1动力三相河南长葛宇鹏30.85312木工平刨机MBL5031动力三相河南长葛宇鹏30.853合计393.66备注：二级配电箱ALl含1#、5#楼用电设备及1#楼钢筋木工加工车间和1#楼塔吊、地泵等附属用电设备。二级配电箱AL2用电设备一览表序号设备名称型号数量相位厂家单机功率Pe(KW)需要系数Kx换算后设备容量Ps(KW)1施工电梯SClOO100CJ1动力三相浙江建机660.85662塔吊TC50I3-62动力三相中联重科52.260.85104.523砂浆搅拌机1动力三相10.50.8510.54电动机混凝土拖泵TH-25S1动力三相安徽泰恒1320.851325钢筋调直机GT4-141动力三相杭州巨力14.50.8514.56钢筋弯曲机GW-401动力三相上海同颖30.8537钢筋切断机GQ40I动力三相北京长弘30.8538闪光对焊机UNS-1001动力三相河南瑞龙28.30.8528.39照明用电2220v单相0.40.810塔吊LED灯.4220v单相0.41.611木工圆锯机MJ104A1动力三相河南长葛宇鹏30.85312木工平刨机MBL5031动力三相河南长葛宇鹏30.853合计370.22备注：二级配电箱AL2含2#楼用电设备及2#楼钢筋木工加工车间和2#楼、服务中心塔吊、地泵等附属用电设备。二级配电箱AL6用电设备一览表序号设备名称型号数量相位厂家单机功率Pe(KW)需要系数Kx换算后设备容量Ps(KW)1施工电梯SClOO100CJ1动力三相浙江建机660.85662塔吊TC50I3-61动力三相中联重科52.260.8552.263砂浆搅拌机1动力三相10.50.8510.54照明用电1220v单相0.40.45塔吊LED灯2220v单相0.40.8合计129.96备注：二级配电箱AL6含6#楼用电设备及6#楼塔吊等附属用电设备。二级配电箱AL7用电设备一览表序号设备名称型号数量相位厂家单机功率Pe(KW)需要系数Kx换算后设备容量Ps(KW)1施工电梯SClOO100CJ2动力三相浙江建机660.851322塔吊TC50I3-62动力三相中联重科52.260.85104.523砂浆搅拌机2动力三相10.50.85214电动机混凝土拖泵TH-25S1动力三相安徽泰恒1320.851325钢筋调直机GT4-141动力三相杭州巨力14.50.8514.56钢筋弯曲机GW-401动力三相上海同颖30.8537钢筋切断机GQ401动力三相北京长弘30.8538闪光对焊机UNS-1001动力三相河南瑞龙28.30.8528.39照明用电2220v单相0.40.810塔吊LED灯4220v单相0.41.611木工圆锯机MJ104A1动力三相河南长葛宇鹏30.85312木工平刨机MBL5031动力三相河南长葛宇鹏30.853合计446.72备注：二级配电箱AL7含7#楼用电设备及7#楼钢筋木工加工车间和7#楼塔吊、地泵等附属用电设备。二级配电箱AL8用电设备一览表序号设备名称型号数量相位厂家单机功率Pe(KW)需要系数Kx换算后设备容量Ps(KW)1施工电梯SClOO100CJ1动力三相浙江建机660.85662塔吊TC5013-61动力三相中联重科52.260.8552.263砂浆搅拌机1动力三相10.50.8510.54电动机混凝土拖泵TH-25S1动力三相安徽泰恒1320.851325钢筋调直机GT4-141动力三相杭州巨力14.50.8514.56钢筋弯曲机GW-401动力三相上海同颖30.8537钢筋切断机GQ401动力三相北京长弘30.8538闪光对焊机UNS-1001动力三相河南瑞龙28.30.8528.39照明用电1220v单相0.40.410塔吊LED灯2220v单相0.40.811木工圆锯机MJ104A1动力三相河南长葛宇鹏30.85312木工平刨机MBL5031动力三相河南长葛宇鹏30.853合计316.76备注：二级配电箱AL8含8#楼用电设备及8#楼钢筋木工加工车间和8#楼塔吊、地泵等附属用电设备。二级配电箱AL9用电设备一览表序号设备名称型号数代相位厂家单机功率Pe(KW)需要系数Kx换算后设备容量Ps(KW)1施工电梯SClOO100CJ2动力三相浙江建机660.851322塔吊TC5013-61动力三相中联重科52.260.8552.263砂浆搅拌机2动力三相10.50.85214电动机混凝土拖泵TH-25S1动力三相安徽泰恒1320.851325照明用电2220v单相0.40.86塔吊LED灯2220v单相0.40.8合计338.86
