济南拓达建材有限公司TD-B2超细水泥灌浆料无骨料使用说明.docx

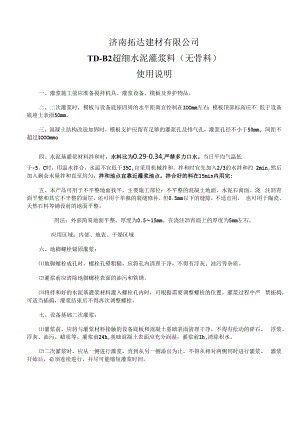

济南拓达建材有限公司TD-B2超细水泥灌浆料（无骨料）使用说明一、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。二、二次灌浆时，模板与设备底座四周的水平距离宜控制在IOOmm左右；模板顶部标高应不 低于设备底座上表面50mm。三、混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm, 间距不超过IOOOmmo四、水泥基灌浆材料拌和时，水料比为0.29-0.34,严禁多力口水。当日平均气温低于-5。C时，用温水拌合，水温不宜低于35C,宜采用机械拌和。拌和时宜先加入2/3的水拌和约 2min,然后加入剩余水量拌和直至均匀，拌和地点宜靠近灌浆地点。拌合好的料在15min内用完;五、本产品可用于不平整地面找平，主要施工部位：不平整的混凝土地面、水泥石膏面、浇 注沥青面平整和其它不平整的面层，还可用于单独的裂缝修补，但0.5mm以下的缝隙，不适宜用， 也可用于陶瓷、天然石料等铺设前的地面平整。用法：外部简易地面平整，厚度为0.515mm。在浇注沥青面上的厚度为5mm左右。应用区域：内部、地表、干燥区域六、地脚螺栓锚固灌浆：地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、油污等杂质。灌浆前应清除地脚螺栓表面的油污和铁锈。将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的位置。灌浆过程中严 禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。七、设备基础二次灌浆：灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干净，不得有松动的碎石、 浮浆、浮灰、油污、蜡质等。灌浆前24h,基础混凝土表面应充分润湿，灌浆前Ih,清除积水。二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时进行灌浆。 灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。轨道基础或灌浆距离较长时，视实际工程情况可分段施工，每段长度不应超过5米。如设 备底板具有复杂结构，宜采用压力灌浆。在灌浆过程中严禁振捣，必要时可采用灌浆助推器，助推器沿浆体流动方向的底疗推动灌 浆材料，严禁从灌浆层的中、上部推动。设备基础灌浆完毕后，宜在灌浆料初凝后沿底板边缘向外地人切45°斜角，如无法进行切 边处理的，应在初凝后用抹刀将灌浆层表面压光。八、混凝土结构改造和加固灌浆：水泥基灌浆材料接触的混凝土表面应充分凿毛。混凝土结构缺陷修补，应剔除酥松的混凝土并使其露出钢筋，将修补区域边缘切成垂直形 状。灌浆前应清除所有有碎石、粉尘或其它杂物，并湿润基层混凝土表面。将拌和均匀的灌浆料灌入模板中并适当敲击模板。灌浆层厚度大于15Omm时，应采取相关措施，防止产生温度裂缝。九、施工养护措施：灌浆时，日平均匀温度不应低于5,灌浆完毕后裸露部分应及时覆盖塑料薄膜，加盖湿 草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内 有凝结水。应保持灌浆材料处于湿润状态，养护时间不得少于7do当采用快凝快硬型水泥基灌浆材料时,养护措施应根据产品要求的方法执行。冬季施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加 盖保温材料。起始养护温度不应低于-5。不可以洒水养护。拆模后水泥基灌浆材料表面温度与环境温度之差大于20°C时，应采用保温材料覆盖养护。如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，可采用人工 加热养护方式；养护措施应符合国家现行标准建筑工程冬期施工规程JGJIo4的有关规定。备注：详细说明见公司网站
