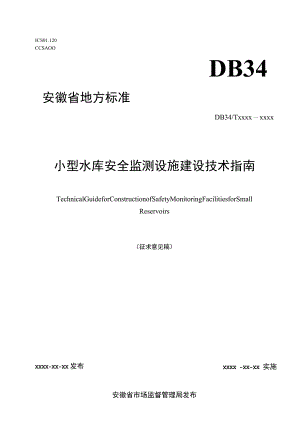

ICS01.120CCSAOODB34安徽省地方标准DB34/Txxxx一xxxx小型水库安全监测设施建设技术指南TechnicalGuideforConstructionofSafetyMonitoringFacilitiesforSmallReservoirs（征求意见稿）XXXX -XX-XX 实施XXXX-XX-XX发布安徽省市场监督管理局发布lZ1刖S本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由安徽省水利厅提出并归口。本文件起草单位：安徽省（水利部淮河水利委员会）水利科学研究院（安徽省水利工程质量检测中心站）、安徽省水利厅运行管理处、安徽省机电排灌总站、中水三立数据技术股份有限公司、安徽省大禹水利工程科技有限公司、安徽农业大学。本文件主要起草人：王铭铭、戴健、陈祥、刘怀利、宋新江、张志浩、王辉、刘超、袁萍、汤二伟、马浩、沈超、孙小冉、李文庆、刘方、朱小磊、孙晶晶、商笑妍、洪一位、黄兴飞、刘传如、方应东、庄冬、黄进、邢朝荣、郭晓菲、周婷、唐林。小型水库安全监测设施建设技术指南1 范围本文件规定了小型水库安全监测设施建设基本要求、监测要素、监测设备、布设要求、数据传输与应用、建设要求、站点集成等。本文件适用于小型水库大坝安全监测设施建设。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。SL551土石坝安全监测技术规范SL601混凝土坝安全监测技术规范SL766大坝安全监测系统鉴定技术规范DB34/T3906基层防汛监测预警系统集成规范DB34/T2923水利工程视频图像站建设技术规范DB34/T-2182水利工程白蚁防治技术规程3 术语和定义下列术语和定义适用于本文件。3.1监测断面monitoringsection对安全有控制性作用，并集中布置有监测设施的断面。3.2渗流seepage水通过土（岩）体孔（裂）隙流动。3.3渗流压力seepagepressure渗入建筑物及地基内而产生的水压力。3.4扬压力upliftedpressure上、下游水位差而产生的渗流作用于建筑物基底截面或其他截面的力。3.5监测数据采集单元（MCU）monitoringdatacollectionunit负责渗压、渗流量、表面变形、环境量等水库大坝安全监测数据采集汇集的装置。3.5害堤动物IeVeenuisance在堤、坝筑巢且危害工程安全运行的小型动物，一般包括白蚁、獴、狐狸、鼠等。4 基本要求4.1.1 小型水库安全监测对象主要包括坝体、坝基、坝端和与坝的安全有直接关系的输泄水建筑物和设备，以及近坝区岸坡；4.1.2 小（1）型水库、坝高15米以上或对下游影响重大的小（2）型水库应开展安全监测设施建设；4.1.3 应根据水库规模、坝型特点、坝高坝长、结构型式、地质条件、地理环境及下游影响重要程度等因素合理选择监测要素；4.1.4 小型水库安全监测应充分利用已有信息感知、数据采集、设施供电、网络传输相关监测设施；4.1.5 水库安全监测设施应在可靠、耐久、经济、实用的前提下，选择先进的自动监测设施,设备技术性能指标满足规范及工程要求。4.1.6 信息感知设施建成后应填写考证表，具体参照SL551-1012;4.1.8 监测仪器、设施的安装埋设，应及时到位，专业施工，考证清晰，确保质量。4.1.9 仪器安装埋设后应按要求观测，做到连续监测、真实记录、注记齐全。4.1.10 应结合工程工况，及时整理、整编和分析监测资料，发现异常，立即复测，确认后应及时上报。4.1.11 安全监测系统宜与大坝管理信息化、数字挛生工程要求相适应，宜具有与相关应用系统或数据资源平台进行交互的接口。4.1.12 自动化监测宜与人工观测相结合，应保证在恶劣环境条件下仍能监测。4.1.13 水库除险加固工程、改（扩）建工程或安全监测设施增补完善更新改造，应对原有监测设施进行鉴定，实施新的安全监测系统，应保持与原监测系统数据衔接。4.1.14 监测物理量的正负号应符合下列规定： 水平位移：向下游为正，向左岸为正；反之为负。 垂直位移：下沉为正，上抬为负。 面板挠度：沉陷为正，隆起为负。 岸坡变形：向临空面为正，反之为负。 地下洞室围岩变形：向洞内为正（拉伸），反之为负（压缩）。 收敛变形：边长变小为正，反之为负。 倾斜：向下游为正，向左岸为正；反之为负。一一渗透压力：有压为正。应力应变：拉为正，压为负。一一孔隙水压力、土压力、锚固力、界面应力：压为正。 .1.15监测物理量的单位宜符合下列规定：位移（变形）：mmo渗透压力：kPa、m0渗流量：L/sml/So压力和应力：MPa、mo锚固力：kNo应变：£o水位、高程和坐标值：m。温度值：。5 监测要素小型水库安全监测要素包括但不限于变形、渗流、环境量、害堤动物、应力应变等。5.1.1 变形一般包括大坝表面变形监测、近坝岸坡表面变形监测。a）大坝表面变形监测要素一般包括垂直位移、水平位移。b）近坝岸坡表面变形监测要素一般包括垂直位移与水平位移。5.1.2 渗流一般包括渗流量、渗流压力、近坝岸坡地下水等监测要素，其中渗流压力包括但不限于坝体渗流压力、坝基渗流压力、大坝绕渗压力。5.1.3 环境量一般包括水位、库水温、降水量、气温、气压、冰压力、坝前淤积及下游冲刷等监测要素。5.1.4 害堤动物危害一般包括白蚁、猿、狐狸、鼠等监测要素。5.1.5 应力应变一般包括孔隙水压力、土压力、接触土压力、混凝土应力应变、构筑物结构应力应变等监测要素。6 设施设备6.1 变形设施设备小型水库变形监测设备般包括北斗GNSS、静力水准仪、固定测斜仪、引张线、测缝计、正垂/倒垂等。6.1.1 北斗GNSS静态解算精度：平面不低于±±2.5mm+lppm;高程不低于±2.5mm+lppm;卫星载波：涵盖GPS：L1/L2、GLONASS：L1/L2、BDS：B1B2B3>Galileo：ElE5b: 内置4G全网通模块； 通讯端口：RJ45、RS-485：存贮空间：64G（可扩展）； 防护等级：IP68。6.1.2 静力水准仪测量范围：Omm35mm；灵敏度：0.1mm;分辨力：0.1%F.S;输出信号：RS-485；6.1.3 固定测斜仪一测量范围：±15°÷30o；灵敏度:12"；一一测量精度：O.I%F.S;一一输出信号：RS-485；耐水压：21MPaO6.1.4 引张线测量范围：250mm；6.1.5 1mm；6.1.6 口：RS-485o6.1.7 测缝计标准量程：12.5、25、50、IoOmm；分辨力：0.25%F.S;耐水压：22MPa。6.1.6正垂/倒垂测量范围：215mm；分辨力：Wlmm；精度：0.5mm:6.2渗流设施设备小型水库渗流监测设备一般包括渗压计、渗流量计等。量程：00.35MPa（或根据坝高选择合适量程）；分辨率：W0.025%F.S;输出信号：频率或RS485；绝缘电阻：250M。；6.2.2渗流量计a）容积法流量计：符合标准：符合水位测报装置遥测雨量计（GB/T118312002）；翻斗雨量计（GBZTll8322002）标准承雨口内径尺寸：200+0.600mm:分辨力：0.5mm；测量准确度：In级及以上；b）量水堰计：渗流量170Ls采用直角三角堰；70300Ls采用矩形堰或梯形堰；一一精度不低于1%。c）管道式流量计：一一精确度：21级；通讯接口：支持RS-485,支持modbus等协议；具有双向测量系统，可测正向流量、反向流量；一显示内容：累积流量（?）、瞬时流量（n?/s）、流速（ms）、时间等；一防护等级：换能器：IP68;6. 3环境量设施设备小型水库环境量监测设备一般包括水位计、雨量计、温度计等。6.1.1 水位计a）浮子式水位计：符合水位测量仪器通用技术条件（GB/T27993-20U）标准；测量范围：不低于040m；分辨力：1.0cm；最大水位变率：2ImZmin；b）气泡水水位计：符合标准：符合水位测量仪器通用技术条件（GB/T27993-2011）标准;测量范围：不低于015m；分辨力：1.0cm；灵敏度：1.0cm；c)雷达式水位计： 测量范围：应满足测量到断面的最高和最低水位要求，量程范围不低于。40m；测量精度：不低于±2.5mm 测量间隔：0.1-60秒可调 输出接口：RS4856.1.2 雨量计符合标准：符合水位测报装置遥测雨量计(GB/T118312002)、翻斗雨量计(GB/T118322002)标准;承雨口内径尺寸：200+0.600mm;分辨力：0.5mm；测量准确度：÷3%;6.1.3 温度计测量范围：-30°C70°C;分辨力：0.1；一一测量精度：±0.5°C输出信号：RS-485o6. 4害堤动物设施设备小型水库害堤动物监测设备一般包括白蚁监测设备、猫监测设备等，监测数据主要技术性能指标如下：通讯模块：2G/3G/4G/5G等无线通信；电池续航：25年；巡航时间：5年；防护等级：IP68级；一一含触发信息棒、诱导饵料。6.5应力应变设施设备小型水库应力应变监测设备一般包括土压力计、应变计、钢筋计、锚索测力计等。6.5.1 土压力计测量范围：05MPa分辨力：0.05%FS测量精度：0.1%FS6.5.2 应变计测量范围：3000P£精度：0.125%FS标距：15Omm6.5.3 钢筋计 测量范围：-100MPa300MPa; 分辨力：0.05%FS 测量精度：0.1%FS6.5.4锚索测力计 测量范围：05000KN; 分辨力：0.05%FS 测量精度：0.25%FS6. 6视频监控装置小型水库视频监控设备一般包括摄像机、立杆等。6.1.1 摄像机 不低于400万像素，摄像机靶面尺寸不小于1/2.8英寸；一一支持不小于30倍光学变倍，15倍数字变倍；红外夜视距离不低于100m；支持对镜头前玻璃进行加热，去除玻璃上的冰状和水附着物，具有雨刷； 网络接口：RJ45网口，自适应IoM/100M网络数据； 配备不低于128GB的SD卡；一一防护性能不低于IP66。6.1.2 立杆一主立杆高度不低于6m,直径底部不小于160mm,上部管径不低于130三,管壁厚度不小于4.5mm；横臂长度不小于0.8m,直径不小于IOonInb管壁厚度不
