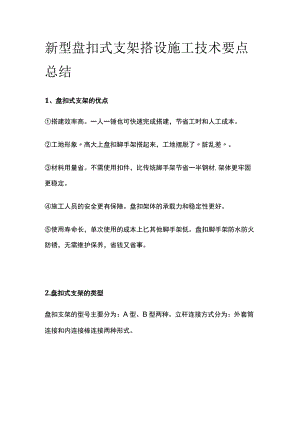

新型盘扣式支架搭设施工技术要点总结1、盘扣式支架的优点搭建效率高。一人一锤也可快速完成搭建，节省工时和人工成本。工地形象高大上盘扣脚手架搭起来，工地摆脱了脏乱差。材料用量省。不需使用扣件，比传统脚手架节省一半钢材,架体更牢固更稳定。施工人员的安全更有保障。盘扣架体的承载力和稳定性更好。使用寿命长，单次使用的成本上匕其他脚手架低。盘扣脚手架防水防火防锈，无需维护保养，省钱又省事。2.盘扣式支架的类型盘扣支架的型号主要分为：A型、B型两种。立杆连接方式分为：外套筒连接和内连接棒连接两种形式。A型：即60系列，立杆60mmX3.2mm,水平杆、斜杆48mm2.5mm,托座底座48mm,主要用于重型支撑，如桥梁工程中，一般采用内连接。B型：即48系列，立杆48mmX3.2mm,水平杆、水平斜杆42mm×2.5mm,竖向斜杆33mm2.3mm,托座底座38mm,主要用于房屋与装饰装修，舞台灯光架等领域，一般采用外套筒连接，立杆的规格模数一般为500mm,水平杆的规格模数一般为300mmo3、盘扣式支架的搭设施工(1)金口式脚手架的搭设步骤第一步：摆放可调底座第二步：搭设基础架体第三步：搭设斜杆、铺设平台钢跳板第四步：搭设梯梁、铺设踏步第五步：按使用需求接高、报安全验收后规范使用（2）模板支撑架的施工步骤第一步，编制专项技术方案，方案应主要包括：1）高大支模架结构概况，应包含各区域范围、搭设高度、板厚度、梁截面（超跨时说明跨度）、下承层结构情况等。2）根据选定的支模架形式，列搭设参数表（应按照梁大小、板厚度合理分类并列出搭设参数）。3）计算书（取各类搭设参数的最大截面验算）。4）材料进场检验及验收要求。包括：支模架的搭设、拆除施工工艺；支模架连接方式要求；支模架与柱、梁的拉结要求；架体基础做法或下部支模架的保留要求；支模架检查和验收要求；混凝土浇捣要求；支模架监测监控措施。5)施工管理体系、主要作业班组、各自责任人。架子工等特种作业人员配备情况。第二步，编制梁支模架搭设参数一览表第三步,支架搭设，搭设工艺流程如下：4、盘扣式脚手架搭设要求注意事项(1)内支撑步距要求：当搭设高度不超过8米时步距不宜超过1.5m,当搭设高度超过8米时步距不得超过1.5m。(2)独立高支模高度要求：对于长条状的独立高支模架，架体总高度与架体的宽度之比H/B不宜大于3。(3)可调托座要求：可调托座的丝杆的外露长度严禁超过400mm,托座插入立杆或双槽钢托梁长度不得小于150mm。(4)可调底座要求：可调底座调节丝杆外露长度不大于300mm,扫地杆最底层水平杆距离地面高度不应大于550mmo(5)双排外脚手架的连续搭设高度要求：不宜大于24米。(6)双排外脚手架的架体步距、跨距要求：步距宜取2m,立杆纵距宜取1.5m或1.8m,且不宜大于2.1m,立杆横距宜取0.9m或1.2m。(7)斜拉杆布置要求：在规范要求的允许搭设高度的24米内,沿架体外侧纵向每5跨每层应设置一根竖向斜拉杆或每5跨间应设置扣件钢管剪刀撑。(8)对于双排脚手架的每步水平杆层，当无挂钩钢脚手板加强水平层刚度时：应每5跨设置水平斜杆。(9)关于连墙件要求：连墙件和架体的连接点，至盘扣节点距离不应大于300mmo5、盘扣式脚手架施工人员规范(1)盘扣式脚手架支架的搭设和拆除必须由经过培训的专业架子工担任，持证上岗；非特种作业人员不得从事搭设操作。(2)架子工进入施工现场必须正确戴好安全帽、系好安全带，每个架上作业人员要配备防滑手套、防滑鞋和工具安全钩或袋，作业工具要挂在安全钩上或放入袋内。(3)作业人员必须严格执行安全技术交底和上岗前的工作安排的规定。(4)圆盘支架在搭设时，严禁在安全禁区内穿行和进行交叉作业。在圆盘支架使用期间需设置安全通道或进行交叉作业时，必须搭设盘扣式脚手架安全防护网，具体设置要求由有关方协商确定。(5)严禁作业人员在圆盘支架上奔跑、退行、嬉闹和坐在杆件上,避免发生碰撞、闪失、脱手、滑跌、落物等不安全作业；严禁酒后作业。(6)盘扣式脚手架必须随施工进度搭设，未搭设完的材料，操作人员在离开作业岗位时，不得留有待固定的杆件和不安全隐患，确保盘扣式脚手架支架的稳定性。不得将圆盘支架作为卸料平台，严禁在圆盘支架上堆放物料。(7)严格按照施工方案及相应的安全技术规范、标准施工，施工时要控制好立杆的垂直度、横杆的水平度，并确保节点、卸载点位置符合要求。(8)遇到大雨、雾、雪或6级以上大风时，禁止使用圆盘支架。雨雪停后，需将盘扣式脚手架支架清理干净，方可上架施工。(9)圆盘支架施工过程中出现事故隐患时，必须立即停止施工，将作业人员撤离,并采取措施排除隐患,直到安全得到保证后方可恢复施工。(10)做好成品的保护工作，施工人员在现场施工时一定要保护好现场的各种设施，如配电箱、模板、上下管线、钢结构、砌体等永久或临时结构或设施。(11)下列人员不得从事圆盘支架施工工作：有高血压、心脏病、癫痫病和其他不适应高空作业的疾病人员。
