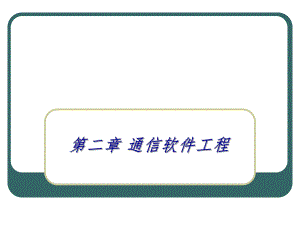

    第2章通信软件工程.ppt

    2023年11月14日星期二21、通信系统组成n传统要素n新要素u管理u信令与协议p协议:信令传送的消息格式终端交换传输2023年11月14日星期二32、通信系统功能n基本传输与交换u传输实时性、高质量;u交换选路、编址、路由分析;n业务控制u基本业务(话音、数据)u附加业务(在支撑基本业务的承载网络上不用增加任何设备就可以实现的业务,如来电显示等)u增值业务(在基本业务的承载网络上需要附加额外的设备才能实现的业务,如短消息等)u智能业务(通过智能网平台实现的业务)2023年11月14日星期二4n管理(FCAPS)uFault Mgt.:提供对电信网及其环境的异常情况的支持手段。(质量保证、告警监测、故障定位、故障修正、测试、障碍报告管理等)uConfiguration Mgt.:对网元/网络设备配置进行整体控制,包括:识别网元、从网元收集和向网元发送与网元配置相关的数据。uAccount Mgt.:帐单管理、资费管理、收费与资金管理、财务审计管理等。uPerformance Mgt.:对网络、网元或设备进行性能监视,采集相关的性能统计数据,评价网络和网元的有效性,报告电信设备的状态,支持网络规划和网络分析。uSecurity Mgt.:保证事务处理的安全性;防止网络资源的非法访问;安全信息的组织管理等。2023年11月14日星期二53、通信系统特点n全程全网(大网络分布式系统)2023年11月14日星期二61、体系结构n分层n分块应用层表示层会话层传输层网络层数据链路层物理层2023年11月14日星期二7BusinessServiceNetwork ManagementNetwork Element Mgt.Network ElementF/C/A/P/S2023年11月14日星期二8n多进程u分时:一个处理机同时处理多个呼叫;u周期性:循环往复u主从式多处理机(中央处理机群处理机用户/中继板处理机)u分布式:如多个相同的模块处理不同的话务分组。2023年11月14日星期二92、功能n交换n业务n信令与协议n诊断与监控n管理2023年11月14日星期二103、特点n规模大,而且复杂;n实时性和并发性;n可靠性要求高;n生命周期长;n维护升级频繁;n标准化程度高。2023年11月14日星期二111、智能网(Intelligent Network)n 特征:将交换机的交换接续(呼叫处理)功能和业务控制功能分开,用计算机网生成和提供电信业务。n 结构:业务管理和生成(SCE、SMS)、智能业务控制(SCP)、业务交换(SSP)n 特点:网络结构灵活、7号信令系统、能与现有的交换机软件协同工作、有大型与集中的全网数据库、快速提供业务、采用标准接口(Q.1200)、呼叫处理模块化(应用平面、业务平面、功能平面、物理平面)。SCESCPSMSSTPSSPIPSSCPLSPABXLS其他SSP2023年11月14日星期二12智能网的概念模型2023年11月14日星期二132023年11月14日星期二142、电信管理网(TMN)n特征:把各种网的管理功能集中起来用一个公用的管理网来实现。n功能体系结构:businessservicenetworknetwork element managementnetwork element;每一层有自己的OSF。n信息体系结构:manager(管理者)CMIPagent(代理)MIB of MO2023年11月14日星期二15n物理体系结构:n关键:定义管理系统和被管对象之间的通信协议:标准的命令和数据的集合,即OS和NE之间的接口是标准化的Q3接口。OSDCNWSMDDCNQANE2023年11月14日星期二163、电信信息网络体系结构(TINA)n Telecommunication Information Networking Architecture,TINA-Consortium,1992年成立的国际民间组织,包括了电信行业的大公司。n 特征:实现业务、网络和管理的完全分离。n 主要技术:OO和Open Distributed Processing(ODP)u ODP:企业观点、信息观点、计算处理观点、工程观点、技术观点。2023年11月14日星期二17计算体系结构网络体系结构管理体系结构业务体系结构TINA逻辑体系结构2023年11月14日星期二18信息网络服务(信息网络服务(INS)网络资源管理(网络资源管理(NRM)分布式处理环境(分布式处理环境(DPE)本地计算与通信环境(本地计算与通信环境(NCCE)TINA分层体系结构2023年11月14日星期二19l TSE=问题分析方法+软件工程方法+通信特点+通信软件新架构l 通信软件开发工具SDL(Specification and Description Language)MSC(Message Sequence Chart)
