第三篇-第六章-气体灭火系统二.docx

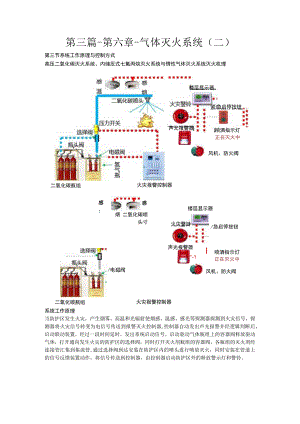

第三篇-第六章-气体灭火系统（二）第三节系统工作原理与控制方式高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与情性气体灭火系统灭火机理二氧化碳瓶组火灾报警控制器楼层显示器急启停按钮声光报警器喷洒指示灯 正在灭火中风机、防火阀感:日nn烟 二氧化碳喷头寸感楼层显示器火灾警铃/急启停按钮声光报警器二氧化碳瓶组/电磁阀*-1I喷洒指示灯正在灭火中风机、防火阀火灾报警控制器系统工作原理当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器,控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管,通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈,则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。（二）外储压式七氟丙烷灭火系统（与干粉灭火系统类似）控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开加压单元气体瓶组的容器阀,加压气体经减压进入灭火剂瓶组,加压后的灭火剂经连接管汇集到集流管,通过选择阀到达安装在防护区内的喷头进行喷放灭火。二、系统控制方式自动控制将灭火控制器上控制方式选择锁置于“自动”位置时，灭火系统处于自动控制状态，当防护区发生火情,感烟探测器与感温探测器同时发出火灾信号（只有一路信号时，只报警不启动）,报警灭火控制器即发出声、光报警信号，同时发出联动指令，关闭风机、防火阀等联动设备，经过一段延时时间，发出灭火指令，打开电磁瓶头阀释放启动气体，启动气体通过启动管道打开相应的选择阀和瓶头阀，释放灭火剂，实施灭火。2、手动控制将灭火控制器上的控制方式选择锁置于“手动”位置时，灭火系统处于手动控制状态。当防护区发生火情，火灾探测器发出火灾信号后，控制器只报警不启动灭火装置，人员确认火灾后，可按下防护区外手动控制盒或控制器上“紧急启动按钮”即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。3、机械应急启动工作方式在控制器失效且值守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动：手动关闭联动设备并切断电源；打开对应保护区选择阀；成组或逐个打开对应保护区储瓶组上的容器阀，即刻实施灭火。（a）拔下所需灭火区域的电磁瓶头阀上的插销,向上扳动手柄即可。（b）若启动气体储瓶内的压缩空气不足以打开储瓶上的瓶头阀时，应先压下发生火灾区域的选择阀手柄，敞开压臂，再上的手柄即可打开阀门。扳转瓶头阀4、紧急启动/停止工作方式当气体灭火控制器发出声光报警信号时，并正处于延时阶段时，如发现为误报火警时可立即按下紧急启动/停止按钮，系统将停止实施灭火操作，避免不必要的损失。注：预制灭火系统只有自动和手动控制两种启动方式【例2016年多选题】下列关于气体灭火系统操作和控制的说法中，正确的有（）oA.组合分配系统启动时，选择阀应在容器阀开启后打开B.采用气体灭火系统的防护区应选用灵敏度级别高的火灾探测器C.自动控制装置应在接到任一火灾信号后联动启动D.预制灭火系统应设置自动控制和手动控制两种启动方式E.气体灭火系统的操作和控制应包括对防火阀、通风机械、开口封闭装置的联动操作与控制网校答案：BDE网校解析：组合分配系统启动时，选择阀应在容器阀开启前或同时打开。故A选项错误。采用气体灭火系统的防护区，应设置火灾自动报警系统，其设计应符合现行国家标准火灾自动报警系统设计规范的规定，并应选用灵敏度级别高的火灾探测器。故B选项正确。自动控制装置应在接到两个独立的火灾信号后才能启动。故C选项错误。管网灭火系统应设自动控制、手动控制和机械应急操作三种启动方式。预制灭火系统应设自动控制和手动控制两种启动方式。故D选项正确。气体灭火系统的操作与控制，应包括对开口封闭装置、通风机械和防火阀等设备的联动操作与控制。故E选项正确。第四节系统适用范围灭火剂种类适用范围不适用范围二氧化碳灭火系统气体火灾、液体火灾、或石蜡、沥育等可熔化的固体火灾、固体表面火灾及棉毛、织物、纸张等部分固体深位火灾、电气火灾。硝化纤维、火药等含氧化剂的化学制品火灾；钾、镁、钠、钛、错等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾。七氟丙烷灭火系统电气火灾、液体表面火灾或可熔化固体火灾、固体表面火灾和灭火前可切断气源的气体火灾。含氧化剂的化学制品及混合物、活泼金属、金属氢化物、能自行分解的化学物质。其他气体灭火系统电气火灾；固体表面火灾；液体火灾；灭火前能切断气源的气体火灾。硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；钾、镁、钠、钛、错、铀等活泼金属火灾;氢化钾、氧化钠等金属氧化物火灾；过氧化氢、联胺等能自行分解的化学物质火灾；可燃固体物质的深位火灾。【例2017年-单选题】七氟丙烷气体灭火系统不适用于扑救（）oA.金属氢化物火灾B.电气火灾C.固体表面火灾D.灭火前能切断气源的气体火灾网校答案：A网校解析：七氟丙烷气体灭火系统不得用于扑救含氧化剂的化学制品及混合物，活泼金属,金属氨化物，能自行分解的化学物质。
