建筑装饰用集成墙面.docx

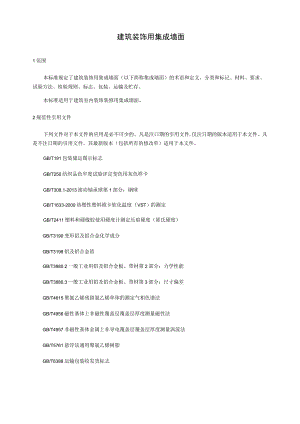

建筑装饰用集成墙面1范围本标准规定了建筑装饰用集成墙面（以下简称集成墙面）的术语和定义、分类和标记、材料、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于建筑室内装饰装修用集成墙面。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T308.1-2013滚动轴承球第1部分：钢球GB/T1633-2000热塑性塑料维卡软化温度（VST）的测定GB/T2411塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）GB/T3190变形铝及铝合金化学成分GB/T3198铝及铝合金箔GB/T3880.2一般工业用铝及铝合金板、带材第2部分：力学性能GB/T3880.3一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T4615聚氯乙烯残留氯乙烯单体的测定气相色谱法GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T4957非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法GB/T5761悬浮法通用聚氯乙烯树脂GB/T6388运输包装收发货标志GB6566建筑材料放射性核素限量GB/T6739色漆和清漆铅笔法测定漆膜硬度GB8624-2012建筑材料及制品燃烧性能分级GB/T9174一般货物运输包装通用技术条件GB/T9286色漆和清漆漆膜的划格试验GB/T9754色漆和清漆不含金属颜料的色漆漆膜的20。、60°和85°镜面XX的测定GB/T11981建筑用轻钢龙骨GB/T12754彩色涂层钢板及钢带GB/T14155整桎门软重物体撞击试验GB/T16422.2塑料实验室光源暴露试验方法第2部分：包弧灯GB/T17657-2013人造板及饰面人造板理化性能试验方法GB18583室内装饰装修材料胶粘剂中有害物质限量GB/T21558建筑绝热用硬质聚氨酯泡沫塑料GB/T23266陶瓷板GB/T23451-2009建筑用轻质隔墙条板GB/T23932-2009建筑用金属面绝热夹芯板GB/T24508-2009木塑地板GB/T26125电子电气产品六种限用物质（铅、汞、镉、六价格、多浪联苯和多滨二苯酸）的测定GB/T50002建筑模数协调标准HJ/T297-2006环境标志产品技术要求陶瓷破HJ571-2010环境标志产品技术要求人造板及其制品JC/T2186室内墙面轻质装饰板用免钉胶JGJ/T172-2012建筑陶瓷薄板应用技术规程JG/T463-2014建筑装饰用人造石英石板1.Y/T1279-2008聚氯乙烯薄膜饰面人造板1.Y/T2554-2015木塑复合材料中生物质含量测定傅立叶变换红外光谱法QB/T2028软聚氯乙烯装饰膜（片）3术语和定义下列术语和定义适用于本标准。3. 1集成墙面integratedwalIpaneI由装饰面层、基材、功能模块及配件（装饰线条、免钉胶、钢钉、卡扣等）集成的、在工厂预制并现场装配式安装的装饰性室内墙面制品。3.2金属集成墙面metalintegratedwaIIpaneI由金属饰面板、保温材料及铝箔制成的集成墙面。3.3竹木纤维集成墙面bamboo-woodintegratedWaIIpaneI由装饰面层、竹木纤维复合材料及配件制成的集成墙面。3.4石塑集成墙面stone-plasticintegratedwaIIpaneI由装饰面层、以碳酸钙为主要组份的无机材料及构件组成的集成墙面材。3.5陶瓷集成墙面ceramicsheetintegratedwaIIpaneI由陶瓷板、填充材料、背衬材料及挂装构件组成的集成墙面。3.6木质集成墙面woodyintegratedwaIIpaneI由木板、背衬材料及挂装构件组成的集成墙面。3.7打钉边nailingedge用于打钉固定制品的边部区域，见图1。1打钉边;T一一打钉边宽度。图1打钉边示意图筋痕barmark产品内部结构（筋）收缩引起的表面凹凸不平。4分类和标记4.1分类4. 1.1按基材材质分a）金属，代号为J；b）竹木纤维实心板，代号为ZS；竹木纤维空心板，代号为ZK；c）石塑，代号为S；d）木质，代号为Y；e）陶瓷板，代号为T；f）其他，代号为Q。4. 1.2按表面处理方式分a）涂饰，代号为TS；b）覆膜，代号为FM；c）阳极氧化，代号为YH；d）釉面，代号为YM；e）无釉面，代号为WY；f）其他，代号为QT。4. 1.3按安装方式分a）打钉安装，代号为DD；b）粘锚安装，代号为ZM；c）卡扣安装，代号为KK；d）其他，代号为0儿4. 2标记按产品名称、基材材质、表面处理方式、安装方式、规格尺寸（宽度X厚度）和标准编号顺序进行标记。×JGTXXXX-20XX标准编号示例：宽度为300mm、厚度为IOmm的涂饰金属集成墙面，标记为：建筑装饰用集成墙面J-T-TZ-300×10JGT××××-20××5材料5.1 铝板铝板的化学成分、力学性能和基材厚度偏差应分别符合GB/T3190、GB/T3880.2和GB/T3880.3的要求，基材厚度（不含涂层）不应小于0.38mm；常用铝板的力学性能应符合表1的要求。供应状态厚度Dun抗拉强度Rm/MPa规定非比例延伸强度RpuJMPa断后伸长率/%Al(k.1100H240.38<D0.63110-145220.63<D1.20233003H240.38VDWO.50145795115240.50<D1.5025005H240.38<D0.501451852110230.50<D1.50245.2 钢板钢板基板宜经热镀锌或热镀铝锌合金处理，其力学性能、镀层重量和基材厚度偏差（钢基材包括镀层）应符合GB/T12754的要求，厚度（不含涂层）应不小于O.18mm。5.3 陶瓷板陶瓷板表面质量、尺寸偏差、吸水率、理化性能应符合GB/T23266、JGJ/T172的要求。5.4 聚氯乙烯装饰膜应符合QB/T2028的要求。5.5 胶粘剂胶粘剂有害物质限量应符合GB18583的要求。5.6 保温材料聚氨酯材料应符合GB/T21558的，密度不应大于50kg5.7 铝箔铝箔应符合GB/T3198的要求，厚度应不小于0.03mm。5.8 聚氯乙烯树脂聚氯乙烯树脂应符合GB/T5761的要求。5.9 免钉胶免钉胶应符合JCZT2186的要求。5.10 装饰线条装饰线条包括阳角线、阴角线、踢脚线、门窗线、腰线、封边线等；装饰面应整洁、边沿整齐，目视无明显色差。5.11 木龙骨应进行防腐、防火、防蛀处理。5.12 轻钢龙骨应符合GB/T11981的要求。6要求6.1 外观质量集成墙面的外观应平直、整洁，切边整齐无毛刺；无明显色差，仲裁时AE不应大于2.0。集成墙面装饰面还应符合表2的要求。表2集成墙面装饰面质量要求表面处理方式技术要求涂饰不应有漏涂、波纹、鼓泡、针孔、疵点、裂纹和划伤等缺陷。覆膜不应有接头、起胶、分层、剥离现象，应无针孔、鱼眼、筋痕、折痕、杂质印、气泡、毛刺、面膜褶皱和划伤等缺陷。阳极氧化不应有电灼伤、氧化膜脱落和开裂等影响使用的缺陷。6.1 .3金属集成墙面背面应平滑，铝箔无鼓泡、脱落；竹木纤维、石塑集成墙面板背面应无明显的凹凸不平，无边角缺陷，允许有不影响使用的划痕、鼓泡、杂志和色泽不均；陶瓷板集成墙面表面除装饰效果要求外，至少95%的陶瓷板其主要区域应无明显缺陷。6.2 .4木质集成墙面还应满足以下要求：a）允许局部有杂质点，但不得超过5个m',直径不大于InIn1；且在50OmnIX50Omm面积范围内不得超过3个，同时在距离板材700nm处目视不明显：b）允许每面有不多于1处的起皱现象（无空心的），且长度不超过200mm；c）允许干花现象出现于板材的边部，但不得多于1处，且其位置不得超过距板材边缘5mm宽的范围内；d）允许有每面每平方米不得超过一处的划痕，且没有深度损坏装饰层，长度不得超过50i;e）崩边小于3mm；f）不应有分层，鼓泡，碎裂；g）不应出现橘皮现象；h）板材凹凸图案不应不完整；i）基材不应有木材异常结构，排钉孔，腐朽，分层，允许轻微少量虫孔；j）基材内不应有木皮以外杂质；k）木皮拼接缝不应出现在最外面的1层2层，且每1米内允许出现1个，宽度不得超过3mm,深度不得超过30mm同时在板材切割开料时，每块小板每边也不得多于1个，不应出现在最外面的1层2层，宽度不得超过3un,深度不得超过30mm。6.2尺寸允许偏差6. 2.1规格尺寸集成墙面板常用规格尺寸见表3；特殊规格集成墙面板尺寸由供需双方协商确定，宜按模数化设计,符合GB/T50002的要求。分类图示宽度厚度金属集成墙面平板5300、350、400、450,500、60010、11、13表3集成墙面板常用尺寸单位为亳米双波C400、450、500、60065010、Ik13斜边CP5O400、450、500、60065010、11、13多波_/_X，S150-3001018竹木纤维集成墙面300、450、6006、9、10石塑集成墙面125、1655、10、12陶瓷板集成墙面300、450、600、900、12001520木质集成墙面598126.2.2尺寸允许偏差尺寸允许偏差应符合表4的要求，金属集成墙面板打钉边宽度应不小于15mm,竹木纤维集成墙面板共挤边宽度不应小于6mm。表4尺寸允许偏差项目技术要求金属竹木纤维石塑陶瓷板木质长度mm<2000+2.0O+3O+3±1.0O+5.ON2000±2.5厚度mm12±0.5±0.3±0.3±0.5±0.20>12±0.30宽度mm无共挤边±1.0+1.0±1.5±1.0O+5.O有共挤边±1.5对角线差mm3.56平整度/(mm)1.01.0边直度/(mmm)1.01.5拼缝间距mm1.0拼装高度差11un0.51.06.3 物理性能金属集成墙面板物理性能应符合表5的要求，竹木纤维集成墙面板的物理性能应符合表6的要求，石塑集成墙面板的物理性能应符合表7的要求，陶瓷集成墙面板的物理性能应符合表8的要求，木质集成墙面板应符合表9的要求。表5金属集成墙面板物理性能项目技术要求铝板钢板膜厚um粗涂氟碳二涂225>20三涂232聚酯、丙烯酸N16阳极AA
